> OMRON>Sensori fotoelettrici>E3X>E3X-DAH41-S 2M 323830 OMRON Doppio Display dc 3 PNP Teach-in LED Infrarossi
Prodotto precedente Prodotto successivo

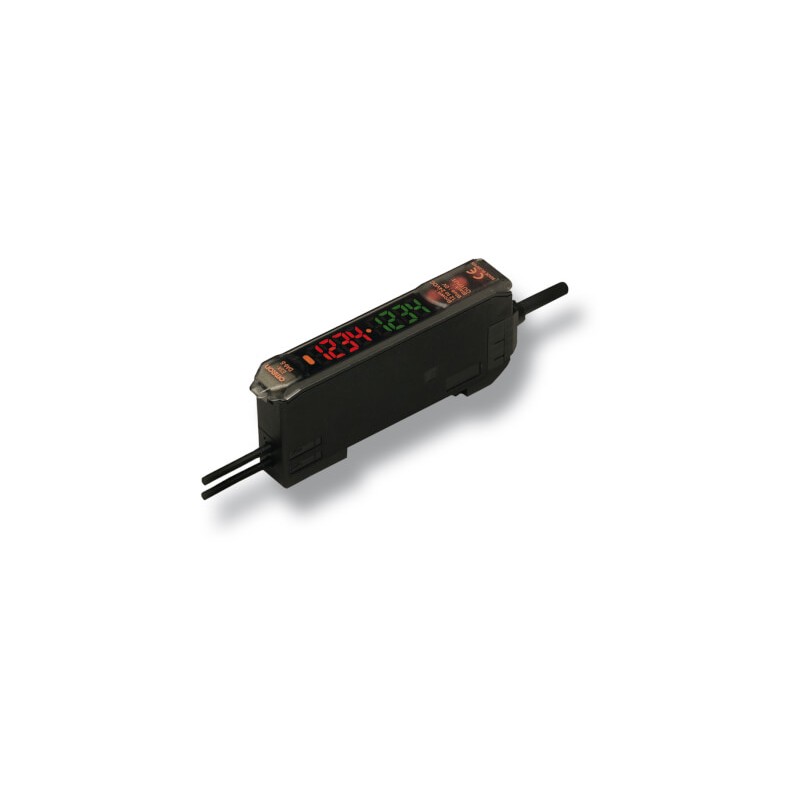

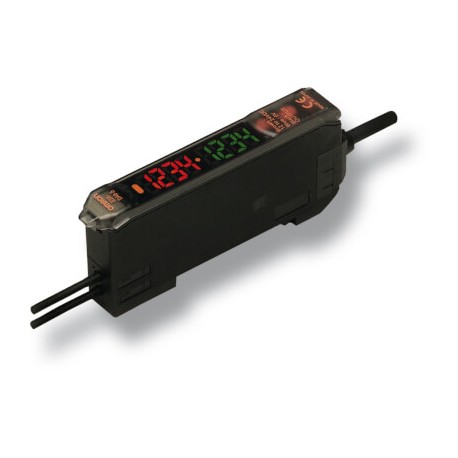

E3X-DAH41-S 2M 323830 OMRON Doppio Display dc 3 PNP Teach-in LED Infrarossi Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E3X-DAH41-S 2M 323830 OMRON Doppio Display dc 3 PNP Teach-in LED Infrarossi

E3X-DAH41-S 2M

323830

OMRON

Doppio Display dc 3 PNP Teach-in LED Infrarossi

Maggiori dettagli


Sensori fotoelettrici > E3X

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Caratteristiche

Amplificatore digitale per fibre ottiche con LED a infrarossi

Gli amplificatori digitali per fibre ottiche con LED a infrarossi sono ideali nelle applicazioni di rilevamento dell'acqua o quando le sorgenti luminose non devono essere visibili.

  • LED a infrarossi
  • Controllo alimentazione LED e funzione di elaborazione del segnale

Ordering information

Pre-wired

Item

Order code (for pre-wired types with 2 m cable length)

NPN output

PNP output

Infrared light

E3X-DAH11-S 2M

E3X-DAH41-S 2M

Connector version

Item

Order code

NPN output

PNP output

Infrared light (fiber amplifier connector)1

E3X-DAH6-S

E3X-DAH8-S

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier
connector

2 m PVC cable

E3X-CN21


30 cm PVC cable with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Specifications

Amplifier units with cables

Item

NPN output

E3X-DAH11-S, E3X-DAH6-S

PNP output

E3X-DAH41-S, E3X-DAH8-S

Light source (wave length)

Infrared LED

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Protective circuits

Power supply reverse polarity protection, output short circuit protection, mutual interference prevention

Responce
time

Super-high-speed mode

NPN

48 µs for operation and 50 µs for reset

PNP

53 µs for operation and 55 µs for reset

Standard mode

1 ms for operation and reset respectively

High-resolution mode

4 ms for operation and reset respectively

Sensitivity setting

Teaching and digital up/down keys

Functions

Power tuning

Light emission power and reception gain, digital control method

Timer function

Select from OFF-delay, ON-delay, or one-shot timer. 1 ms to 5 s (1 to 20 ms set in 1-ms increments, 20 to 200 ms set in 10-ms increments,
200 ms to 1 s set in 100-ms increments, and 1 to 5 s set in 1 s-increments)

Digital displays

Incident level + threshold or user specific

Degree of protection

IEC 60529 IP50 (with protective cover attached)

1.Order connector separately

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
E3X-DAH41-S 2M 323830 816 Kbytes E3X-DAH41-S 2M 323830
