OMRONSicurezza D4DL/DS/DH/DR/GL/NL/NH/NSD4NS-8FF D4NS0048D D4NS8FF OMRON Plastica 2NC/1NO M20 2 voci

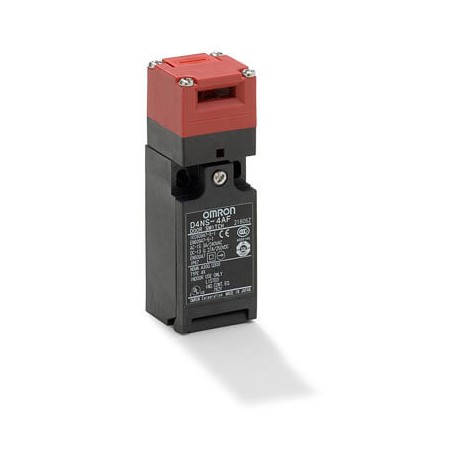

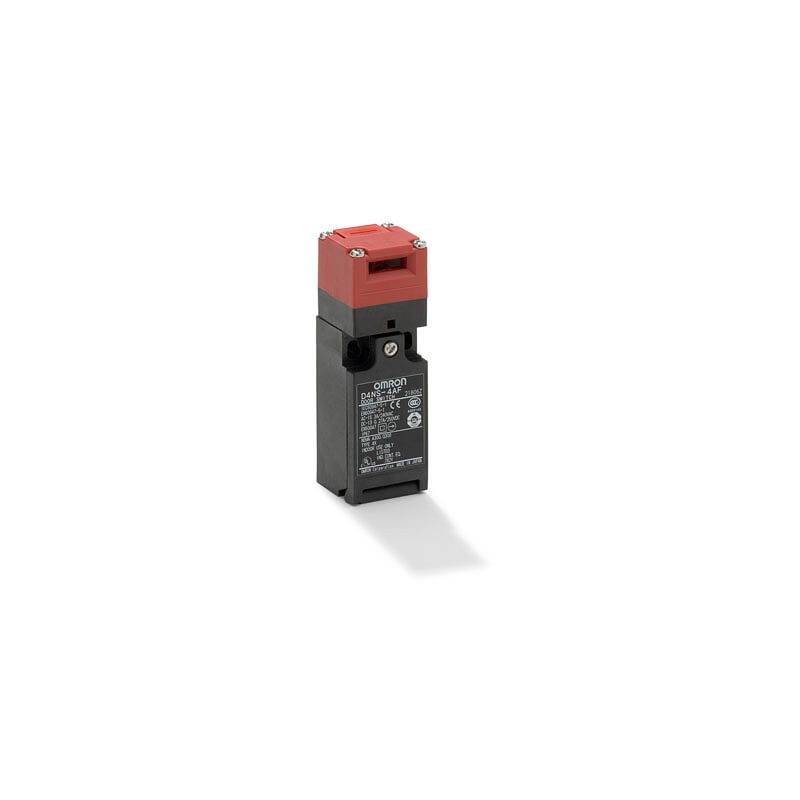

OMRON D4NS-8FF D4NS0048D D4NS8FF - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

D4NS-8FF D4NS0048D D4NS8FF OMRON Plastica 2NC/1NO M20 2 voci

Riferimento: D4NS-8FF

Codice: D4NS0048D

Numero di catalogo: D4NS8FF

Produttore: OMRON

Descrizione:

Plastica 2NC/1NO M20 2 voci
Plastica 2NC/1NA M20 2 ingressi
Finecorsa a chiave, 2 passacavi M20, 2NC + 1NO (MBB) ad azione lenta, IP67

Categorie:

  • sensori > Interruttore di posizione con attuatore separato
  • OMRON > Sicurezza > D4DL/DS/DH/DR/GL/NL/NH/NS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 42,22 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Caratteristiche

Finecorsa di sicurezza per ripari con custodia in plastica

La linea D4NS include modelli con tre contatti 2NC/1NC o 3NC e modelli con due contatti 1NC/1NA o 2NC. Sono disponibili anche i modelli con connettori M12 e/o bocchettone passacavo, come gli M20.

  • Configurazione con tre contatti: 2NC/1NC o 3NC
  • Configurazione con due contatti 1NC/1NA o 2NC
  • Disponibili tipi di connettore M12
  • Contatti placcati oro standardizzati per un'affidabilità estrema
  • Applicabile per carichi standard e microcarichi

Ordering information

Switches (with approved direct opening contacts)

Type

Contact configuration

Conduit opening/connector

Order code

1-conduit

Slow-action

1NC/1NO

M20

D4NS-4AF

2NC

M20

D4NS-4BF

2NC/1NO

M20

D4NS-4CF

3NC

M20

D4NS-4DF

Slow-action MBB contact

1NC/1NO

M20

D4NS-4EF

2NC/1NO

M20

D4NS-4FF

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting (horizontal)


D4DS-K3

Adjustable mounting
(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

300,000 operations min. for a resistive load of 10 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Direct opening force2

60 N min.

Direct opening travel2

10 mm min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Protection against electric shock

Class II (double insulation)

Pollution degree (operating environment)

3 (EN60947-5-1)

Contact gap

2×2 mm min

Conditional short-circuit current

100 A (EN60947-5-1)

Rated open thermal current (Ith)

10 A (EN60947-5-1)

Ambient temperature

Operating:-30°C to 70°C with no icing

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

ETIM for 163115 Sensori (EC002592)

Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacubo
Nome caratteristicatipo di organo di comando (EF003591)
Valore caratteristicaorgano di comando lento
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP67
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicainserimento cavo (metrico)
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicaapertura forzata (EF006694)
Valore caratteristicaNo
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica1
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 230 V (EF001385)
Valore caratteristica3 A
Nome caratteristicanumero di contatti ausiliari di sicurezza (EF006940)
Valore caratteristica0
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 230 V (EF001386)
Valore caratteristica0.27 A
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica2
Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica56 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica30 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica88 mm
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-30 °C

DATASHEET - PDF

Titolo
Dimensione
Tipo
D4NS-8FF D4NS8FF D4NS0048D c128_d4ns_safety_door_switch_datasheet_it.pdf
1 Mbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
