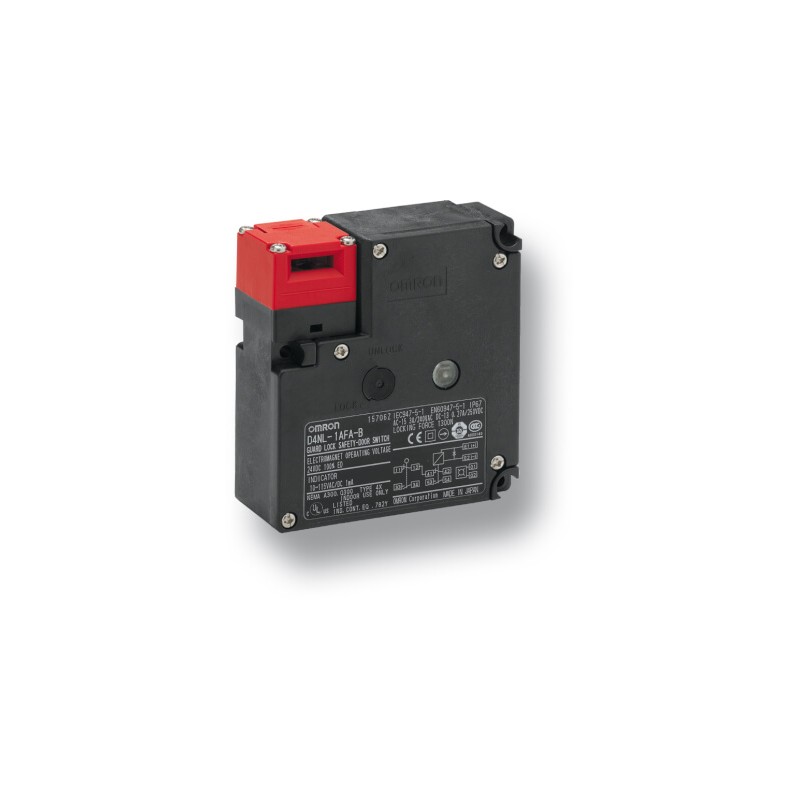

OMRON D4NL-1FFA-B4 D4NL0064M D4NL1FFAB4 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

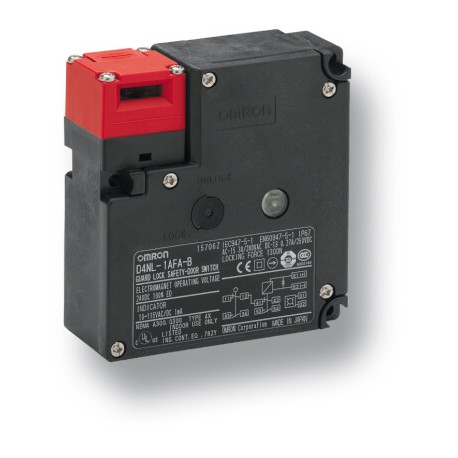

D4NL-1FFA-B4 D4NL0064M D4NL1FFAB4 OMRON Interruttore di sicurezza per porte con blocco di protezione, D4NL, ..

Riferimento: D4NL-1FFA-B4

Codice: D4NL0064M

Numero di catalogo: D4NL1FFAB4

Produttore: OMRON

Descrizione:

Interruttore di sicurezza per porte con blocco di protezione, D4NL, chiave di sblocco speciale, blocco meccanico/sblocco a solenoide, Pg13.5
Guard lock safety-door switch, D4NL, Special Release Key, Mechanical Lock/Solenoid Release, Pg13.5

Categorie:

  • sensori > Interruttore di posizione con blocco di protezione
  • OMRON > Sicurezza > D4DL/DS/DH/DR/GL/NL/NH/NS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 146,22 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Caratteristiche

Finecorsa per ripari in custodia plastica con interblocco

I finecorsa di sicurezza D4NL con interblocco della porta sono disponibili con quattro o cinque contatti integrati. Quando si trovano in posizione di blocco, dispongono di una forza di ritenuta della chiave fino a 1300 N. Sono disponibili modelli con blocco meccanico/sblocco a solenoide e vice versa e con i diversi tipi di passacavo, ad esempio M20, per facilitare le diverse applicazioni.

  • Finecorsa di sicurezza per porte con meccanismo di blocco o sblocco elettromagnetico
  • Modelli con quattro o cinque contatti integrati
  • Elevata forza di ritenuta della chiave: 1300 N
  • Per carichi standard e microcarichi
  • Le chiavi sono compatibili con i modelli D4GL e D4NS

Ordering information

Switches (with approved direct opening contacts)

For 110 V and 230 V version ask your local Omron representative

Lock and release types

Contact configuration

Conduit opening

Order code

Mechanical lock
solenoid release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFA-B

1NC/1NO + 2NC

M20

D4NL-4BFA-B

2NC + 1NC/1NO

M20

D4NL-4CFA-B

2NC + 2NC

M20

D4NL-4DFA-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFA-B

2NC/1NO + 2NC

M20

D4NL-4FFA-B

3NC + 1NC/1NO

M20

D4NL-4GFA-B

3NC + 2NC

M20

D4NL-4HFA-B
  • Note•Conduit sizes of G1/2 and Pg 13,5 are also available.
  • •Solenoid: 24 VDC, Orange LED: 10 to 115 VAC/VDC

Lock and release types

Contact configuration

Conduit opening

Order code

Solenoid lock
mechanical
release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFG-B

1NC/1NO + 2NC

M20

D4NL-4BFG-B

2NC + 1NC/1NO

M20

D4NL-4CFG-B

2NC + 2NC

M20

D4NL-4DFG-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFG-B

2NC/1NO + 2NC

M20

D4NL-4FFG-B

3NC + 1NC/1NO

M20

D4NL-4GFG-B

3NC + 2NC

M20

D4NL-4HFG-B

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting

(horizontal)


D4DS-K3

Adjustable mounting

(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Rated frequency

50/60 Hz

Contact gap

2x2 mm min

Direct opening force2

60 N min. (EN60947-5-1)

Direct opening travel2

10 mm min. (EN60947-5-1)

Holding force

1,300 N min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Thermal current (Ith)

10 A (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Pollution degree (operating environment)

3 (EN60947-5-1)

Protection against electric shock

Class II (double insulation)

Ambient temperature

Operating:-10°C to 55°C (with no icing or condensation)

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

ETIM for 133739 Sensori (EC002593)

Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicaforma costruttiva speciale
Nome caratteristicatipo di organo di comando (EF003591)
Valore caratteristicaorgano di comando lento
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP67
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicainserimento cavo PG
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaSì
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicacon sblocco d'emergenza (EF007172)
Valore caratteristicaSì
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica1
Nome caratteristicaforza di chiusura (EF007552)
Valore caratteristica1300 N
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 230 V (EF001385)
Valore caratteristica0 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 125 V (EF007085)
Valore caratteristica0.27 A
Nome caratteristicanumero di contatti ausiliari di sicurezza (EF006940)
Valore caratteristica0
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 24 V (EF007087)
Valore caratteristica0 A
Nome caratteristicacorrente d'esercizio nominale Ie per DC-13, 230 V (EF001386)
Valore caratteristica0 A
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica4
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 125 V (EF007082)
Valore caratteristica3 A
Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica88.5 mm
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 24 V (EF007084)
Valore caratteristica0 A
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica35.5 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica95 mm
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-10 °C
Nome caratteristicatensione di alimentazione pilota nominale attuatore a solenoide DC (EF007070)
Valore caratteristica20.4 V

DATASHEET - PDF

Titolo
Dimensione
Tipo
D4NL-1FFA-B4 D4NL1FFAB4 D4NL0064M c126_d4nl_guard_lock_safety_door_switch_datasheet_it.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMAZIONE IT
30 Mbytes
PDF CATALOGO OMRON IT
69 Mbytes
