OMRONSistemi di controllo CJ1CJ1W-MD263 CJ1W0109A CJ1WMD263 OMRON Modulo 32/32 I/O NPN MILLE

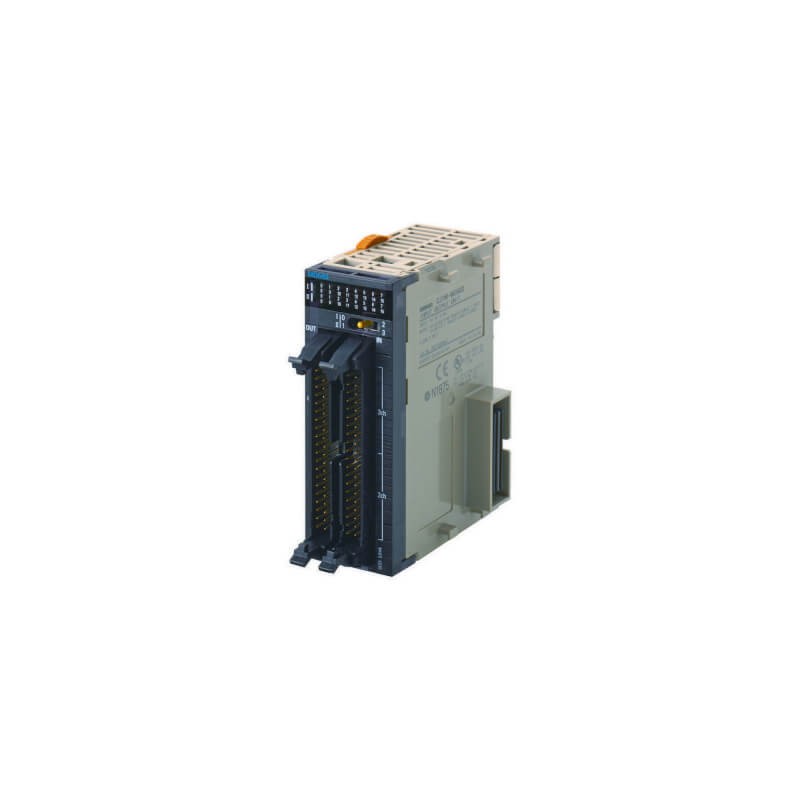

OMRON CJ1W-MD263 CJ1W0109A CJ1WMD263 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

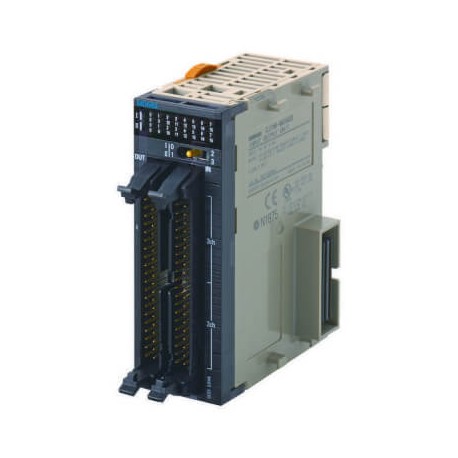

CJ1W-MD263 CJ1W0109A CJ1WMD263 OMRON Modulo 32/32 I/O NPN MILLE

Riferimento: CJ1W-MD263

Codice: CJ1W0109A

Numero di catalogo: CJ1WMD263

Produttore: OMRON

Descrizione:

Modulo 32/32 I/O NPN MILLE
Modulo 32/32 Uscita I/O NPN MIL
Moduli misti in cc, 32 punti IN + 32 punti OUT, 24 Vc.c.

Categorie:

  • sistemi di controllo industriali (PLC) > modulo input/output digitale PLC
  • OMRON > Sistemi di controllo > CJ1

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 908,94 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Specifiche

I/O systemCJ I/O Bus
Expansion unit typeBasic I/O Unit
Type of moduleDigital I/O
Number of digital inputs32
Digital input typePNP/NPN
Permitted voltage at input20.4-26.4 V
OFF/ON delay0-32 ms
Number of digital outputs32
Digital output typeNPN
Permitted voltage at output10.2-26.4 V
Output current0.3 A
Short-circuit protected outputs
I/O connection typeMIL (plug not included)
Number of I/O connectors2
Detachable I/O connector
Suitable for safety functions
Number of IOV (V+) terminals4
Number of IOG (V-) terminals4
Number of COM terminals4
Product Height (unpacked)90 mm
Product Width (unpacked)31 mm
Product Depth (unpacked)83.6 mm
Product Weight (unpacked)110 g

Accessori

G70A-ZOC16-3 DC2416 uscite (interfaccia NPN verso PLC)
G70V-SID16PTerminale relè, ingresso PLC, 16 canali, NPN, terminali push-in.
G70V-SID16P-116 ingressi (interfaccia PNP verso PLC) terminali push-in plus
P2RV-4-100IMCCavo per P2RVC-8-IF, 4 connettori IDC 10 poli, lato PLC connettore IDC 40 poli, 1,0 m
P2RV-4-200IMCCavo per P2RVC-8-IF, 4 connettori IDC 10 poli, lato PLC connettore IDC 40 poli, 2 m
P2RVC-8ST-I-5Unità di interfaccia per G2RV-SR/G3RV-ST Push-in, ingresso PLC, 8 canali, NPN, 30 V CA/CC, totale 2 A, Push-in
P2RVC-8ST-I-5-1Interfaccia per connessione multipla G2RV-SR500AP, 8 ingr. PNP, terminali push-in plus
P2RVC-8ST-I-7-1Interfaccia per connessione multipla G2RV-SR700AP, 8 ingr. PNP, terminali a vite
XW2D-40G6Morsettiera a 40 punti (M3)
XW2K-40G-O32CSistema di cablaggio dell'interfaccia PLC con tecnologia push-in plus e terminale di alimentazione, connettore MIL a 40 punti, ingresso/uscita, 0,5 A, NPN/PNP, 30 V CC, montaggio su guida DIN orizzontale e verticale
XW2Z-0030FF-LCavo di collegamento I/O, non schermato, da MIL40 a MIL40, 30 cm
XW2Z-0050FF-LLunghezza 50 cm connettore MIL40 lato I/O PLC e MIL40 lato morsettiera XW2D o XW2R
XW2Z-0100FF-LLunghezza 1 m connettore MIL40 lato I/O PLC e MIL40 lato morsettiera XW2D o XW2R
XW2Z-0100FH-L02Lunghezza 1 m, collegamento I/O PLC CJ conn. MIL40 - 2 x MIL 20 per morsettiere G70A-ZOC16-4
XW2Z-0100FN-LCavo a fili liberi lunghezza 1 m per il collegamento I/O PLC CJ con connettore MIL40
XW2Z-0150FF-LLunghezza 1,5 m connettore MIL40 lato I/O PLC e MIL40 lato morsettiera XW2D o XW2R
XW2Z-0150FN-LCavo a fili liberi lunghezza 1,5 m per il collegamento I/O PLC CJ con connettore MIL40
XW2Z-0200FF-LLunghezza 2 m connettore MIL40 lato I/O PLC e MIL40 lato morsettiera XW2D o XW2R
XW2Z-0200FH-L02Lunghezza 2 m, collegamento I/O PLC CJ conn. MIL40 - 2 x MIL 20 per morsettiere G70A-ZOC16-4
XW2Z-0200FN-LCavo a fili liberi lunghezza 2 m per il collegamento I/O PLC CJ con connettore MIL40
XW2Z-0300FF-LLunghezza 3 m connettore MIL40 lato I/O PLC e MIL40 lato morsettiera XW2D o XW2R
XW2Z-0300FH-L02Lunghezza 3 m, collegamento I/O PLC CJ conn. MIL40 - 2 x MIL 20 per morsettiere G70A-ZOC16-4
XW2Z-0300FN-LCavo a fili liberi lunghezza 3 m per il collegamento I/O PLC CJ con connettore MIL40
XW2Z-0500FF-LLunghezza 5 m connettore MIL40 lato I/O PLC e MIL40 lato morsettiera XW2D o XW2R
XW2Z-0500FN-LCavo a fili liberi lunghezza 5 m per il collegamento I/O PLC CJ con connettore MIL40
XW2Z-100KLunghezza 1 m per collegamento tra i moduli di I/O con connettore MIL e morsettiera XW2D-40G6
XW2Z-150KMorsettiere. Cavo di connessione I/O, da MIL40 a MIL40, 1,5 m
XW2Z-200KLunghezza 2 m per collegamento moduli di I/O con connettore MIL-C- con XW2B-40G4/G5
XW2Z-300KLunghezza 3 m per collegamento tra i moduli di I/O con connettore MIL e morsettiera XW2D-40G6
XW2Z-500KLunghezza 5 m per collegamento tra i moduli di I/O con connettore MIL e morsettiera XW2D-40G6
XW2Z-RO100-75-D1Cavo di connessione I/O, con connessione schermatura, da MIL40 a 2x MIL20 per G70V-ZOC16-3, 1 m.
XW2Z-RO200-175-D1Cavi per moduli PLC Omron Uscita PNP: PLC Conn. MIL40; 2 Morsettiere G70V conn. MIL20 lunghezza 0,75 m /0,5 m
XW2Z-RO75-50-D1Cavi per moduli PLC Omron Uscita PNP: PLC Conn. MIL40; 2 Morsettiere G70V conn. MIL20 lunghezza 0,75 m /0,5 m

ETIM for 156856 Controllori logici programmabili (PLC) (EC001419)

Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaDC
Nome caratteristicatipo di tensione d'uscita (EF008222)
Valore caratteristicaDC
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicalivello a
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicatransistor
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicacollegamento a connettore piatto
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicaingressi digitali configurabili (EF008516)
Valore caratteristicaSì
Nome caratteristicauscite digitali configurabili (EF008520)
Valore caratteristicaSì
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicacapacità di ridondanza (EF003156)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaprotezione da corto circuito, uscite presenti (EF003203)
Valore caratteristicaNo
Nome caratteristicacorrente d'entrata per segnale 1 (EF001428)
Valore caratteristica4.1 mA
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica32
Nome caratteristicacorrente d'uscita (EF003202)
Valore caratteristica0.3 A
Nome caratteristicalarghezza (EF000008)
Valore caratteristica31 mm
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica32
Nome caratteristicaaltezza (EF000040)
Valore caratteristica90 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica83.6 mm
Nome caratteristicatensione ammessa nell'ingresso (EF007554)
Valore caratteristica20.4 V
Nome caratteristicatempo di ritardo al cambio di segnale (EF002382)
Valore caratteristica0 ms
Nome caratteristicatensione ammessa nell'uscita (EF007553)
Valore caratteristica10.2 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica12 V
