> OMRON>Pannello controllo temperatura >EJ1>EJ1C-EDUC-NFLK EJ1C1001F EJ1CEDUCNFLK OMRON RE1 Intestazione Alim, Com, Allarme, Connettore Rimovibile
ANUNCIAR
Prodotto successivo

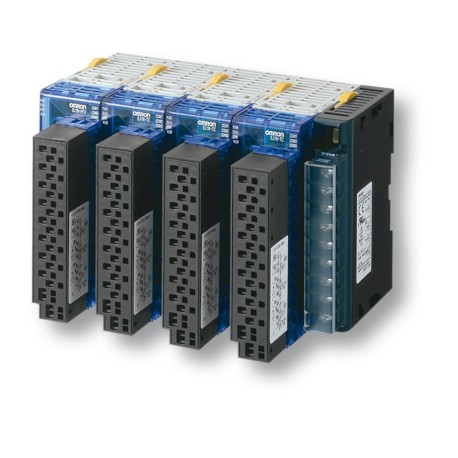

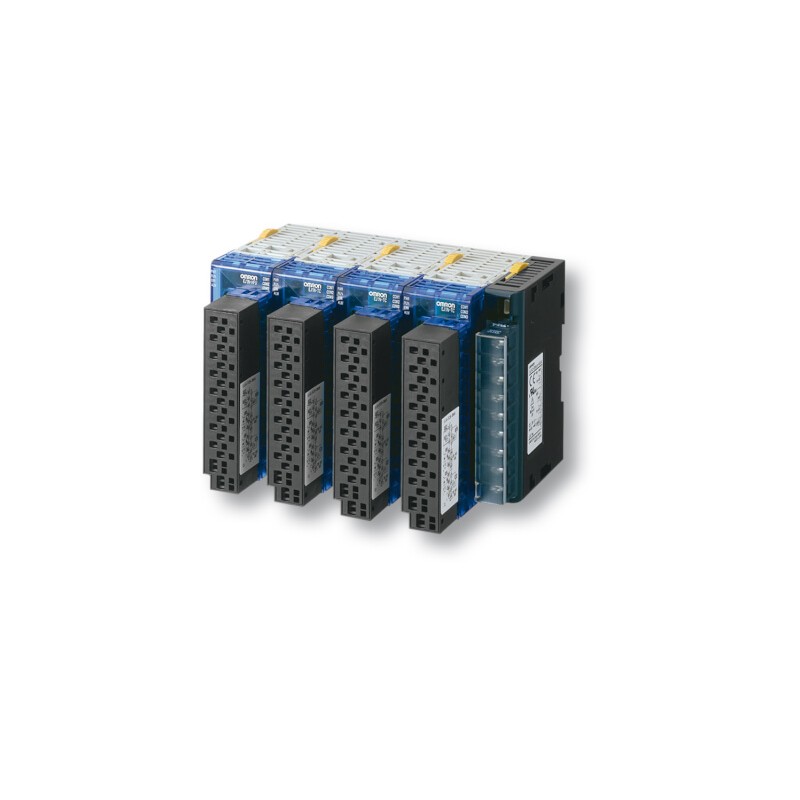

EJ1C-EDUC-NFLK EJ1C1001F EJ1CEDUCNFLK OMRON RE1 Intestazione Alim, Com, Allarme, Connettore Rimovibile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EJ1C-EDUC-NFLK EJ1C1001F EJ1CEDUCNFLK OMRON RE1 Intestazione Alim, Com, Allarme, Connettore Rimovibile

EJ1C-EDUC-NFLK

EJ1C1001F

EJ1CEDUCNFLK

OMRON

RE1 Intestazione Alim, Com, Allarme, Connettore Rimovibile

EJ1 Alim Header, Coms, Allarme, Connettore rimovibile

Modulo END UNIT per EJ1, terminali a vite rimuovibile, 2 uscite a transistor, aliment. 24Vc.c.

Maggiori dettagli


sistemi di controllo industriali (PLC) > Alimentazione del sistema PLC

Pannello controllo temperatura > EJ1

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $302.08
Prezzo unitario: $302.08
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Caratteristiche

CelciuXº - Controllo della temperatura multicanale - Controllo e connettivitÃ

CelciuXº è progettato per offrire una semplice comunicazione senza programmazione con PLC e HMI sia di Omron che di terze parti. Soprattutto, CelciuXº (EJ1) include tutta la tecnologia intelligente di controllo della temperatura, facile da usare, come 2-PID, controllo dei disturbi e diverse modalità di regolazione.

  • Possibilità di collegamento a varie reti industriali
  • Riduzione del tempo di progettazione grazie alla comunicazione senza programmazione e alle librerie di blocchi funzione e Smart Active Part
  • Disponibile con terminali a vite e terminali a molla senza vite
  • Possibilità di gestire diversi tipi di ingresso - ad es. Pt, termocoppia, mA e V - da una singola unitÃ

Applications

La soluzione perfetta per il controllo multicanale

L'affidabilità , la compattezza e le eccezionali prestazioni fanno del termoregolatore CelciuX° la scelta perfetta per il controllo multicanale di base.

Controllo multicanale della macchina con HMI

Quando è collegato direttamente agli HMI di Omron, CelciuX° offre la massima semplicità nelle funzioni di controllo, lettura delle informazioni e registrazione dei dati.

Ordering information

Type Control points Control outputs Auxiliary outputs Other functions Terminal Order code
Basic unit 2 2 voltage (pulse) 2 transistor (NPN)
2
For heating/cooling control applications, the auxiliary outputs on the 2-point models are used for cooling control.
On the 4-point models, heating/cooling control can be performed for two input points only.
 2 CT input
2
When usingthe heater burnout alarm, purchase a Current Transformer (E54-CT1or E54-CT3) separately.
+ 2 event input		 M3 screws EJ1N-TC2A-QNHB
Basic unit 2 2 voltage (pulse) 2 transistor (NPN)
2
For heating/cooling control applications, the auxiliary outputs on the 2-point models are used for cooling control.
On the 4-point models, heating/cooling control can be performed for two input points only.
 2 CT input
2
When usingthe heater burnout alarm, purchase a Current Transformer (E54-CT1or E54-CT3) separately.
+2 event input		 Screw-less clamp EJ1N-TC2B-QNHB
Basic unit 2 2 current 2 transistor (NPN)
2
For heating/cooling control applications, the auxiliary outputs on the 2-point models are used for cooling control.
On the 4-point models, heating/cooling control can be performed for two input points only.
 2 event input M3 screws EJ1N-TC2A-CNB
Basic unit 2 2 current 2 transistor (NPN)
2
For heating/cooling control applications, the auxiliary outputs on the 2-point models are used for cooling control.
On the 4-point models, heating/cooling control can be performed for two input points only.
 2 event input Screw-less clamp EJ1N-TC2B-CNB
Basic unit 4 4 voltage (pulse) – – M3 screws EJ1N-TC4A-QQ
Basic unit 4 4 voltage (pulse) – – Screw-less clamp EJ1N-TC4B-QQ
High function unit – – 4 transistor (NPN) 4 event input M3 screws EJ1N-HFUA-NFLK
High function unit – – 4 transistor (NPN) 4 event input Screw-less clamp EJ1N-HFUB-NFLK
DeviceNet unit – – – – Screw connector EJ1N-HFUB-DRT
Ethernet unit
2
This unit mounts to the left of the CelciuX° (EJ1) configuration and enables PROFINET or Modbus/TCP network connection.
Combine the HFU-ETN with an EDU_-NFLK end unit to use with other devices supporting Modbus-RTU like E5_N temperature controllers and MX2 Inverters.
 – – – – 3 x RJ45 EJ1N-HFU-ETN
End unit
2
An End unitis always required for connection to a Basic unit or an HFU. AnHFU cannot operate without a Basic unit.
 – – 2 transistor (NPN) – M3 screws EJ1C-EDUA-NFLK
End unit
2
An End unitis always required for connection to a Basic unit or an HFU. AnHFU cannot operate without a Basic unit.
 – – 2 transistor (NPN) – Removable Connector EJ1C-EDUC-NFLK

Accessories

Currenttransformer

Diameter Order code
5.8 dia. E54-CT1
12.0 dia. E54-CT3

Communications and cables

Description Order code
G3ZA connecting cable 5 meter EJ1C-CBLA050
USB programming cable E58-CIFQ1
PC based configuration and tuning softwareCX-Thermo EST2-2C-MV4
PROFIBUS Gateway PRT1-SCU11

Specifications

Item Type EJ1_-TC2 EJ1_-TC4
Power supplyvoltage 24 VDC
Operatingvoltage range 85% to 110% of rated voltage
Power consumption 4 W max. (at maximum load) 5 W max. (at maximum load)
Input (seenote)
2
Inputs are fully multi-input. Therefore, platinum resistancethermometer, thermocouple, infrared thermosensor, and analog inputcan be selected.
 Thermocouple: K, J, T, E, L, U, N, R, S, B, W, PLII
ES1B Infrared Thermosensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, 140 to 260°C.
Analog input: 4 to 20 mA, 0 to 20 mA, 1 to 5 V, 0 to 5 V, 0 to 10 VPlatinumresistance thermometer: Pt100, JPt100
Input impedance Current input: 150Ω max., voltageinput: 1 MΩ min.
Controloutputs Voltage output Output voltage: 12 VDC ±15%, max.load current: 21 mA (PNP models with short-circuit protection circuit)
Transistor output Max. operating voltage: 30 V, max.load current: 100 mA –
Current output Current output range: 4 to 20 mA or 0 to 20mA DCLoad: 500 Ω max. (including transfer output)(Resolution: Approx:2,800 for 4 to 20 mA DC, approx. 3,500 for 0 to 20 mA DC) –
Event inputs Input points 2 –
Contact input ON: 1 kΩ max., OFF. 100 kΩ min. –
Non-contact input ON: Residual voltage: 1.5 V max.,OFF: Leakage current: 0.1 mA max. –
Outflow current: approx. 4 mA per point –
Number ofinput and control points Input points: 2, control points: 2 Input points: 4, control points: 4
Setting method Via communications
Control method ON/OFF control or 2-PID (withautotuning, selftuning, Heat & Cool autotuning and non-linearcool output selection)
Other functions Two-point input shift, digital input filter, remote SP, SP ramp, manual manipulated variable,
manipulated variable limiter, interference overshoot adjustment, loop burnout alarm, RUN/STOP, banks, I/O allocations, etc.
Alarm output 2 points via End unit
Communication RS-485, PROFIBUS, Modbus, DeviceNet RS-485, PROFIBUS, Modbus, DeviceNet
Size in mm(W×H×D) 31×96×109
Weight 180 g
Ambient temperaturerange Operating –10 to 55°C, Storage–25 to 65°C (with no icing or condensation)
Ambient humidityrange Operating 25% to 85% (with nocondensation)

Dimensions

Item Size in mm (H×W×D)
EJ1N-HFU_-NFL_ 95.4×31.0×104.9/109.0
EJ1N-HFUB-DRT 90.9×31.0×82.2
EJ1C-EDU 95.4×15.7×76.2/79.7

ETIM for 243921 Controllori logici programmabili (PLC) (EC000599)
Caratteristica Valore
tipo di tensione d'ingresso (EF003033) DC
tipo di tensione d'uscita (EF008222) DC
capacità di ridondanza (EF003156) No
adatto per funzioni di sicurezza (EF001597) No
larghezza (EF000008) 15.7 mm
altezza (EF000040) 95.4 mm
profondità (EF000049) 79.7 mm
tensione d'uscita DC (EF007001) 24 V
tensione d'entrata DC (EF007120) 20.4 V

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGO OMRON AUTOMAZIONE IT.pdf 30 Mbytes
PDF CATALOGO OMRON IT.pdf 69 Mbytes
EJ1C-EDUC-NFLK EJ1CEDUCNFLK EJ1C1001F celciux_C2_BA_brochure_it.pdf 902 Kbytes EJ1C-EDUC-NFLK EJ1CEDUCNFLK EJ1C1001F celciux_C2_BA_brochure_it.pdf
EJ1C-EDUC-NFLK EJ1CEDUCNFLK EJ1C1001F celciux_C2_BA_connectivity_flyer_en.pdf 713 Kbytes EJ1C-EDUC-NFLK EJ1CEDUCNFLK EJ1C1001F celciux_C2_BA_brochure_it.pdf
