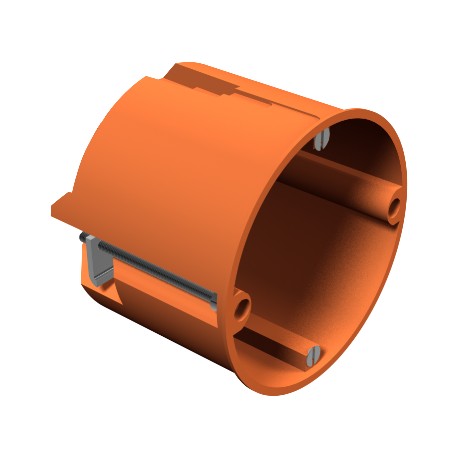

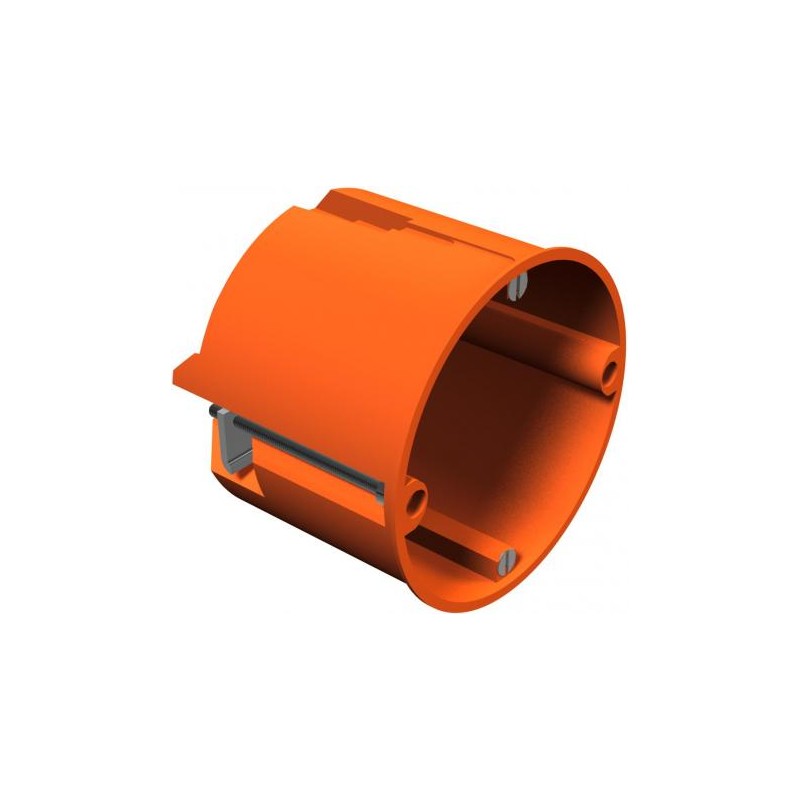

OBO BETTERMANN HV 60 2003442 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HV 60 2003442 OBO BETTERMANN Scatola di giunzione / meccanismi, parete vuota, Ø68mm, H61mm, arancio, polipro..

Riferimento: HV 60

Codice: 2003442

Produttore: OBO BETTERMANN

Descrizione:

Scatola di giunzione / meccanismi, parete vuota, Ø68mm, H61mm, arancio, polipropilene, PP
Scatola/meccanismi di collegamento HV 60, parete cava Ø68mm, H61mm polipropilene, PP,
Mecanismo o scatola di collegamento per pareti cave... Mecanismo/scatola di collegamento per pareti cave. Dimensioni secondo DIN 49073-1, per uno spessore della piastra compreso tra 7 e 35 mm. Distanza standard di combinazione di 71 mm, possibilità di cablaggio tra scatole tramite connettori collegati. Con combinazioni tra scatole meccanismo e scatole di derivazione meccanismo, le scatole meccanismo possono essere utilizzate anche come scatole di derivazione secondo VDE 0606-1 con fissaggio a doppia vite e copertura avvitata, grado di protezione IP30. le norme IEC 60670-1, IEC 60670-22 e DIN 49073-1.

Categorie:

  • materiale di connessione > scatola, cassetta per montaggio incasso a parete/soffitto
  • OBO BETTERMANN > Collegamento e fissaggio sistemi VBS - OBO BETTERMANN > VBS scatole di derivazione - OBO BETTERMANN

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OBO BETTERMANN

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Cavità della parete accessorio/presa di collegamento. Dimensioni DIN 49073-1, per uno spessore di piastra 7-35 mm. Combinazione Standard di spaziatura 71 mm, l'opzione per il cablaggio continuo utilizzo di supporto per la connessione combinazioni tra scatole di derivazione e accessori di prese di collegamento, a 8 break-out aperture per NYM cavi dati, cavi e tubi Ø 20 mm, scatole di derivazione può essere utilizzato anche come socket di connessione VDE 0606-1 con doppio bulloni di fissaggio e vite di coperchio, grado di protezione IP20.

ETIM for 2003442 Materiale di connessione (EC002601)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaparete forata
Nome caratteristicaforma (EF000051)
Valore caratteristicatondo
Nome caratteristicaforma costruttiva (EF000767)
Valore caratteristicacassetta/scatola di giunzione per apparecchi
Nome caratteristicaversione (EF000010)
Valore caratteristicaunico
Nome caratteristicaattrezzatura (EF000557)
Valore caratteristicasenza
Nome caratteristicadiametro (EF000551)
Valore caratteristica68 mm
Nome caratteristicaprofondità (EF005457)
Valore caratteristica61 mm
Nome caratteristicaper numero di inserti apparecchi (EF004702)
Valore caratteristica1
Nome caratteristicafissaggio degli apparecchi (EF004508)
Valore caratteristicaavvitare
Nome caratteristicacon viti (EF005066)
Valore caratteristicaSì
Nome caratteristicapassaggio scatola tramite foro sfondabile (EF009763)
Valore caratteristicaSì
Nome caratteristicapassaggio scatola tramite membrana di tenuta (EF009206)
Valore caratteristicaNo
Nome caratteristicapassaggio scatola tramite raccordi per tubo (EF009207)
Valore caratteristicaNo
Nome caratteristicapassaggio scatola tramite raccordi per tubo (EF009208)
Valore caratteristicaNo
Nome caratteristicaper diametro di tubo (EF005496)
Valore caratteristica20 mm
Nome caratteristicainserimento dal retro (EF005604)
Valore caratteristicaSì
Nome caratteristicanumero di ingressi (EF003593)
Valore caratteristica8
Nome caratteristicamateriale (EF002169)
Valore caratteristicamateriale sintetico
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicaarancione
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicafissaggio del coperchio (EF004586)
Valore caratteristicaaltro
Nome caratteristicamantenimento di funzione (EF001613)
Valore caratteristicasenza
Nome caratteristicacon schermatura (EF005032)
Valore caratteristicaNo
Nome caratteristicasezione max. del conduttore (EF004969)
Valore caratteristica2.5 mm²
Nome caratteristicaugello (EF008076)
Valore caratteristicasenza
