MICRO DETECTORSEncodersSB400M MICRO DETECTORS Modulo relè con funzione di muting

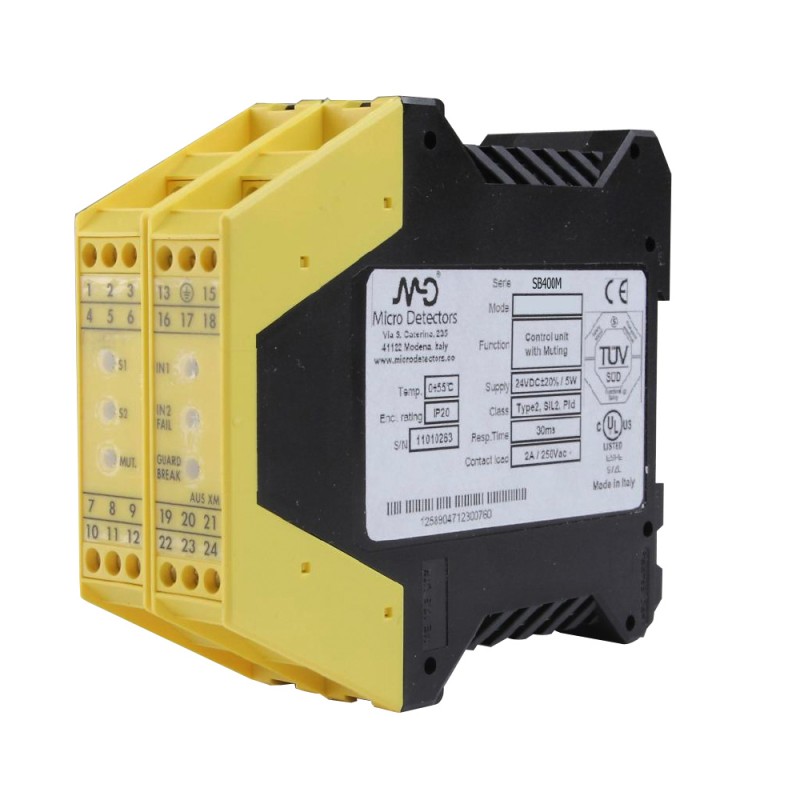

MICRO DETECTORS SB400M SB400M - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SB400M MICRO DETECTORS Modulo relè con funzione di muting

Riferimento: SB400M

Produttore: MICRO DETECTORS

Descrizione:

Modulo relè con funzione di muting

Categorie:

  • MICRO DETECTORS > Encoders

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de MICRO DETECTORS

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Dettagli tecnici

Proprietà di rilevamento

Distanza di rilevazione nominaleSecondo i sensori utilizzati:LS2 fino a 12mLS4 fino a 20m

Applicazione

Principio di funzionamentoUnità di controllo
Funzioni disponibiliRiavvio Manuale/Automatico, EDM, System Status, Muting, Override
DescrizioneModulo interfaccia a relè di sicurezza in Cat. 4 con funzione di muting integrata
Utilizzabile conBarriere di sicurezza • LS2• LS4• LP4
Massimo numero di sensori connessi1 x ricevitore LS2/LS4
Massimo numero di sensori di muting2 x PNP-NO
Uscita lampada di muting24V - 0,5 … 5W

Parametri di sicurezza

Tipo4
SIL4
SILCL4
PLd (2A@230VAC; 1 comm. @30s)e (2A@230VAC; 1 comm. @60s)e (2A@230VAC; 1 comm. @1h)e (2A@230VAC; 1 comm. @24h)d (0,5A@230VAC; 1 comm. @30s)d (0,5A@230VAC; 1 comm. @60s)e (0,5A@230VAC; 1 comm. @1h)e (0,5A@230VAC; 1 comm. @24h)
PFHd2,08E-08 (2A@230VAC; 1 comm. @30s)1,71E-08 (2A@230VAC; 1 comm. @60s)6,588E-09 (2A@230VAC; 1 comm. @1h)6,42E-09 (2A@230VAC; 1 comm. @24h)5,03E-08 (0,5A@230VAC; 1 comm. @30s)2.80E-08 (0,5A@230VAC; 1 comm. @60s)6,76E-09 (0,5A@230VAC; 1 comm. @1h)
Dcavg98,89% (2A@230VAC; 1 comm. @30s)98,78% (2A@230VAC; 1 comm. @60s)98,78% (2A@230VAC; 1 comm. @1h)96,25% (2A@230VAC; 1 comm. @24h)98,94% (0,5A@230VAC; 1 comm. @30s)98,89% (0,5A@230VAC; 1 comm. @60s)97,01% (0,5A@230VAC; 1 comm. @1h)96,28% (0,5A@23
MTTFd25,97 (2A@230VAC; 1 comm. @30s)49,42 (2A@230VAC; 1 comm. @60s)100 (2A@230VAC; 1 comm. @1h)100 (2A@230VAC; 1 comm. @24h)13,25 (0,5A@230VAC; 1 comm. @30s)25,97 (0,5A@230VAC; 1 comm. @60s)100 (0,5A@230VAC; 1 comm. @1h)100 (0,5A@230VAC; 1 comm. @2
CFF80%

Uscite

Tipo di uscita2 x relay NO (uscita di sicurezza OSSD)1 x NO, 100mA, 24V (System Status)
Tempo di risposta≤ 20ms
Time-out override15 min

Dati elettrici

Tensione di alimentazione24Vdc ± 20%
Corrente di carico2A @ 250V
Lunghezza cavi (Alimentazione/Uscita)≤ 100m
Lunghezza cavi (sensori)≤ 100m
Potenza assorbita≤ 5W

Dati meccanici

Dimensioni35 x 99 x 114,5 mm
Connessionimorsetti
Temperatura operativa0°C … + 55°C

Test/Certificazioni

CertificazioniCE, cULus, TÜV
Compatibilità elettromagneticaSecondo la Direttiva 2014/30/EU
Grado di ProtezioneIP20

Schemi elettrici delle connessioni


Dimensioni (mm)
