MDI58B 687 MDI58B200S5/30P10SXPA MICRO DETECTORS Encoder incrementale albero pieno 58 mm, Flangia B, risoluz..
MDI58B 687
MDI58B200S5/30P10SXPA
MICRO DETECTORS

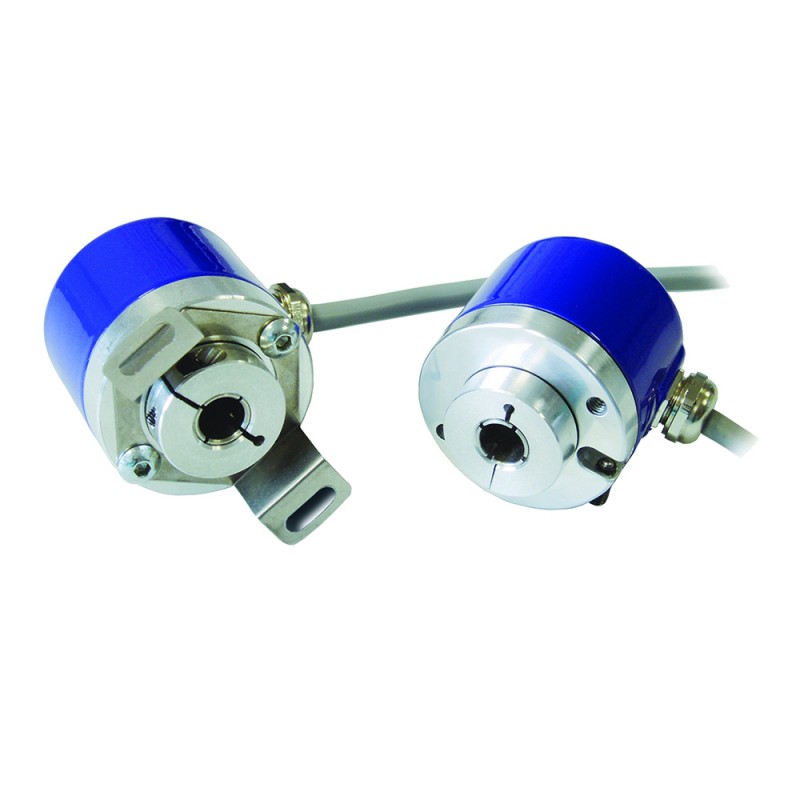

Encoder incrementale albero pieno 58 mm, Flangia B, risoluzione 200 ppm, senza impulso di zero, Push-Pull, albero 10 mm, IP66, cavo 1,5 m, uscita assiale
Sensori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de MICRO DETECTORS
Più venduti
▲Dettagli
▲Dettagli tecnici
Proprietà di rilevamento
| Distanza di affrontare nominale | 0.6 mm | |
| Distanza di lavoro | 0...0,48 mm | |
| Ostacolo di riferimento | 4x4mm FE360 | |
| Fattore di correzione | rame: 0,23 ± 10% / alluminio: 0,26 ± 10% / ottone: 0,31 ± 10% / acciaio INOX: 0,52 ± 10% | |
| Deriva termica | < 10% | |
| Ripetibilità | 5% (UB 24V Ta=23°C ±5°C) | |
| Isteresi | 1 ... 20% | |
Uscite
| Tipo di uscita | NPN | |
| Noi di uscita | NON | |
| Frequenza di commutazione | 3kHz | |
Dati elettrici
| Lo Stress di alimentazione | 10 - 30Vdc | |
| Assorbimento a vuoto | ≤ 10mA | |
| Corrente di carico | ≤ 100mA | |
| Corrente di perdita | ≤ 10" | |
| Caduta di stress in uscita | ≤ 1,5 V @100mA | |
| Massima ondulazione residua | ≤10% | |
| Indicatori LED | LED giallo stato dell uscita | |
| Ritardo alla disponibilità | ≤ 50 ms | |
| Protezione al corto circuito | Se | |
| Protezione da inversione di polarità | Se | |
| Protezione ai carichi induttivi | Se | |
Dati meccanici
| Dimensioni | M4 x 0,5 / L = 22mm | |
| Montaggio | Schermato | |
| Peso | 30g | |
| Materiale corpo | Acciaio INOX AISI303 | |
| Connessioni | Cavo PUR / 2m | |
| Materiale parte attiva | PBT | |
| Coppia di serraggio | 1,5 Nm | |
| Temperatura di esercizio | -25°C...+70°C | |
Test/Certificazioni
| Certificazioni | CEUL | |
| Compatibilità elettromagnetica | IEC 60947-5-2 | |
| Urti e vibrazioni | Vibrazioni IEC 60068-2-6 / IEC 60068-2-27 Urti | |
| Grado di Protezione | IP 67 (EN60529) | |
Accessori
| Accessori inclusione | 2 ghiere M4x0,5 | |
Schemi elettrici delle connessioni
Dimensioni (mm)
Montaggio
Curva di risposta
Disassamento Parallelo
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MICRODETECTORS EN.pdf | 79 Mbytes |
|
| Scarica il catalogo generale |
|
