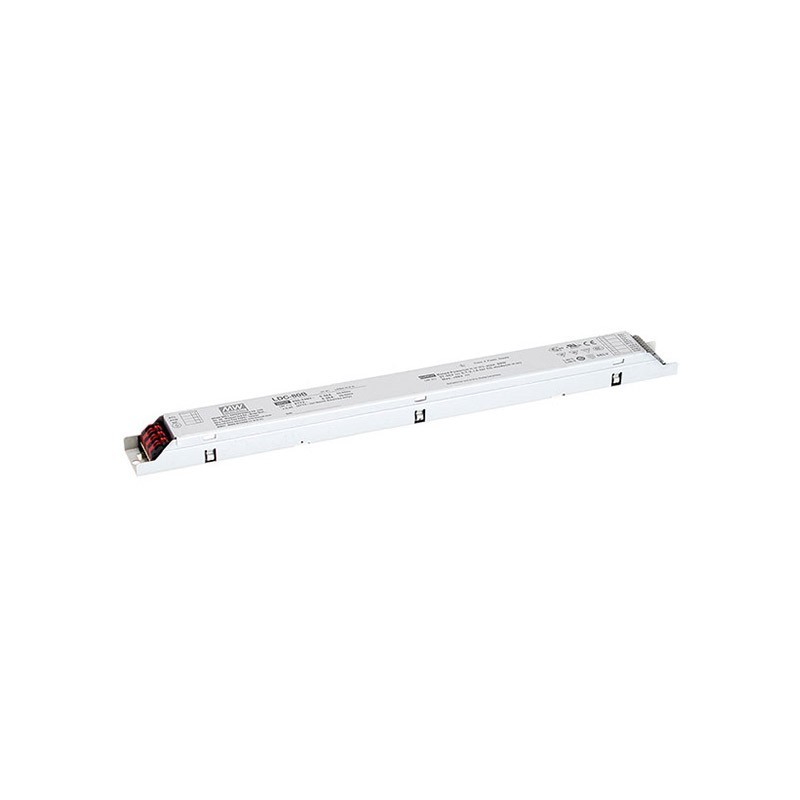

LDC-80B MEANWELL Driver LED AC-DC Lineare, Costante, Potenza, 56VDC / 2.1 A, custodia in metallo, 3-in-1 reg..

Driver LED dimmerabile con potenza costante.

Appositamente progettato per l'alimentazione dei Led direttamente in un flusso costante.

Formato scatola di metallo tipo di zavorraIP20.

Gamma di ingresso180-295Vca47-63Hz.

Gamma di uscita corrente costante700-2100mA.Regolabile attraverso la resistenza (700-2100mA).

Potenza di uscita massima tra1400-2100mA.

Gamma di tensione di uscita con modalità corrente costante27 per 56Vccsecondo la richiesta di carico e secondo la regolazione della corrente di uscita.

Potenza:80W.

Efficienza tipica:90%.

Regolamento0% al 100% dell'intensità luminosa con un dispositivo di scorrimento0-10V / 1-10V,un segnale PWM di 10V con una frequenza di 100Hz a 3KHz o resistenza di 0 a 100K Ohm. Con il regolamento, si può disattivare l'uscita, ma abbiamo bisogno di un regolatore di 0-10V. Regolatori 1-10V non arrivare a dare 0V non si arresta l'uscita.

Input di classe I con messa a terra.

Correttore del fattore, potenza>0,95a 230vac in carico superiore al 50%.

Bassa corrente di ripple <3%flash.

Distorsione armonicaTHD <10%con carichi superiori al 50%.

Input del sensore di temperatura NTC.

Consumo senza carico <0,5 W.

Gamma di temperatura di funzionamento di casoTcda-25ºCfino+85ºC.

Dimensioni (Lunghezza x Larghezza x Altezza):320 x 30 x 21 mm.

5 anni di garanzia.

Produttore: MEAN WELL.

LDC-serie-80 sono driver per LED a potenza costante. Fornisce un output di corrente costante che può essere regolata con un resistore esterno collegato tra il terminale IADJ. Questo ci permette di regolare la corrente di uscita tra il ' 700 e 2100mA. La gamma di tensione di uscita è regolata per ottenere la massima potenza tra il 1400 e il 2100mA. In questo modo si potrà ottenere la potenza massima, un po ' per adattarsi ai diversi valori di corrente. Le fonti di alimentazione costante di offrire una vasta gamma di funzionamento (tensione + corrente), consentendo l'utilizzo di un modello per diverse applicazioni con requisiti differenti di tensione e di corrente. Input del sensore di temperatura utilizzando un NTC, che ci permette di ridurre la corrente di uscita e proteggere il Led in caso di riscaldamento eccessivo (sensore non incluso).

Avere un minimo di corrente di ripple fornendo luce di altissima qualità senza sfarfallio. Dispone anche di una piccola distorsione armonica per evitare di creare problemi nella rete elettrica, e un alto fattore di correzione di potenza.

Questa fonte è progettato per lavorare direttamente con led (piastre a LED o Pannocchie), non con strisce a LED. Deve essere l'attrezzatura che viene alimentato in un flusso costante.

Questa fonte si lavora su una base costante di corrente quando si collega il Led direttamente per avere una tensione all'interno della gamma di tensione di uscita in modalità corrente costante e una corrente pari alla corrente di uscita. La corrente di uscita può essere regolata tramite un resistore esterno.

LDC-serie-80 LED driver, classe I, con la messa a terra e di potenza in uscita limitata di classe 2.

Con custodia in metallo tipo di zavorra IP20, LDC-serie-80 ha un'alta efficienza progettato per le applicazioni di pannelli di illuminazione a LED, illuminazione interna, grazie alla sua forma allungata di zavorra, sono ideali per l'illuminazione a LED online.

Hanno tutti i tipi di protezioni contro sovraccarichi, corto circuito, sulla tensione di uscita, la temperatura del conducente e il proprio Led.

Sono certificati CE, ENEC, UL, MM, CCC per l'uso in una moltitudine di applicazioni e paesi.

Può essere regolato mediante la regolamentazione di attività o passività0-10Vo1-10Vsegnale 10V PWM di 100Hz a 3KHz o la resistenza di 0 a 100KOhmios. Non funziona con dimmer Triac dimmer a taglio di fase.(Da non confondere con i regolatori, Triac, fase di taglio. Questo driver non può essere regolare con un Triac).Con potenziometri di attività che si può dare a 0V per arrestare l'uscita, senza la necessità di un interruttore. Dimmer 1-10V possiamo solo raggiungere il 10%, del regolamento, senza spegnere l'uscita. Se si desidera regolare le strisce di LED si consiglia di serie PWM.

Compatibile con qualsiasi regolatore 0-10V o 1-10V-mercato, sia le attività e le passività. Alcuni modelli compatibili testati sono:

MEAN WELL DAP-04S01 (compatibile con qualsiasi pulsante normalmente aperto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modello 21210

LED BOX: Modello LD1160188

OSRAM: Modello DIM MCU

JUNG: Modello 240-10

Siamo in grado di mettere circa 20 fonti per ogni regolatore. La distanza massima è di 100 metri tra il regolatore e il driver.
