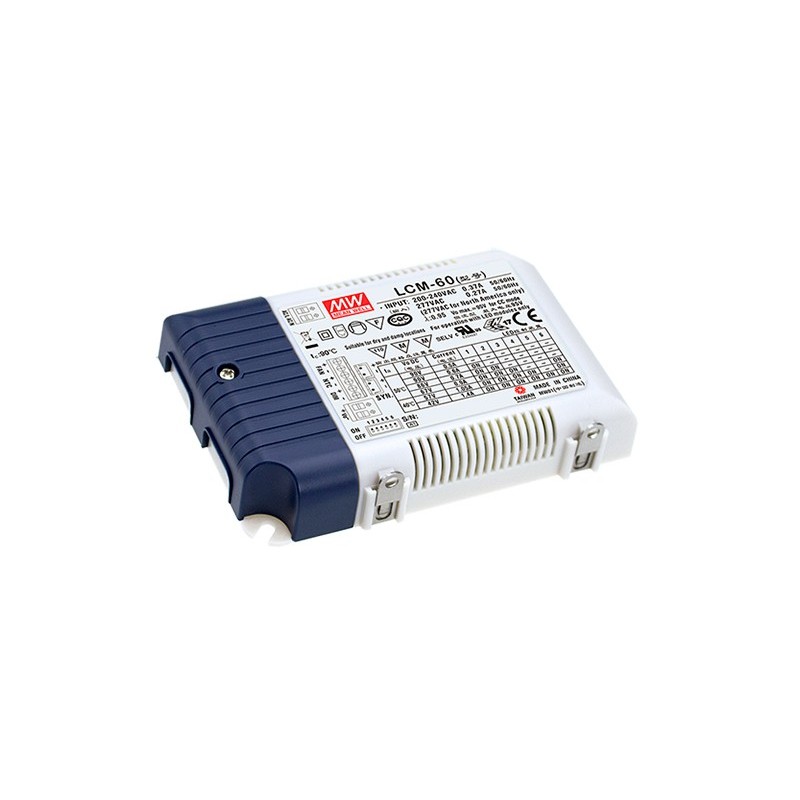

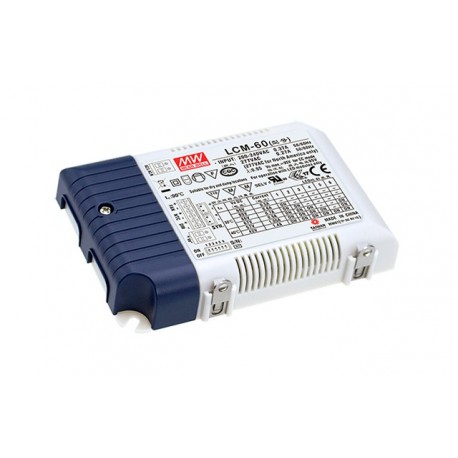

LCM-60EO MEANWELL Driver LED AC-DC a Corrente Costante (CC), Modulare uscita Di 0,5/0,6 A/0.7/0.9 A/1.05 A/1..

Il driver del LED dimmable wireless EnOcean.

Appositamente progettato per l'alimentazione dei Led direttamente in un flusso costante.

Formato della scatola di plasticaIP20.

Gamma di ingresso180-295Vca47-63Hz.

Corrente di uscita selezionabile da micro switch350, 500, 600, 700, 900 o 1050mA.

Efficienza tipica:92%.

Regolamentowireless EnOcean0% al 100% dell'intensità luminosa.

Con il regolamento, si può accendere, spegnere e regolare l'uscita, senza necessità di cavi.

Regolamento0% al 100% dell'intensità luminosa con un dispositivo di scorrimentoZero-10V o 1-10Vun segnale PWM di 10V con una frequenza di 100Hz a 3KHz o resistenza di 0 a 100K Ohm. Con il regolamento, si può disattivare l'uscita, ma abbiamo bisogno di un regolatore di 0-10V. Regolatori 1-10V non arrivare a dare 0V non si arresta l'uscita.

Sincronizzazione: siamo in grado di sincronizzare fino10 unitàvia i fili LCM-xxx-SYNC in modo che la regolamentazione di una fonte di altri di fare lo stesso regolamento, senza la necessità di essere collegato al sistema EnOcean.

Ingresso classe II senza messa a terra.

Correttore del fattore, potenza>0,975a 230vac a pieno carico.

Gamma di temperatura di funzionamento di casoTcda-30ºCfino+60ºC.

Dimensioni (Lunghezza x Larghezza x Altezza):123,5 x 81,5 x 23mm.

3 anni di garanzia.

Produttore: MEAN WELL.

Questa fonte è progettato per lavorare direttamente con led (piastre a LED o Pannocchie), non con strisce a LED. Deve essere l'attrezzatura che viene alimentato in un flusso costante.

Questa fonte si lavora su una base Costante di Corrente quando si collega il Led direttamente per avere una tensione all'interno della Gamma di Tensione di Uscita in modalità Corrente Costante e una corrente pari alla corrente di uscita.Assicurarsi di regolare la corrente di uscita desiderato utilizzando il selettore di uscita.
Per ulteriori informazioni, si prega di vedere il datasheet nella sezione allegati.

Questa versione (EO) è determinata dal sistema wirelessEnOcean. EnOcean è un protocollo aperto wireless. Una delle caratteristiche principali è che i tasti per effettuare il regolamento non ha nemmeno bisogno di batterie o alimentazione. Con la forza della meccanica di impulso, quando si preme il pulsante, invia un segnale che alimenta il driver LCM-EO e permette di accendere, spegnere e regolare l'apparecchio di illuminazione. Questo sistema è ideale per la ristrutturazione di strutture, di non dover eseguire alcun tipo di cablaggio. In condizione di comunicazione wireless può raggiungere fino a 300 metri di distanza, con i muri e altri ostacoli, e questa distanza può essere ridotta, ma si può anche utilizzare il driver LCM-EO come ripetitori per il segnale per raggiungere lunghe distanze. In aggiunta ai pulsanti ci sono diversi sensori che possono essere integrate nel sistema di EnOcean come presenza, sensori di illuminazione, telecomandi, ecc.... Il font LCM-EO può essere configurato mediante un pulsante o può essere accoppiato con i pulsanti e accessori utilizzando un programmatore EnOcean USB. In questo modo siamo in grado di installare i driver e configurare. Il software consente di impostare diversi parametri come il livello di luminosità in power-on, il tempo fuori, o il livello di presenza, sensori di rampe di regolamento e un'altra serie di parametri.

Con custodia in plastica, progettato per applicazioni di illuminazione a LED. Adatto per l'illuminazione interna, costruzioni moderne e intelligenti o edifici-case ristrutturate per non ricablaggio, scale (con due pulsanti sullo stesso switch) e le applicazioni all'aperto.Basso ripple di corrente, nessun sfarfallio (flicker-free).

Input per la protezione da temperatura dei moduli LED. Il conducente dispone di un ingresso per collegare un sensore NTC (resistenza di un coefficiente negativo) che ci permette di ridurre la corrente di uscita in caso di eccesso di temperatura dei moduli LED. Se non abbiamo intenzione di utilizzare questa protezione in ingresso, si può usare per collegare un resistore fisso e regolare la corrente di uscita a valori inferiori intermedi fino al 56% in meno rispetto al valore selezionato con il DIP-Switch. Per esempio, se vogliamo una corrente di 630mA siamo in grado di regolare l'output con il jumper a 700mA e collegare un resistore di 34kOhmnios. Per ulteriori informazioni vedere il foglio dati nella scheda "Allegati", ed è possibile utilizzare il file Excel per calcolare il valore della resistenza.

Alcuni dei sensori supportati sono:

MEDIA: WPD-06SWT pulsante dual wireless, senza batterie.

MEDIA: NWC-300 programmatore EnOcean USB per la configurazione del sistema.

MEDIA: EOSWA-W-EO sensore di presenza di un muro.

MEDIA: EOSCA-W-EO sensore di presenza del tetto.

MEDIA: ELLSU-W-EO sensore di luminosità.

Può essere regolato mediante la regolamentazione di attività o passività0-10Vo1-10Vsegnale 10V PWM di 100Hz a 3KHz o la resistenza di 0 a 100KOhmios. Non funziona con dimmer Triac dimmer a taglio di fase.(Da non confondere con i regolatori, Triac, fase di taglio. Questo driver non può essere regolare con un Triac).Con potenziometri di attività che si può dare a 0V per arrestare l'uscita, senza la necessità di un interruttore. Dimmer 1-10V possiamo solo raggiungere il 10%, del regolamento, senza spegnere l'uscita.

Compatibile con qualsiasi regolatore 0-10V o 1-10V-mercato, sia le attività e le passività. Alcuni modelli compatibili testati sono:

MEAN WELL DAP-04S01 (compatibile con qualsiasi pulsante normalmente aperto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modello 21210

LED BOX: Modello LD1160188

OSRAM: Modello DIM MCU

JUNG: Modello 240-10

Siamo in grado di mettere circa 20 fonti per ogni regolatore. La distanza massima è di 100 metri tra il regolatore e il driver.
