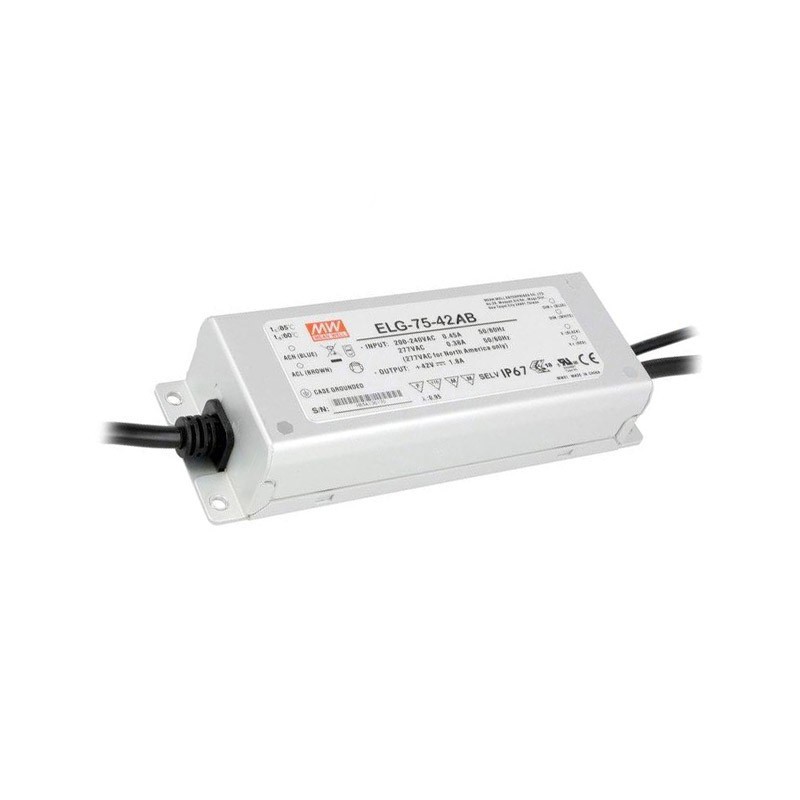

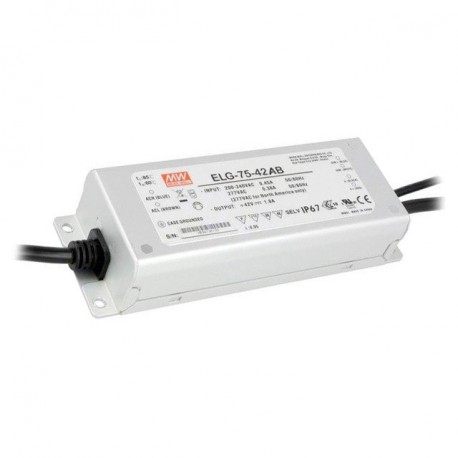

ELG-75-36AB MEANWELL Driver LED AC-DC uscita singola Corrente Costante (CC), con PFC integrato, Uscita 36 / ..

LED driver dimmerabile.

Appositamente progettato per l'alimentazione dei Led direttamente in un flusso costante.

Formato in scatola di metalloIP65.

Gamma di ingresso100-305Vca47-63Hz.

Uscita in corrente costante2,1 A.Regolabile da potenziometro esterno (1,05-2,1 A).

Gamma di tensione di uscita con modalità corrente costante18 per 36Vccsecondo la richiesta del carico.

La tensione di uscita in modalità tensione costante36Vcc.Regolabile da potenziometro esterno (32,4-39,6 Vdc).

Potenza:75,6 W.

Efficienza tipica:89%.

Potenziometro:Questo modello incorpora 2 potenziometri esterni che ci permette diper regolare la tensione di uscita e corrente di uscita massima.

Regolamento0% al 100% dell'intensità luminosa con un dispositivo di scorrimento0-10V / 1-10V,un segnale PWM di 10V con una frequenza di 100Hz a 3KHz o resistenza di 0 a 100K Ohm. Con il regolamento, si può disattivare l'uscita, ma abbiamo bisogno di un regolatore di 0-10V. Regolatori 1-10V non arrivare a dare 0V non si arresta l'uscita.

Input di classe I con messa a terra.

Correttore del fattore, potenza>0.95a 230vac a pieno carico.

Consumo senza carico <0,5 W.

Gamma di temperatura di funzionamento di casoTcda-40ºCfino+85ºC.

Dimensioni (Lunghezza x Larghezza x Altezza):180 x 63 x 35,5 mm

5 anni di garanzia.

Produttore: MEAN WELL.

Questa fonte è progettato per lavorare direttamente con led (piastre a LED o Pannocchie), non con strisce a LED. Deve essere l'attrezzatura che viene alimentato in un flusso costante.

Questa fonte si lavora su una base costante di corrente quando si collega il Led direttamente per avere una tensione all'interno della gamma di tensione di uscita in modalità corrente costante e una corrente pari alla corrente di uscita. In questa versione AB, la corrente di uscita e la tensione di uscita può essere regolata dapotenziometri esternisituato nell'alloggiamento della fonte, oltre ad avere una regolazione 0-10V/1-10V 10V PWM, o la resistenza.

La serie ELG sono driver per LED, classe I di messa a terra. La propria scatola di metallo che serve per il collegamento a terra di protezione. È possibile richiedere una versione con cavo di terra da ingresso (3 fili) con l'aggiunta di-3Y alla fine del modello. Per esempio ELG-75-36AB-3Y.

Si può lavorare anche in modalità tensione costante dando una tensione fissa di 36V se il carico è alimentato a tensione costante e non superare la potenza massima di uscita.

Con custodia in metallo, IP65. La serie ELG ha un'alta efficienza progettato per le applicazioni di illuminazione pubblica, architettonico, all'aperto o un'applicazione di illuminazione a LED ha bisogno di un driver di alta qualità. Approvato HL Classe I Divisione 2 per zone ex.

Può essere regolato mediante la regolamentazione di attività o passività0-10Vo1-10Vsegnale 10V PWM di 100Hz a 3KHz o la resistenza di 0 a 100KOhmios. Non funziona con dimmer Triac dimmer a taglio di fase.(Da non confondere con i regolatori, Triac, fase di taglio. Questo driver non può essere regolare con un Triac).Con potenziometri di attività che si può dare a 0V per arrestare l'uscita, senza la necessità di un interruttore. Dimmer 1-10V possiamo solo raggiungere il 10%, del regolamento, senza spegnere l'uscita. Se si desidera regolare le strisce di LED si consiglia di serie PWM.

Compatibile con qualsiasi regolatore 0-10V o 1-10V-mercato, sia le attività e le passività. Alcuni modelli compatibili testati sono:

MEAN WELL DAP-04S01 (compatibile con qualsiasi pulsante normalmente aperto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modello 21210

LED BOX: Modello LD1160188

OSRAM: Modello DIM MCU

JUNG: Modello 240-10

Siamo in grado di mettere circa 20 fonti per ogni regolatore. La distanza massima è di 100 metri tra il regolatore e il driver.
