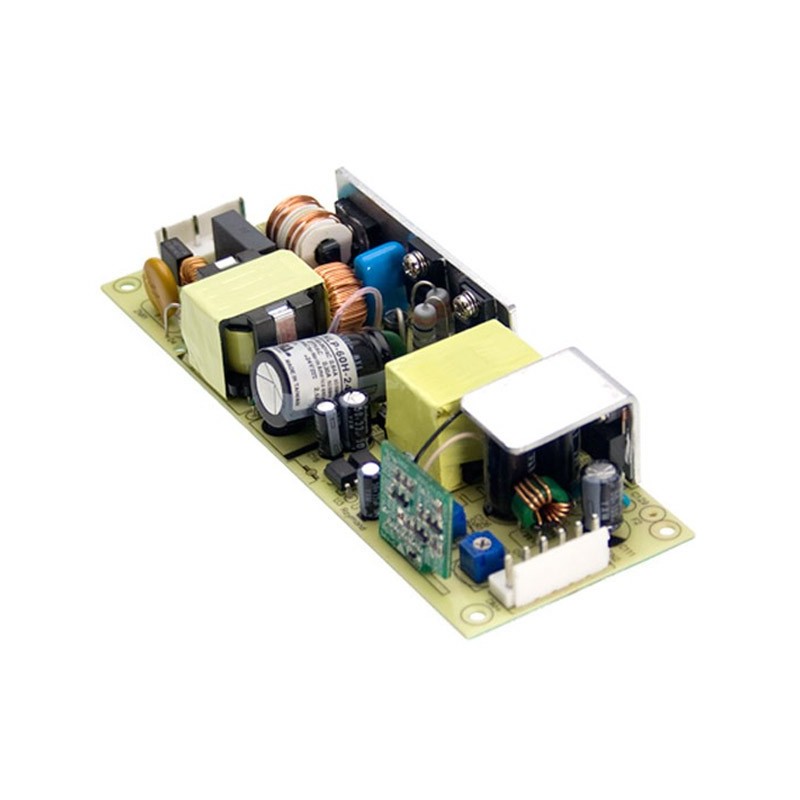

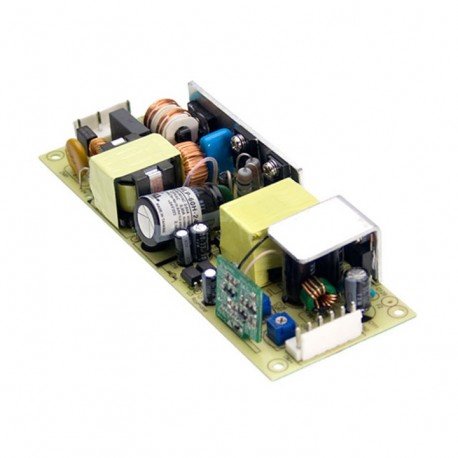

HLP-40H-12 MEANWELL Driver LED AC-DC, uscita singola, in modalità mista (CV+CC), Uscita 12VDC / 3.33 a, in f..

Il driver del LED.

Appositamente progettato per alimentare strisce di LED.

Aprire il tipo di formatoPCB.

Gamma di ingresso90-305Vca47-63Hz.

Tensione di uscita12vdc.Regolabile da potenziometro esterno (10,8-13,5 Vcc).

L'intensità dell'uscita3.33 Un. Gamma di corrente in uscita 0-3,33 secondo la richiesta del carico.

Massima corrente di uscita regolabile tramite potenziometro esterno (2-3,33).

Potenza:40W.

Efficienza tipica:87%.

Potenziometri:Questo modello incorpora 2 potenziometri esterni che ci permettono di regolare la tensione di uscita e corrente di uscita massima.

Regolamentodal 10% al 100% dell'intensità luminosa con un dispositivo di scorrimento1-10Vun segnale PWM di 10V con una frequenza di 100Hz a 3KHz o resistenza di 0 a 100K Ohm. Con il regolamento, si può disattivare l'uscita, si può solo scendere al 10%.

Input di classe I con messa a terra.

Correttore del fattore, potenza>0,95a 230vac a pieno carico.

Gamma di temperatura di funzionamento di casoTcda-40ºCfino+70ºC.

Dimensioni (Lunghezza x Larghezza x Altezza):147 x 53 x 27 mm.

3 anni di garanzia.

Produttore: MEAN WELL.

Questa fonte è progettato per lavorare direttamente con strisce a LED o lampadine a LED, che sono alimentate a tensione costante. Modalità di funzionamento a tensione costante dando una tensione fissa a 12V, se il carico è alimentato a tensione costante e non superare la potenza massima di uscita. La tensione di uscita e la corrente di uscita può essere regolata dapotenziometri esternisituato nel piatto di origine, oltre ad avere una regolazione 0-10V/1-10V 10V PWM, o la resistenza.

Con il formato di scheda tipo. La serie HLP è inteso per le applicazioni di illuminazione a LED. Adatto per ambienti secchi e interni. Burn test al 100% del carico.

Può essere regolato mediante la regolamentazione di attività o passività1-10Vsegnale 10V PWM di 100Hz a 3KHz o la resistenza di 0 a 100KOhmios. Non funziona con dimmer Triac dimmer a taglio di fase.(Da non confondere con i regolatori, Triac, fase di taglio. Questo driver non può essere regolare con un Triac).

Dimmer 1-10V possiamo solo raggiungere il 10%, del regolamento, senza spegnere l'uscita. Se si desidera regolare le strisce di LED si consiglia di serie PWM.

Compatibile con qualsiasi dimmer 1-10V-mercato, sia le attività e le passività. Alcuni modelli compatibili testati sono:

MEAN WELL DAP-04S01 (compatibile con qualsiasi pulsante normalmente aperto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- "NIESSEN": N2260.9

SIEMENS: 5TC8424

EFAPEL: Modello 21210

LED BOX: Modello LD1160188

OSRAM: Modello DIM MCU

JUNG: Modello 240-10

Siamo in grado di mettere circa 20 fonti per ogni regolatore. La distanza massima è di 100 metri tra il regolatore e il driver.
