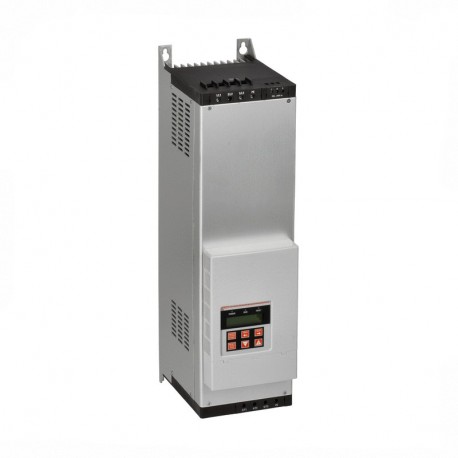

51ADX0125B ADX0125B LOVATO SOFT STARTER, TIPO ADX..., PER IMPIEGHI GRAVOSI (CORRENTE AVVIAMENTO 5•IE). CON C..
51ADX0125B
ADX0125B
LOVATO ELECTRIC
SOFT STARTER, TIPO ADX..., PER IMPIEGHI GRAVOSI (CORRENTE AVVIAMENTO 5•IE). CON CONTATTORE DI BY-PASS INCORPORATO, 125A
Avviatore statico ADX. B con by-pass integrato (applicazioni severe, corrente di avviamento = 5Ie) 125A
SOFT STARTER, TIPO ADX, PER LAVORI SEVERI (CORRENTE DI AVVIAMENTO 5•IE). CON CONTATTORE BY-PASS INTEGRATO, 125A
Antipasti soft / Starter Static - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice di ordinazione: | 51ADX0125B |
| Peso [g] | 17200 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [mm] | 595X165X270 |
| Volume [cm³] | 26507.25 |
| Bar code [EAN13] | 8013975068274 |
| HS Code | 85371098 |
Dimensioni
Schema elettrico
Omologazioni:
EAC
CCC
EAC
CCC
Conformità:
IEC/EN 60947-1
IEC/EN 60947-4-2
IEC/EN 60947-1
IEC/EN 60947-4-2
| Denominazione del prodotto | Soft starter | |||
| Tipo | ADX…B | |||
| Tipo motore | Asincrono trifase | |||
| Caratteristiche elettriche | ||||
| Alimentazione | ||||
| Tipologia di rete | Trifase | |||
| Tensione nominale | V | 208…500VAC | ||
| tensione ausiliaria (US) | 208…240VAC | |||
| Frequenza nominale | Hz | 50/60 | ||
| Corrente nominale avviatore Ie | A | 125 | ||
| Potenza nominale motore | ||||
| Dati IEC (T≤40°C) | ||||
| 230VAC | kW | 37 | ||
| 400VAC | kW | 55 | ||
| 500VAC | KW | 75 | ||
| Dati UL (T≤40°C) | ||||
| 220-240VAC | HP | 40 | ||
| 380-415VAC | HP | 60 | ||
| 440-480VAC | HP | 100 | ||
| Numero di fasi controllate | Nr. | 3 | ||
| Bypass integrato | Si | |||
| Sistema di raffreddamento | Forzato | |||
| Interfaccia di programmazione | ||||
| Display | LCD retroilluminato 2x16 caratteri | |||
| Programmazione con NFC | No | |||
| Porta ottica | No | |||
| Regolazioni di avviamento e arresto | ||||
| Avviamento | Rampa di coppia o tensione con limitazione di corrente | |||
| Arresto | Rampa di coppia, rampa di tensione, arresto a ruota libera | |||
| Frenatura | DC dinamico con relè esterno | |||
| Protezioni | ||||
| Protezione alimentazione ausiliaria | Tensione troppo bassa | |||
| Protezione alimentazione | Nessuna alimentazione, perdita di fase, sequenza di fase, frequenza fuori limite, tensione minima e massima | |||
| Protezione motore | Sovraccarico all'avviamento (classe di scatto 2, 10A, 10, 15, 20, 25, 30, 35 e 40), sovraccarico durante la marcia (classe di scatto 2, 10A, 10, 15, 20, 25 e 30), rotore bloccato, corrente asimmetria, coppia minima (marcia a secco), sovratemperatura, avvia | |||
| Protezione avviatore | Sovracorrente, sovratemperatura, guasto bypass, fase in corto, guasto sensore di temperatura, richiesta di manutenzione | |||
| Ingressi e Uscite | ||||
| Ingressi digitali | ||||
| Numero di ingressi digit. | Nr. | 3 (2 input digitali + 1 input digital/analog) | ||
| Tipo ingressi digit. | 24VDC (non necessita di alimentatore esterno) | |||
| Funzioni ingressi digit. | 1 ingresso per avviamento, 1 ingresso programmabile (stop, arresto ruota libera, allarme esterno, preriscaldamento motore, comando locale, inibizione allarmi, riarmo manuale protezione termica motore, blocco tastiera, secondo motore), 1 ingresso programmab | |||
| Ingressi analogici | ||||
| Numero di ingressi analog. | Nr. | 1 digitali/analog. | ||
| Tipo ingressi analog. | 0-10VDC (0-20mA con resistenza esterna 500Ω) | |||
| Funzioni ingressi analog. | Protezione motore tramite sonde PTC, rampa di accelerazione e / o decelerazione tramite ingresso analogico, soglie ingresso analogico per avviamento e arresto motore, soglie ingresso analogico per abilitazione e disabilitazione relè programmabili, soglie i | |||
| Uscite digitali | ||||
| Numero di uscite digit. | Nr. | 4 | ||
| Configurazione uscite digit. | 3 x 1 NO (SPST) + 1 C/O (SPDT)Ratings: 5A 250VAC AC1, 2A 250VAC AC15 | |||
| Funzioni uscite digit. | Uscita C / O per allarme globale, 3 uscite 1NO programmabili (OFF, motore alimentato, velocità massima, frenatura, limite di corrente, servizio richiesto, avviamento in cascata, soglie di ingresso programmabili, allarme Axx) | |||
| Usctite analogiche | ||||
| Numero di uscite analog. | Nr. | 1 | ||
| Tipo uscite analog. | 0 ... 20mA, 4 ... 20mA (0 ... 10V con resistenza esterna 500Ω) | |||
| Funzioni uscite analog. | Corrente, coppia, stato termico del motore, fattore di potenza e potenza attiva | |||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -10 | ||
| max | °C | + 55 ° C (con declassamento corrente> 45 ° C di 1,5% / ° C) | ||
| Temperatura di stoccaggio | ||||
| min | °C | -30 | ||
| max | °C | +70 | ||
| Altitudine massima | m | 1000 senza declassamento (oltre 1000mt con declassamento corrente di 0,5% / 100m) | ||
| Umidità relativa | % | 95% senza condensa o gocciolamento | ||
| Grado di inquinamento | 3 | |||
| Custodia | ||||
| Montaggio | Fissaggio a vite | |||
| Grado di protezione IP | IP20 | |||
| Dimensioni (L x A x P) | mm | 157 x 584 x 250 | ||
| Peso prodotto | Kg | 17.7 | ||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC000640 - Starter progressivo | |||
