RFNA829500
LOVATO ELECTRIC
1

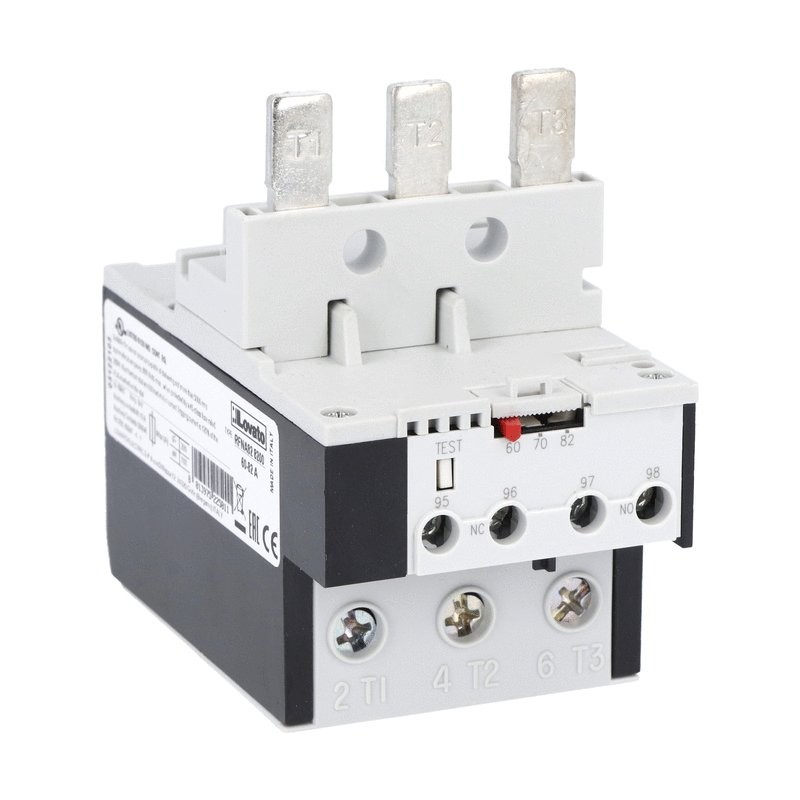

ESIMO. OL REL.70-95A BF94 AUT NO PS
RELÈ DI PROTEZIONE MOTORE, GUASTO NON DI FASE / NON SENSIBILE ALLA FASE. TRE POLI (TRIFASE), RESET AUTOMATICO. MONTAGGIO DIRETTO SU CONTATTORI BF40 - BF94, 70...95A
Relè di protezione motore - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice di ordinazione: | RFNA829500 |
Peso [g] | |
Q.tà per imballo | 1 |
Q.tà multipla conf. per ordine | 1 |
Dimensioni imballo [mm] | 097X065X090 |
Volume [cm³] | 567.45 |
Bar code [EAN13] | 8013975243831 |
HS Code | 85364900 |
Denominazione del prodotto | RFNA110 | |||
Tipo | Relè protezione motore | |||
Caratteristiche generali | ||||
Numero di poli | Nr. | 3 | ||
Categoria di sovratensione | III | |||
Grado di inquinamento | 3 | |||
Grado di protezione IP frontale | IP20 | |||
Tipo di sganciatore | Termico | |||
Fusibile di protezione | ||||
gG (IEC) | A | 200 | ||
aM (IEC) | A | 100 | ||
K5 (UL) | A | 350 | ||
Sensibilità alla mancanza di fase | No | |||
Modalità di reset | Automatico | |||
Caratteristiche del circuito di potenza | ||||
Tensione nominale di isolamento IEC/EN | V | 690 | ||
Tensione nominale di tenuta ad impulso (Uimp) | kV | 8 | ||
Tensione di funzionamento nominale | V | 690 | ||
Frequenza di impiego | ||||
min | Hz | 0 | ||
max | Hz | 400 | ||
Corrente di impiego Ie | ||||
Corrente di impiego min | A | 70 | ||
Corrente di impiego max | A | 95 | ||
Classe di intervento | 10A | |||
Pulsante di test | Si | |||
Indicazione intervento | Si | |||
Attacchi | ||||
tipo | Yoke clamp | |||
vite | M5 | |||
larghezza morsetto | mm | 9 | ||
utensile | Phillips 2 | |||
Coppia di serraggio terminali | ||||
min | Nm | 3.9 | ||
max | Nm | 3.9 | ||
min | Ibin | 2.88 | ||
max | Ibin | 2.88 | ||
Sezione dei conduttori | ||||
AWG/kcmil max | 2 | |||
Caratteristiche del circuito ausiliario | ||||
Contatti ausiliari | ||||
NA | Nr. | 1 | ||
NC | Nr. | 1 | ||
Tensione nominale di isolamento IEC/EN Ausiliaria | V | 690 | ||
Tensione nominale di tenuta ad impulso (Uimp) Ausiliaria | kV | 6 | ||
Tensione di funzionamento nominale Ausiliaria | V | 690 | ||
Corrente di impiego AC15 | ||||
24V | A | 1.5 | ||
120V | A | 1.5 | ||
240V | A | 0.75 | ||
Corrente convenzionale termica in aria libera Ith IEC | A | 10 | ||
Attacchi | ||||
tipo Circuito ausiliario | Vite e rondella | |||
vite Circuito ausiliario | M3,5 | |||
larghezza morsetto Circuito ausiliario | mm | 8 | ||
utensile Circuito ausiliario | Phillips 1 | |||
Sezione dei conduttori | ||||
Flessibili senza terminale max circuito ausiliario | mm² | 2.5 | ||
Flessibili con terminale max Circuito ausiliario | mm² | 2.5 | ||
Coppia di serraggio terminali | ||||
min Circuito ausiliario | Nm | 1 | ||
max Circuito ausiliario | Nm | 1 | ||
min Circuito ausiliario | Ibin | 0.74 | ||
max Circuito ausiliari | Ibin | 0.74 | ||
Designazione secondo UL/CSA e IEC/EN 60947-5-1 | C300-R300 | |||
Condizioni ambientali | ||||
Temperatura di impiego | ||||
min | °C | -20 | ||
max | °C | 55 | ||
Temperatura di stoccaggio | ||||
min | °C | -55 | ||
max | °C | 80 | ||
Temperatura di compensazione | ||||
min | °C | -15 | ||
max | °C | 55 | ||
Altitudine massima | m | 3000 | ||
Caratteristiche meccaniche | ||||
Posizione di montaggio | ||||
Normale | Piano verticale | |||
Ammessa | ±30° | |||
Peso prodotto | g | 365 | ||
Dati tecnici UL | ||||
Full-load current (FLA) per motore trifase | ||||
a 480V | A | 95 | ||
a 600V | A | 95 | ||
Classificazione ETIM | ||||
ETIM 8.0 | EC000106 - Relè di sovraccarico termico |
