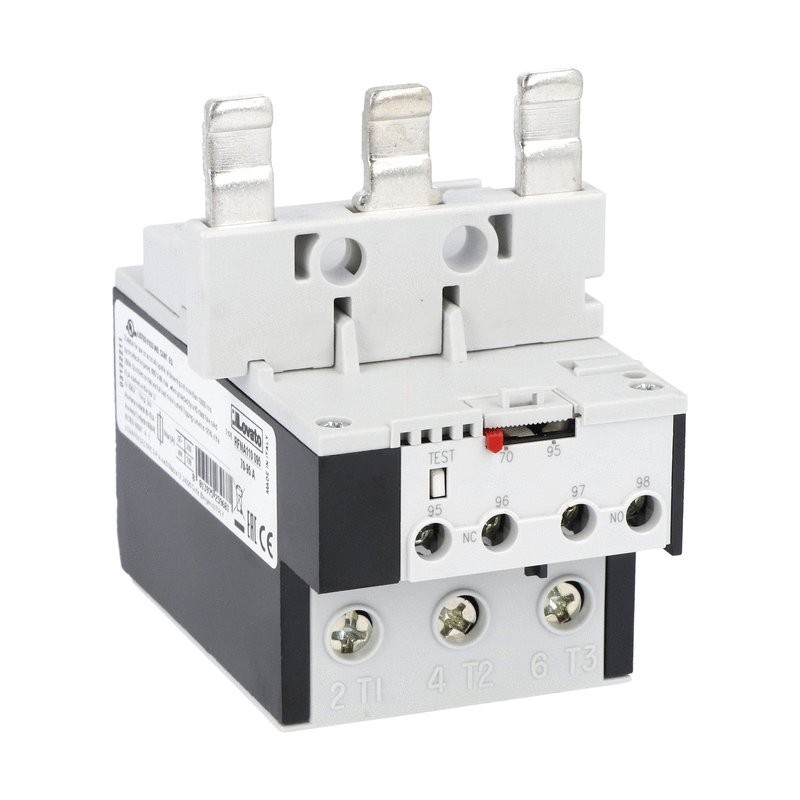

RFNA110095 LOVATO ESIMO. OL REL.70-95A BF95-150 AUT NO PS
RFNA110095
LOVATO ELECTRIC
ESIMO. OL REL.70-95A BF95-150 AUT NO PS
RELÈ DI PROTEZIONE MOTORE, GUASTO NON DI FASE / NON SENSIBILE ALLA FASE. TRE POLI (TRIFASE), RESET AUTOMATICO. MONTAGGIO DIRETTO SU CONTATTORI BF95 - BF150, 70...95A
Relè di protezione motore - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice di ordinazione: | RFNA110095 |
| Peso [g] | |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [mm] | 097X065X090 |
| Volume [cm³] | 567.45 |
| Bar code [EAN13] | 8013975239681 |
| HS Code | 85364900 |
cULus
IEC/EN 60947-1
IEC/EN 60947-4-1
UL508
CSA C22.2 n° 14
| Denominazione del prodotto | RFNA110 | |||
| Tipo | Relè protezione motore | |||
| Caratteristiche generali | ||||
| Numero di poli | Nr. | 3 | ||
| Categoria di sovratensione | III | |||
| Grado di inquinamento | 3 | |||
| Grado di protezione IP frontale | IP20 | |||
| Tipo di sganciatore | Termico | |||
| Fusibile di protezione | ||||
| gG (IEC) | A | 200 | ||
| aM (IEC) | A | 100 | ||
| K5 (UL) | A | 350 | ||
| Sensibilità alla mancanza di fase | No | |||
| Modalità di reset | Automatico | |||
| Caratteristiche del circuito di potenza | ||||
| Tensione nominale di isolamento IEC/EN | V | 690 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 8 | ||
| Tensione di funzionamento nominale | V | 690 | ||
| Frequenza di impiego | ||||
| min | Hz | 0 | ||
| max | Hz | 400 | ||
| Corrente di impiego Ie | ||||
| Corrente di impiego min | A | 70 | ||
| Corrente di impiego max | A | 95 | ||
| Classe di intervento | 10A | |||
| Pulsante di test | Si | |||
| Indicazione intervento | Si | |||
| Attacchi | ||||
| tipo | Yoke clamp | |||
| vite | M5 | |||
| larghezza morsetto | mm | 9 | ||
| utensile | Phillips 2 | |||
| Coppia di serraggio terminali | ||||
| min | Nm | 3.9 | ||
| max | Nm | 3.9 | ||
| min | Ibin | 2.88 | ||
| max | Ibin | 2.88 | ||
| Sezione dei conduttori | ||||
| AWG/kcmil max | 2 | |||
| Caratteristiche del circuito ausiliario | ||||
| Contatti ausiliari | ||||
| NA | Nr. | 1 | ||
| NC | Nr. | 1 | ||
| Tensione nominale di isolamento IEC/EN Ausiliaria | V | 690 | ||
| Tensione nominale di tenuta ad impulso (Uimp) Ausiliaria | kV | 6 | ||
| Tensione di funzionamento nominale Ausiliaria | V | 690 | ||
| Corrente di impiego AC15 | ||||
| 24V | A | 1.5 | ||
| 120V | A | 1.5 | ||
| 240V | A | 0.75 | ||
| Corrente convenzionale termica in aria libera Ith IEC | A | 10 | ||
| Attacchi | ||||
| tipo Circuito ausiliario | Vite e rondella | |||
| vite Circuito ausiliario | M3,5 | |||
| larghezza morsetto Circuito ausiliario | mm | 8 | ||
| utensile Circuito ausiliario | Phillips 1 | |||
| Sezione dei conduttori | ||||
| Flessibili senza terminale max circuito ausiliario | mm² | 2.5 | ||
| Flessibili con terminale max Circuito ausiliario | mm² | 2.5 | ||
| Coppia di serraggio terminali | ||||
| min Circuito ausiliario | Nm | 1 | ||
| max Circuito ausiliario | Nm | 1 | ||
| min Circuito ausiliario | Ibin | 0.74 | ||
| max Circuito ausiliari | Ibin | 0.74 | ||
| Designazione secondo UL/CSA e IEC/EN 60947-5-1 | C300-R300 | |||
| Condizioni ambientali | ||||
| Temperatura di impiego | ||||
| min | °C | -20 | ||
| max | °C | 55 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -55 | ||
| max | °C | 80 | ||
| Temperatura di compensazione | ||||
| min | °C | -15 | ||
| max | °C | 55 | ||
| Altitudine massima | m | 3000 | ||
| Caratteristiche meccaniche | ||||
| Posizione di montaggio | ||||
| Normale | Piano verticale | |||
| Ammessa | ±30° | |||
| Peso prodotto | g | 365 | ||
| Dati tecnici UL | ||||
| Full-load current (FLA) per motore trifase | ||||
| a 480V | A | 95 | ||
| a 600V | A | 95 | ||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC000106 - Relè di sovraccarico termico | |||
