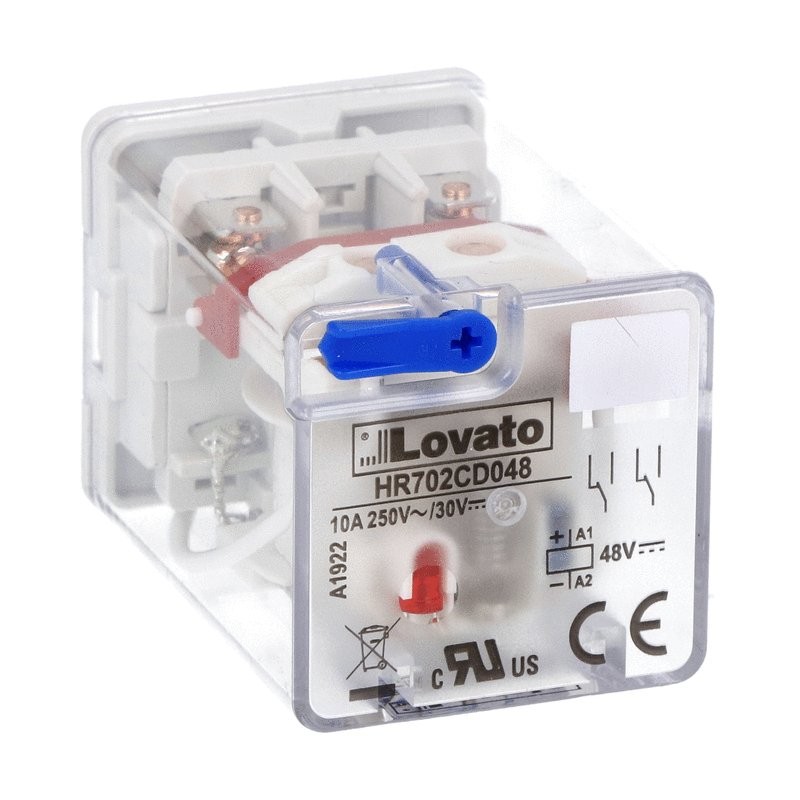

LOVATO ELECTRIC HR702CD048 HR702CD048 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HR702CD048 LOVATO RELE' INDUST. OCTAL 2SC 10A 48VDC + LED

Riferimento: HR702CD048

Produttore: LOVATO ELECTRIC

Descrizione:

RELE' INDUST. OCTAL 2SC 10A 48VDC + LED
RELÈ INDUSTRIALE A 8 PIN CON INDICATORE DI STATO A LED E ATTUATORE MECCANICO, 48VDC, 10A, 2 CONTATTI C/O, ATTACCO PRESA HR7XS1
RELE' INDUSTRIALE CON INDICATORE LED DELLO STATO E AZIONATORE MECCANICO TIPO OCTAL, 48VDC, 10A, 2 CONTATTI IN SCAMBIO, MONTAGGIO SU ZOCCOLO HR7XS1

Categorie:

  • relè > relè di commutazione
  • LOVATO ELECTRIC > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 12,34 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Codice di ordinazione:HR702CD048
Peso [g]
Q.tà per imballo10
Q.tà multipla conf. per ordine10
Dimensioni imballo [mm]197X145X38
Volume [cm³]108.5
Bar code [EAN13]8013975242629
HS Code85365080
Dimensioni
Schema elettrico
Omologazioni:
cURus
EAC
VDE
Conformità:
IEC/EN 61810
Denominazione del prodottoRelè industriali octal
TipoHR702C
Caratteristiche dei contatti
Configurazione contatti2 in scambio
Tensione nominale di isolamento IEC/ENV250
Tensione nominale di tenuta ad impulso (Uimp)kV6
Corrente convenzionale termica in aria libera Ith IECA10
Corrente nominale (In)A10
Tensione di comando relèV48VDC
Potenza nominale di impiego AC-1
VA2500
Potenza nominale di impiego AC-15
230VACVA500
Comando motore monofase
230VACkW1.2
Corrente nominale di impiego DC-1
30VA10
Carico minimo commutabileV / mA5 / 100
Impedenza di contattomΩ100
Materiale di contattoAg/Ni
Tempi di manovra
Chiusurams<30
Aperturams<30
Manovre
Durata meccanicacycles5000000
Durata elettica AC1cycles100000
Caratteristiche bobina
Assorbimento medio bobina AC a 20°CVA3
Assorbimento medio bobina DC a 20°CW1.5
Limiti di funzionamento
Chiusura% Un75…110
Apertura% Un10…30
Frequenza massima dei ciclicycles/h3600
Caratteristiche meccaniche
Coppia massima di serraggioterminali zoccoloNm0.6
Utensile di serraggio viti zoccolo (croce / lama piatta)PH1 / 4.5mm
Sezione dei conduttori
AWG/Kcmil
min20
max14
IEC
minmm²0.5
maxmm²2.5
Posizione di montaggio
NormaleQualsiasi
FissaggioSu guida DIN da 35 mm e con viti
Condizioni ambientali
Temperatura
Temperatura di impiego
min°C-40
max°C+55
Temperatura di stoccaggio
min°C-40
max°C+70
Altre caratteristiche
Segnalaz.Si
Segnalatore meccanico posizione contattiSi
Attuatore meccanico di testSi
Classificazione ETIM
ETIM 8.0EC001437 - Relè di commutazione

ETIM for HR702CD048 Relè (EC001437)

Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica48 V
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica2
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicaprofondità (EF000049)
Valore caratteristica35 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica42 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica36 mm
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica10 A
