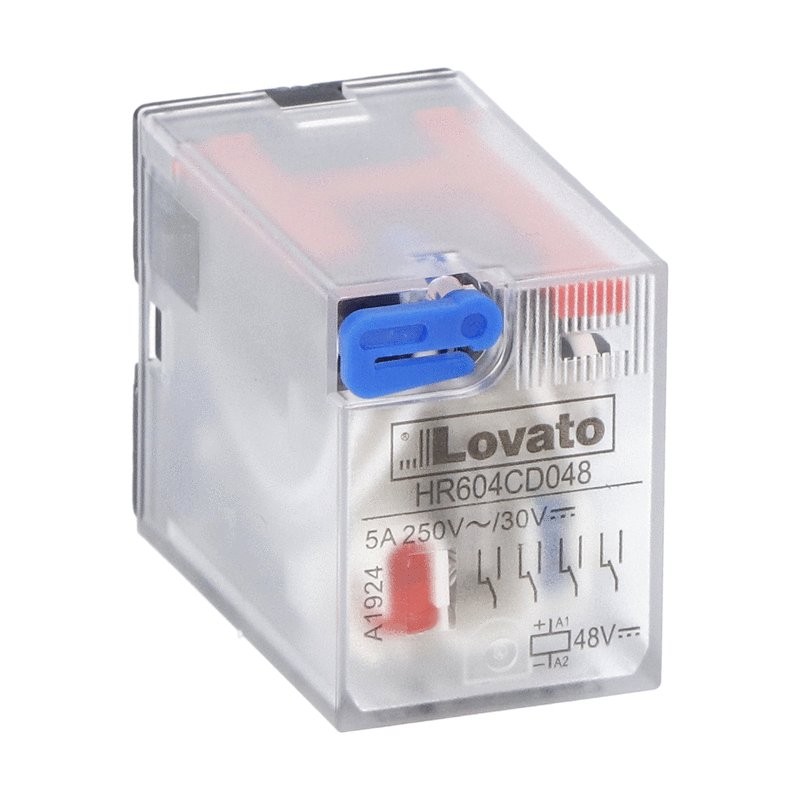

HR604CD048 LOVATO RELE' INDUSTRIALE 4SC 5A 48VDC + LED
HR604CD048
LOVATO ELECTRIC
RELE' INDUSTRIALE 4SC 5A 48VDC + LED
RELÈ INDUSTRIALE CON INDICATORE DI STATO A LED E ATTUATORE MECCANICO, 48VDC, 5A, 4 C/O CONTATTO. PRESA DI MONTAGGIO HR6XS4...
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | HR604CD048 |
| Peso [g] | 36.09 |
| Q.tà per imballo | 10 |
| Q.tà multipla conf. per ordine | 10 |
| Dimensioni imballo [mm] | 140X103X035 |
| Volume [cm³] | 54.47 |
| Bar code [EAN13] | 8013975242612 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
cURus
EAC
VDE
CSA
cURus
EAC
VDE
CSA
Conformità:
IEC/EN 61810
IEC/EN 61810
| Denominazione del prodotto | Relè industriali | |||
| Tipo | HR604C | |||
| Caratteristiche dei contatti | ||||
| Configurazione contatti | 4 in scambio | |||
| Tensione nominale di isolamento IEC/EN | V | 500 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 4 | ||
| Corrente convenzionale termica in aria libera Ith IEC | A | 5 | ||
| Corrente nominale (In) | A | 5 | ||
| Tensione di comando relè | V | 48VDC | ||
| Potenza massima comandabile in | ||||
| AC-1 | W | 5 | ||
| Potenza nominale di impiego AC-1 | ||||
| VA | 1250 | |||
| Potenza nominale di impiego AC-15 | ||||
| 230VAC | VA | 150 | ||
| Comando motore monofase | ||||
| 230VAC | kW | 0.37 | ||
| Corrente nominale di impiego DC-1 | ||||
| 30V | A | 8 | ||
| 110V | A | 0.3 | ||
| 220V | A | 0.1 | ||
| Carico minimo commutabile | V / mA | 5 / 100 | ||
| Impedenza di contatto | mΩ | 100 | ||
| Materiale di contatto | Ag/Ni | |||
| Tempi di manovra | ||||
| Chiusura | ms | <25 | ||
| Apertura | ms | <25 | ||
| Manovre | ||||
| Durata meccanica | cycles | 20000000 | ||
| Durata elettica AC1 | cycles | 100000 | ||
| Caratteristiche bobina | ||||
| Assorbimento medio bobina AC a 20°C | VA | 1.7 | ||
| Assorbimento medio bobina DC a 20°C | W | 1.1 | ||
| Limiti di funzionamento | ||||
| Chiusura | % Un | 75…110 | ||
| Apertura | % Un | 10…30 | ||
| Frequenza massima dei cicli | cycles/h | 3600 | ||
| Caratteristiche meccaniche | ||||
| Coppia massima di serraggioterminali zoccolo | Nm | 0.6 | ||
| Utensile di serraggio viti zoccolo (croce / lama piatta) | PH1 / 4.5mm | |||
| Sezione dei conduttori | ||||
| AWG/Kcmil | ||||
| min | 20 | |||
| max | 14 | |||
| IEC | ||||
| min | mm² | 0.5 | ||
| max | mm² | 2.5 | ||
| Posizione di montaggio | ||||
| Normale | Qualsiasi | |||
| Fissaggio | Su guida DIN da 35 mm e con viti | |||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | +80 | ||
| Altre caratteristiche | ||||
| Segnalaz. | Si | |||
| Segnalatore meccanico posizione contatti | Si | |||
| Attuatore meccanico di test | Si | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC001437 - Relè di commutazione | |||
