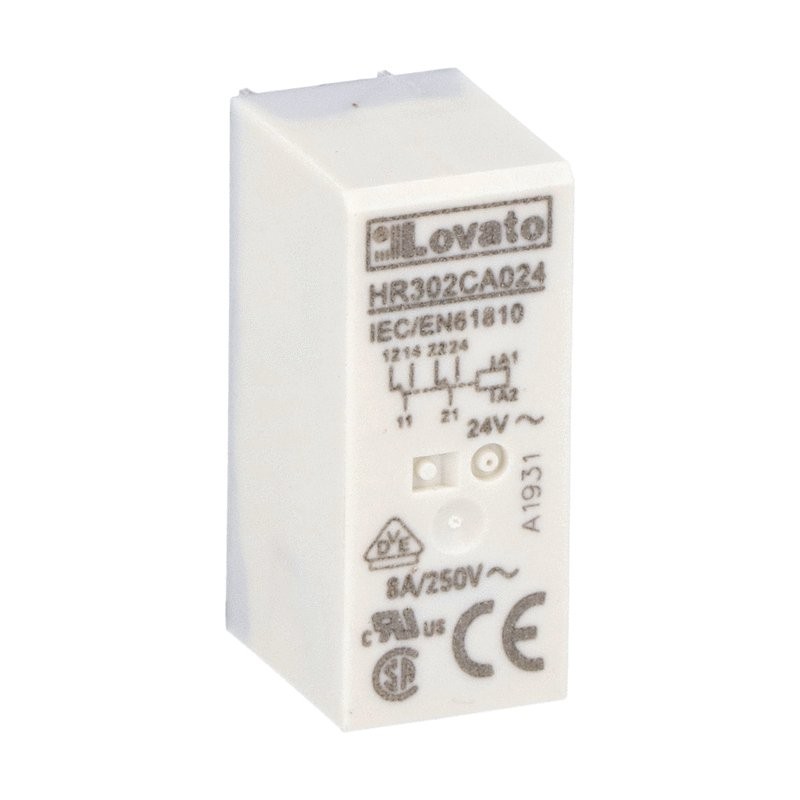

LOVATO ELECTRIC HR302CA024 HR302CA024 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HR302CA024 LOVATO Relè miniatura 2 Commutata 10A, 24VAC

Riferimento: HR302CA024

Produttore: LOVATO ELECTRIC

Descrizione:

Relè miniatura 2 Commutata 10A, 24VAC
Relè miniaturizzato, contatto 24VAC, 8A, 2C/O. Attacco a bussola HR5XS2...

Categorie:

  • relè > relè di commutazione
  • LOVATO ELECTRIC > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 5,20 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Codice di ordinazione:HR302CA024
Peso [g]15.53
Q.tà per imballo20
Q.tà multipla conf. per ordine20
Dimensioni imballo [mm]315X260X240
Volume [cm³]19.656
Bar code [EAN13]8013975233344
HS Code85365080
Dimensioni
Schema elettrico
Omologazioni:
cURus
EAC
VDE
CSA
Conformità:
IEC/EN 61810
Denominazione del prodottoRelè miniaturizzati
TipoHR302C
Caratteristiche dei contatti
Configurazione contatti2 in scambio
Tensione nominale di isolamento IEC/ENV250
Tensione nominale di tenuta ad impulso (Uimp)kV6
Corrente convenzionale termica in aria libera Ith IECA8
Massima corrente instantaneaA20
Corrente nominale (In)A8
Tensione di comando relèV24VAC
Potenza massima comandabile in
AC-1W2000
AC15VA150
Potenza nominale di impiego AC-1
VA2000
Potenza nominale di impiego AC-15
230VACVA150
Comando motore monofase
230VACkW0.2
Corrente nominale di impiego DC-1
30VA8
110VA0.3
220VA0.1
Carico minimo commutabileV / mA5 / 100
Impedenza di contattomΩ100
Materiale di contattoAgSnO2
Tempi di manovra
Chiusurams10
Aperturams5
Manovre
Durata meccanicacycles10000000
Durata elettica AC1cycles50000
Caratteristiche bobina
Assorbimento medio bobina AC a 20°CVA0.9
Assorbimento medio bobina DC a 20°CW0.45
Limiti di funzionamento
Chiusura% Un70…110
Apertura% Un20…55
Frequenza massima dei ciclicycles/h3600
Caratteristiche meccaniche
Coppia massima di serraggioterminali zoccoloNm0.6
Utensile di serraggio viti zoccolo (croce / lama piatta)PH1 / 4.5mm
Sezione dei conduttori
AWG/Kcmil
min20
max14
IEC
minmm²0.5
maxmm²2.5
Posizione di montaggio
NormaleQualsiasi
FissaggioSu guida DIN da 35 mm e con viti
Condizioni ambientali
Temperatura
Temperatura di impiego
min°C-40
max°C+85
Temperatura di stoccaggio
min°C-40
max°C+85
Altre caratteristiche
Segnalaz.No
Segnalatore meccanico posizione contattiNo
Attuatore meccanico di testNo
Classificazione ETIM
ETIM 8.0EC001437 - Relè di commutazione

ETIM for HR302CA024 Relè (EC001437)

Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica2
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicaprofondità (EF000049)
Valore caratteristica12.7 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica15.7 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica29 mm
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica8 A
