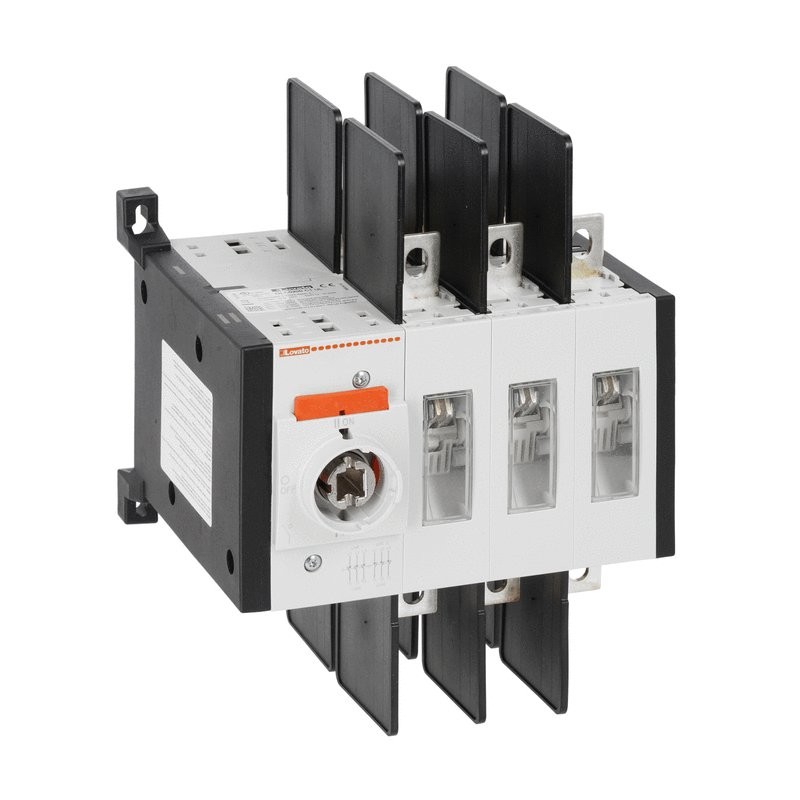

GLC0100C1UL LOVATO INTERRUTTORE CAMBIO 3P 100A UL C1
GLC0100C1UL
LOVATO ELECTRIC
INTERRUTTORE CAMBIO 3P 100A UL C1
INTERRUTTORE DI CAMBIO A TRE POLI, UL1008, 100A
Sezionatori - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice d'ordine | GLC0100C1UL |
| Peso [g] | 3795.18 |
| Unità di imballaggio | 1 |
| Quantità di ordine multi-pack | 1 |
| Dimensioni imballo [mm] | 245X227X200 |
| Volume [cm³] | 11123 |
| Codice a barre [EAN13] | 8013975271353 |
| Codice HS | 85365080 |
dimensioni
Schemi elettrici
Approvazioni:
Culus
Culus
Conformità:
IEC/EN 60947-3
IEC/EN 60947-6-1
IEC/IT 60947-1
IEC/EN 60947-3
IEC/EN 60947-6-1
IEC/IT 60947-1
| Designazione del prodotto | Interruttore di commutazione | |||
| Designazione del tipo di prodotto | GLC UL | |||
| Numero di poli | Nr. | 3 | ||
| Tipo di tensione di funzionamento | corrente alternata | |||
| Caratteristiche di contatto | ||||
| IEC Corrente termica convenzionale ad aria libera Ith | A | 160 | ||
| Tensione nominale di isolamento Ui IEC/EN | V | 1000 | ||
| Tensione nominale di resistenza agli impulsi Uimp | Kv | 12 | ||
| Corrente di funzionamento Ie | ||||
| AC31B · | ||||
| 400V | A | 160 | ||
| 500 V | A | 160 | ||
| 690 V | A | 160 | ||
| AC32B · | ||||
| 400V | A | 160 | ||
| 500 V | A | 160 | ||
| 690 V | A | 160 | ||
| AC33B · | ||||
| 400V | A | 160 | ||
| 500 V | A | 160 | ||
| 690 V | A | 160 | ||
| Dissipazione di potenza per polo max | W | 4 | ||
| Potenza nominale operativa AC23A | ||||
| 400V | Chilowatt | 90 | ||
| 690 V | Chilowatt | 134 | ||
| Potenza reattiva per il controllo dei condensatori en | ||||
| Corrente nominale a breve termine (1s) Icw (rms) | Ka | 8 | ||
| Corrente di cortocircuito condizionale (rms) | Ka | 100 | ||
| Protezione da cortocircuito con fusibile | Classe/A | gG/160 · | ||
| Capacità di produzione AC23A 400V | A | 1600 | ||
| Capacità di rottura AC23A 400V | A | 1280 | ||
| Durata meccanica | Cicli | 20000 | ||
| Caratteristiche meccaniche | ||||
| Posizione operativa | ||||
| normale | Pianta verticale | |||
| ammissibile | Qualunque | |||
| Fissaggio | Vite | |||
| Terminali | ||||
| digitare | M8 x 20 | |||
| Coppia di serraggio per terminali | ||||
| Minimo | Nm | 15 | ||
| Max | Nm | 22 | ||
| Minimo | Ibin · | 132 | ||
| Max | Ibin · | 194 | ||
| Sezione conduttore | ||||
| IEC min | mm² | 70 | ||
| IEC max | mm² | 185 | ||
| AWG/kcmil min | 00 | |||
| AWG/kcmil max | 400 | |||
| Dati tecnici UL | ||||
| UL Standard | UL1008 · | |||
| Classificazione corrente per uso generale | A | 100 | ||
| Motore trifase a corrente HORSE/FLA | ||||
| 240V | CV | 30/80 | ||
| 480V | CV | 75/96 | ||
| 600 V | CV | 100/99 | ||
| Classificazione di cortocircuito | kA rms | 200 | ||
| Potenza di cortocircuito con fusibile | Classe/A | J/100 · | ||
| Alette del kit terminale UL | GLX500 - GLX501 | |||
| Dimensioni minime dell'involucro alla corrente nominale | ||||
| millimetro | millimetro | 400 x 250 x 150 | ||
| in | in | 15,8 x 9,9 x 5,9 | ||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Minimo | °C | -25 | ||
| Max | °C | +55 | ||
| Temperatura di stoccaggio | ||||
| Minimo | °C | -40 | ||
| Max | °C | +70 | ||
| Altitudine massima | m | 3000 | ||
| Classificazione ETIM | ||||
| ETIM 8,0 | EC000216 - Interruttore sezionatore | |||
