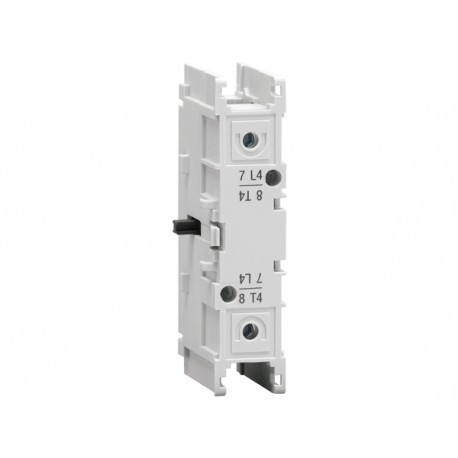

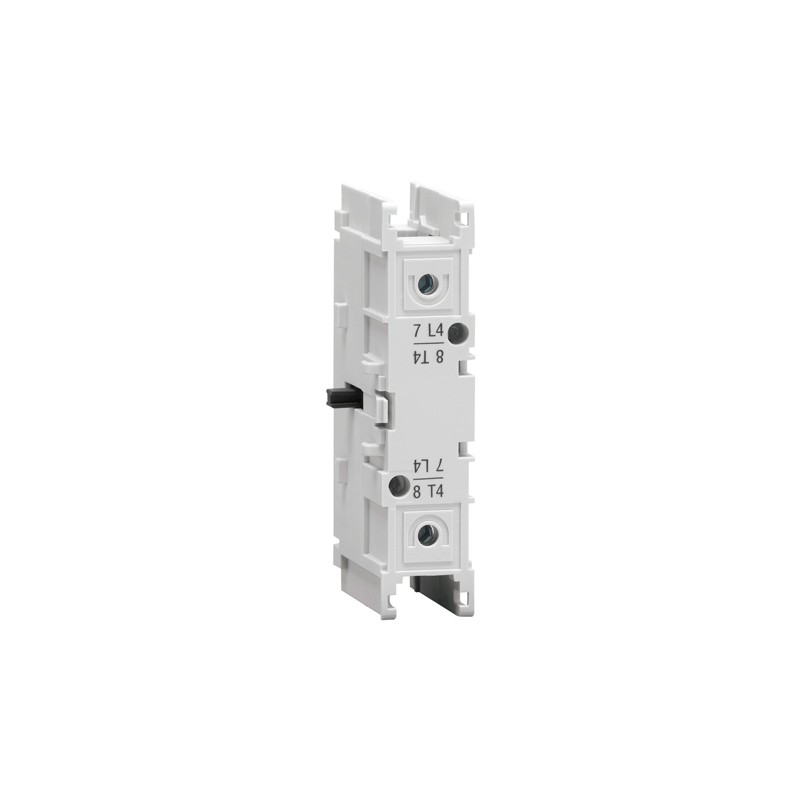

GAX42160C LOVATO GRUPPO PORTA 4POLE 160A
GAX42160C
LOVATO ELECTRIC
GRUPPO PORTA 4POLE 160A
COMPLEMENTO AL QUARTO POLO, OPERAZIONE DI CHIUSURA SIMULTANEA COME POLI DI COMMUTAZIONE. PER GA160C, VERSIONE 160A
Sezionatori - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | GAX42160C |
| Peso [g] | 128 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [mm] | 120X045X060 |
| Volume [cm³] | 324 |
| Bar code [EAN13] | 8013975297445 |
| HS Code | 85365080 |
Dimensioni
Schema elettrico
Omologazioni:
Conformità:
IEC/EN 60947-3
IEC/EN 60947-1
IEC/EN 60947-3
IEC/EN 60947-1
| Denominazione del prodotto | Quarto polo aggiuntivo | |||
| Tipo | GAX42 | |||
| Numero di poli | Nr. | 1 | ||
| Tipo di tensione di funzionamento | AC | |||
| Caratteristiche dei contatti | ||||
| Corrente convenzionale termica in aria libera Ith IEC | A | 160 | ||
| Tensione nominale di isolamento IEC/EN | V | 1000 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 8 | ||
| Corrente di impiego Ie | ||||
| AC21A | ||||
| 400V | A | 160 | ||
| 500V | A | 160 | ||
| 690V | A | 160 | ||
| AC22A | ||||
| 400V | A | 160 | ||
| 500V | A | 125 | ||
| 690V | A | 125 | ||
| AC23A | ||||
| 400V | A | 125 | ||
| 500V | A | 100 | ||
| 690V | A | 47 | ||
| Potere di chiusura AC23A 400V | A | 1250 | ||
| Potere di apertura AC23A 400V | A | 1000 | ||
| Durata meccanica | cycles | 30000 | ||
| Durata elettrica AC21A | cycles | 1500 (AC23A 400V) | ||
| Caratteristiche meccaniche | ||||
| Attacchi | ||||
| tipo | A bussola | |||
| larghezza morsetto | mm | 12.4 | ||
| altezza morsetto | mm | 10.4 | ||
| vite | M8 | |||
| utensile | Metric Allen key 4 | |||
| Coppia di serraggio terminali | ||||
| min | Nm | 5 | ||
| max | Nm | 6 | ||
| min | Ibin | 3.75 | ||
| max | Ibin | 4.5 | ||
| Sezione dei conduttori | ||||
| IEC min | mm² | 4 | ||
| IEC max | mm² | 70 | ||
| AWG/kcmil min | 12 | |||
| AWG/kcmil max | 1 | |||
| Condizioni ambientali | ||||
| Temperatura di impiego | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Altitudine massima | m | 3000 | ||
| Tolleranze e protezioni | ||||
| Grado di inquinamento | 3 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC002498 - Accessori per dispositivi di commutazione bassa tensione | |||
