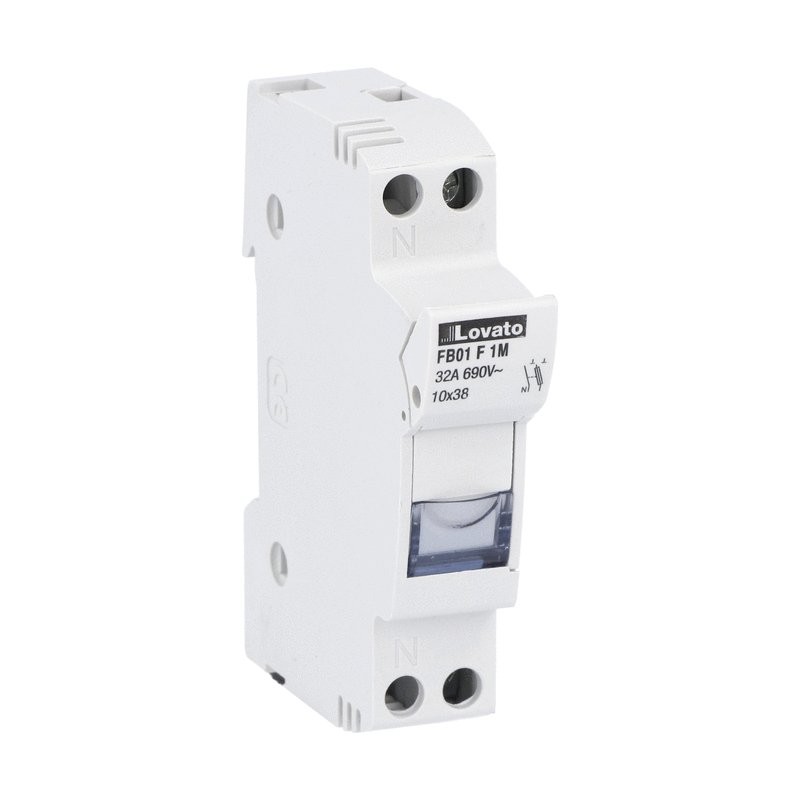

FB01F1M LOVATO PORTAFUSIBILI 1P+N 10X38 1 MODULO
FB01F1M
LOVATO ELECTRIC
PORTAFUSIBILI 1P+N 10X38 1 MODULO
PORTAFUSIBILI, PER FUSIBILI DI 10X38MM. CORRENTE NOMINALE 32A A 690VAC, 1P+N. SENZA INDICATORE DI STATO. 1 MODULO
Portafusibili e fusibili - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Più venduti
▲Dettagli
▲| Codice di ordinazione: | FB01F1M |
| Peso [g] | 73 |
| Q.tà per imballo | 12 |
| Q.tà multipla conf. per ordine | 12 |
| Dimensioni imballo [mm] | 227X085X065 |
| Volume [cm³] | 104.515 |
| Bar code [EAN13] | 8013975208717 |
| HS Code | 85389099 |
Dimensioni
Schema elettrico
Omologazioni:
EAC
EAC
Conformità:
IEC/EN 60269-1
IEC/EN 60269-2
IEC/EN 60947-1
IEC/EN 60947-3
UL 4248-1
CSA C22.2 n°4248.1
IEC/EN 60269-1
IEC/EN 60269-2
IEC/EN 60947-1
IEC/EN 60947-3
UL 4248-1
CSA C22.2 n°4248.1
| Denominazione del prodotto | Portafusibili | |||
| Tipo | FB | |||
| Numero di moduli DIN | 1 | |||
| Tipo di tensione di funzionamento | AC | |||
| Caratteristiche elettriche | ||||
| Corrente nominale massima IEC (In) | A | 32 | ||
| Tensione nominale massima IEC (Un) | V | 690 | ||
| Categoria di utilizzazione | AC22B 500V - AC21B 690V | |||
| Coefficiente di declassamento della corrente nominale In in funzione della temperatura | ||||
| 20°C | 1 | |||
| 30°C | 0.95 | |||
| 40°C | 0.9 | |||
| 50°C | 0.8 | |||
| 60°C | 0.7 | |||
| 70°C | 0.5 | |||
| Coefficiente di declassamento della corrente nominale In per portafusibili affiancati (poli) | ||||
| 1-4 | 1 | |||
| 5-6 | 0.8 | |||
| 7-9 | 0.7 | |||
| ≥10 | 0.6 | |||
| Corrente nominale (In) | A | 32 | ||
| Condizioni ambientali | ||||
| Temperatura di impiego | ||||
| min | °C | -20 | ||
| max | °C | +70 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | +80 | ||
| Altitudine massima | m | 3000 | ||
| Caratteristiche meccaniche | ||||
| Posizione di montaggio | ||||
| Normale | Piano verticale | |||
| Ammessa | Qualsiasi | |||
| Fissaggio | Guida DIN 35mm | |||
| Coppia di serraggio terminali | ||||
| max | Nm | 2.5 | ||
| max | Ibin | 22 | ||
| Sezione dei conduttori | ||||
| Flessibili max (IEC) | mm² | 16 | ||
| flessibili max (AWG/kcmil) | 8 | |||
| Rigidi max (IEC) | mm² | 16 | ||
| rigidi max (AWG/kcmil) | 8 | |||
| Peso prodotto | g | 62 | ||
| Tolleranze e protezioni | ||||
| Grado di protezione IP frontale | IP20 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC002705 - Supporto per fusibile cilindrico | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE LOVATO IT.pdf | 141 Mbytes |
|
