LOVATO ELECTRICAntipasti soft / Starter Static - LOVATO ELECTRICADXNB04524 LOVATO SOFT STARTER 45A AUX 24VAC/DC BASIC

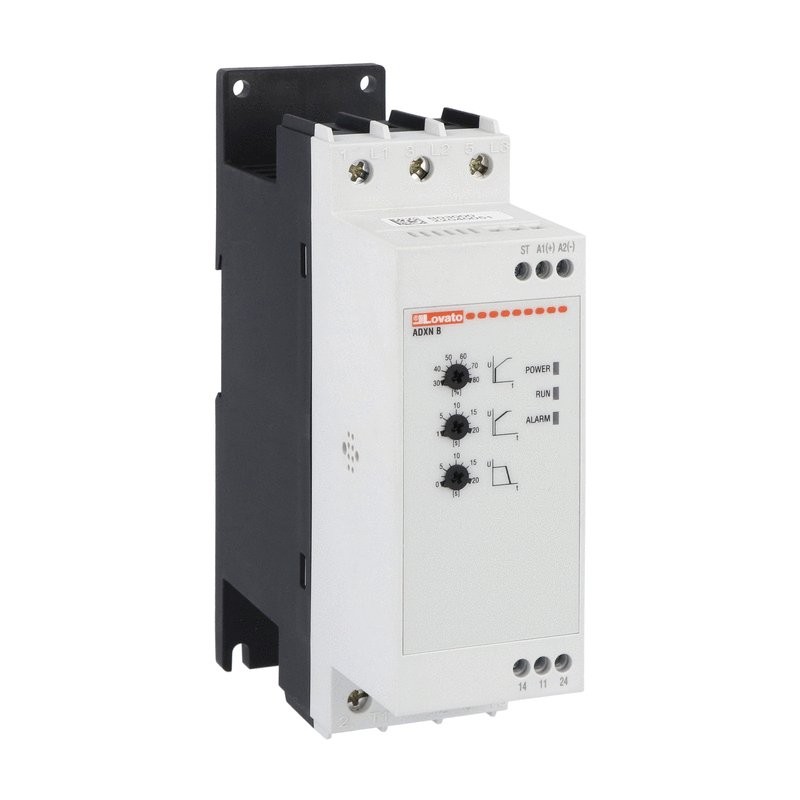

LOVATO ELECTRIC ADXNB04524 ADXNB04524 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ADXNB04524 LOVATO SOFT STARTER 45A AUX 24VAC/DC BASIC

Riferimento: ADXNB04524

Produttore: LOVATO ELECTRIC

Descrizione:

SOFT STARTER 45A AUX 24VAC/DC BASIC
Antipasto morbido, ADXNB... tipo, versione base, con relè bypass integrato, ventola incorporata. Alimentazione ausiliaria 24VAC/DC. Tensione nominale di esercizio 208...600VAC, 45A

Categorie:

  • Apparecchi elettrici a bassa tensione > starter progressivo
  • LOVATO ELECTRIC > Antipasti soft / Starter Static - LOVATO ELECTRIC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 493,26 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Codice di ordinazione:ADXNB04524
Peso [g]0.66
Q.tà per imballo1
Q.tà multipla conf. per ordine1
Dimensioni imballo [mm]185X176X084
Volume [cm³]2800
Bar code [EAN13]8013975299098
HS Code85044090
Dimensioni
Schema elettrico
Omologazioni:
cULus
EAC
RCM (pending)
Conformità:
IEC/EN/BS 60947-1
IEC/EN/BS 60947-4-2
UL 60947-4-2
CSA C22.2 n° 60947-4-2
Denominazione del prodottoSoft starter basic
TipoADXNB
Tipo motoreAsincrono trifase
Caratteristiche elettriche
Alimentazione
Tipologia di reteTrifase
Tensione nominaleV208…600VAC
tensione ausiliaria (US)24VAC/DC
Frequenza nominaleHz50/60
Corrente nominale avviatore IeA45
Potenza nominale motore
Dati IEC (T≤40°C)
230VACkW11
400VACkW22
500VACKW30
Dati UL (T≤40°C)
220-240VACHP15
380-415VACHP25
440-480VACHP30
550-600VACHP40
Numero di fasi controllateNr.2
Bypass integratoSi
Sistema di raffreddamentoForzato
Tensione nominale di isolamento UiV600
Interfaccia di programmazione
PotenziometriSettings: starting voltage, acceleration ramp, deceleration ramp
DisplayNo
Programmazione con NFCNo
Porta otticaNo
Regolazioni di avviamento e arresto
AvviamentoVoltage ramp
ArrestoRampa di tensione o arresto a ruota libera
Rampa di acceleraziones1-20
Rampa di deceleraziones0-20
Tensione di avviamento%30-80
Protezioni
Protezione alimentazioneNo power line, phase loss, frequency out of limits, phase sequence (configurable)
Protezione avviatoreOvertemperature
Ingressi e Uscite
Ingressi digitali
Numero di ingressi digit.Nr.1
Tipo ingressi digit.Volt-free contact
Funzioni ingressi digit.Motor start
Uscite digitali
Numero di uscite digit.Nr.2
Configurazione uscite digit.2 NO contacts with the same common, 5A 250VAC AC1 - 5A 30 VDC
Funzioni uscite digit.Line contactor (Run), TOR (Top Of Ramp)
Interfacce di comunicazione
Interfaccia di comunicazionecyclesNo
Condizioni ambientali
Temperatura
Temperatura di impiego
min°C-20
max°C+60°C (with current derating >40°C)
Temperatura di stoccaggio
min°C-30
max°C+80
Altitudine massimam1000 without derating of the starter current
Umidità relativa%<80%
Grado di inquinamento2
Categoria di installazioneIII
Custodia
MontaggioScrew-fixing or 35mm DIN rail (IEC/EN/BS 60715)
Grado di protezione IPIP20
Dimensioni (L x A x P)mm45 x 159 x 128.4
Peso prodottoKg0.66
Classificazione ETIM
ETIM 8.0EC000640 - Starter progressivo

ETIM for ADXNB04524 Apparecchi elettrici a bassa tensione (EC000640)

Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicatensione d'esercizio nominale Ue (EF002418)
Valore caratteristica208 V
Nome caratteristicacontrollo della coppia (EF009215)
Valore caratteristicaNo
Nome caratteristicacavallottamento interno (EF009214)
Valore caratteristicaNo
Nome caratteristicaprotezione integrata contro il sovraccarico del motore (EF007297)
Valore caratteristicaNo
Nome caratteristicacon display (EF000458)
Valore caratteristicaNo
Nome caratteristicatemperatura ambiente nominale senza derating (EF007074)
Valore caratteristica60 °C
Nome caratteristicapotenza nominale motore trifase, circuito standard, a 400 V (EF007054)
Valore caratteristica22 kW
Nome caratteristicapotenza nominale motore trifase, circuito standard, a 230 V (EF007053)
Valore caratteristica11 kW
Nome caratteristicacorrente d'esercizio nominale Ie a 40°C Tu (EF007039)
Valore caratteristica45 A

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOGARE LOVATO IT
78 Mbytes
