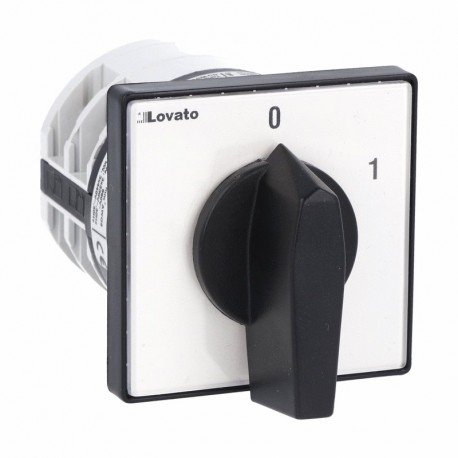

7GN3292U GN3292U LOVATO COMMUTATORE A CAMME, SERIE GN, ESECUZIONE U MONTAGGIO FRONTALE. INTERRUTTORE, QUADRI..
7GN3292U
GN3292U
LOVATO ELECTRIC
COMMUTATORE A CAMME, SERIE GN, ESECUZIONE U MONTAGGIO FRONTALE. INTERRUTTORE, QUADRIPOLARE - N° 2 ELEMENTI - SCHEMA 92, 32A
Interruttore 4 poli GN92 32 A Modello U 65x65
INTERRUTTORE A CAMME ROTATIVO SERIE 7GN, INTERRUTTORE ON/OFF 32A A 4 POLI, PER MONTAGGIO FRONTALE CON MANIGLIA NERA, FRONTALINO 65X65MM
Interruttori a camme rotanti - LOVATO ELECTRIC
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LOVATO ELECTRIC
Dettagli
▲| Codice di ordinazione: | 7GN3292U |
| Peso [g] | 232 |
| Q.tà per imballo | 1 |
| Q.tà multipla conf. per ordine | 1 |
| Dimensioni imballo [mm] | 068X068X105 |
| Volume [cm³] | 485.52 |
| Bar code [EAN13] | 3850144002586 |
| HS Code | 85365080 |
UL
cCSAus
EAC
IEC/EN/BS 60947-1
IEC/EN/BS 60947-3
IEC/EN/BS 60947-5-1
UL60947-4-1
CSA C22.2 n° 14
| Denominazione del prodotto | Commutatori a camme | |||
| Tipo | 7GN32 | |||
| Caratteristiche generali | ||||
| Schema | 92 - Interruttore 4 poli | |||
| Numero di elementi | 2 | |||
| Esecuzione | Per montaggio frontale con maniglia nera (U) | |||
| Caratteristiche dei contatti | ||||
| Tensione nominale di isolamento | ||||
| IEC/EN | V | 690 | ||
| UL/CSA | V | 600 | ||
| Tensione nominale di tenuta ad impulso (Uimp) | kV | 6 | ||
| Corrente convenzionale termica in aria libera Ith | ||||
| IEC/EN | A | 32 | ||
| UL/CSA | A | 40 | ||
| Tensione di funzionamento nominale | V | 480 | ||
| Tensione nominale di tenuta a impulso | kV | 4 | ||
| Max. calibro fusibili per protezione da corto circuito In (gG) | ||||
| 10kA | A | 32 | ||
| 15kA | A | 32 | ||
| 25kA | A | 32 | ||
| 50kA | A | 32 | ||
| Corrente nominale di breve durata Icw | ||||
| 1s | A | 800 | ||
| Conducibilità | 10/5 mA/V | |||
| Corrente di impiego Ie IEC/EN | ||||
| AC1/AC21A | ||||
| A | 32 | |||
| AC15 | ||||
| 110V | A | 25 | ||
| 220/230V | A | 20 | ||
| 380/400V | A | 10 | ||
| 660/690V | A | 2 | ||
| Potenza nominale di impiego in AC | ||||
| trifase AC3 | ||||
| 220/230V | kW | 7.5 | ||
| 380/440V | kW | 11 | ||
| 500/690V | kW | 11 | ||
| monofase AC3 | ||||
| 110V | kW | 2.2 | ||
| 220/230V | kW | 4 | ||
| 380/440V | kW | 6.5 | ||
| trifase AC23A | ||||
| 220/230V | kW | 8 | ||
| 380/440V | kW | 15 | ||
| 500/690V | kW | 18.5 | ||
| monofase AC23A | ||||
| 110V | kW | 2.2 | ||
| 220/230V | kW | 4 | ||
| 380/440V | kW | 7.5 | ||
| Corrente nominale di impiego in DC | ||||
| DC21A | ||||
| 48V | A | 32 | ||
| 60V | A | 32 | ||
| 110V | A | 6 | ||
| 220V | A | 0.9 | ||
| DC23A (poli in serie) | ||||
| 24V | A | 32 (1) | ||
| 48V | A | 32 (2) | ||
| 60V | A | 32 (3) | ||
| 110V | A | 15 (3) | ||
| 220V | A | 12 (4) | ||
| DC13 | ||||
| 24V | A | 32 | ||
| 48V | A | 25 | ||
| 60V | A | 16 | ||
| 110V | A | 3 | ||
| 220V | A | 0.5 | ||
| Potenza dissipata | W | 1.5 | ||
| Caratteristiche meccaniche | ||||
| Attacchi vite | M4 | |||
| Coppia di serraggio terminali max | Nm | 1.2 | ||
| Sezione dei conduttori | ||||
| AWG - Cavo rigido | ||||
| min | AWG | 16 | ||
| max | AWG | 8 | ||
| AWG - Cavo flessibile | ||||
| min | AWG | 16 | ||
| max | AWG | 10 | ||
| Sezione dei conduttori (IEC) - Cavo flessibile | ||||
| min | mm² | 1.5 | ||
| max | mm² | 4 | ||
| Sezione dei conduttori (IEC) - Cavo rigido | ||||
| min | mm² | 1.5 | ||
| max | mm² | 6 | ||
| Durata meccanica | cycles | 5x10⁶ | ||
| Dati tecnici UL | ||||
| Interruttori per motori a comando diretto | ||||
| Per motore trifase | ||||
| 120V | HP | 5 | ||
| 240V | HP | 10 | ||
| 480V | HP | 15 | ||
| 600V | HP | 15 | ||
| Per motore monofase | ||||
| 120V | HP | 2 | ||
| 240V | HP | 5 | ||
| Condizioni ambientali | ||||
| Temperatura | ||||
| Temperatura di impiego | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Temperatura di stoccaggio | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Tolleranze e protezioni | ||||
| Grado di protezione IP frontale | IP40 | |||
| Grado di protezione Terminali | IP00 | |||
| Classificazione ETIM | ||||
| ETIM 8.0 | EC001105 - interruttore | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| 7GN3292U GN3292U 10-Commutatori-a-camme-10-gennaio-2018_IT.pdf | 829 Kbytes |
 |
