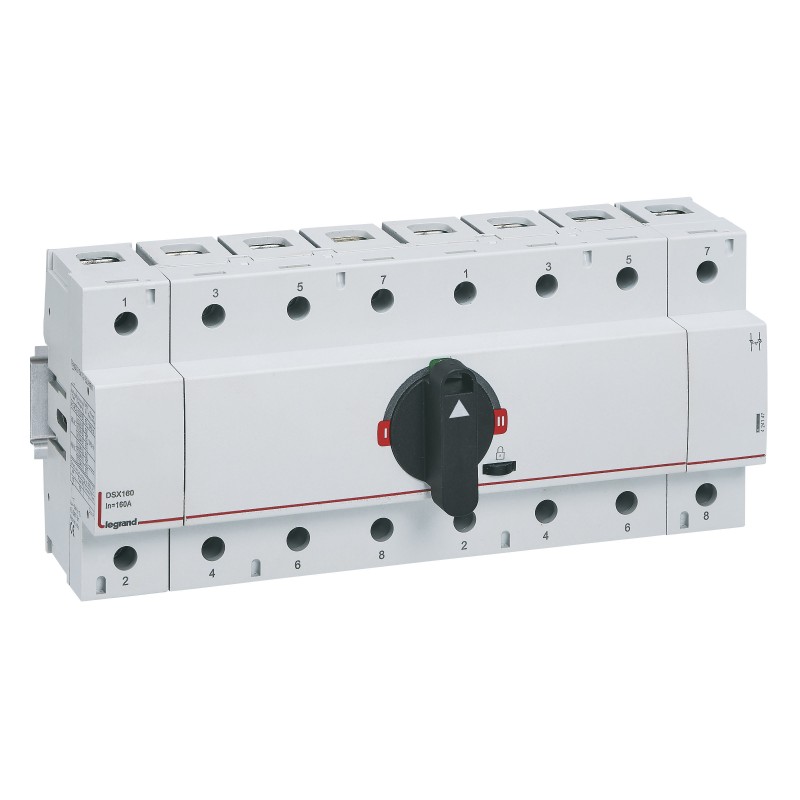

424147 LEGRAND DSX TSE SWITCH DIN 4P 160A

Interruttore DSX TSE DIN - 160A - 4P - 12 moduli - Controllo frontale diretto - Maniglia nera - Meccanismo interno indipendente dalla velocità di rotazione della manopola - Usa categoria AC23 A/B (415 V ~) - Telecomando con possibilità di blocco in posizione aperta (cand Φ 6mm) - Morsetti a staffa - Accetta cavi in rame e alluminio - Può essere equipaggiato con fino a 4 contatti ausiliari (Ref 424208), 2 contatti su ciascun lato.

Funzionamento come interruttore principale	Sì
Funzionamento come interruttore di manutenzione/riparazione	Sì
Funzionamento come interruttore di sicurezza	Sì
Esecuzione come dispositivo di arresto di emergenza	Sì
Esecuzione come switch-inverter	No
Numero di interruttori	2
Tensione operativa nominale massima Ue AC	690 V
Corrente nominale permanente Iu	160 A
Corrente permanente assegnata a AC-23, 400 V	160 A
Corrente permanente assegnata con AC-21, 400 V	160 A
Resistenza di corrente nominale di breve durata Icw	3 kA
Potenza operativa nominale a 400 V c.a.-23	64 kW
Corrente nominale di cortocircuito condizionale IQ	14 KA
Numero di poli	4
Numero di contatti ausiliari normalmente chiusi	4
Numero di contatti ausiliari normalmente aperti	4
Azionamento motorizzato opzionale	No
Azionamento motorizzato integrato	No
Rilascio della tensione opzionale	No
Costruzione del dispositivo	Tecnica integrata fissa per dispositivo integrato
Montaggio a pavimento	No
Adatto per il montaggio frontale a 4 fori	Sì
Adatto per il montaggio frontale centrale	No
Adatto per l'installazione su distributore	No
Esecuzione dell'elemento attuatore	Manopola rotante (manopola)

Interbloccabile	No
Tipo di connessione del circuito di corrente principale	Morsetto per cavi
Grado di protezione (IP), anteriore	IP20
Grado di protezione (NEMA)	1
Larghezza	216 millimetri
altezza	95 millimetri
profondità	67,2 millimetri
Temperatura di funzionamento (Min-Max)	-25-70 °C
Temperatura di Stoccaggio (Min-Max)	-25-70 °C
Tipo di tensione	BISESSUALE
Direzione dell'alimentazione elettrica	Dall'alto o dal basso
Visualizzazione dei contrassegni sui morsetti di collegamento	No
colore	Grigio
Numero RAL	7035
Privo di alogeni	Sì
Capacità terminale (Min-Max)	25-70 millimetri²
Tipo di connessione	cavo
Spazio etichetta/Area di stampa	No
Contiene batteria e/o accumulatore	No
Designazione IEC	Non applicabile , Non applicabile
Batteria o accumulatore (Pack1)	Non applicabile
Composizione articolo (Pack1)	Non applicabile
Batteria o accumulatore (Pack2)	Non applicabile
Composizione articolo (Pack2)	Non applicabile
