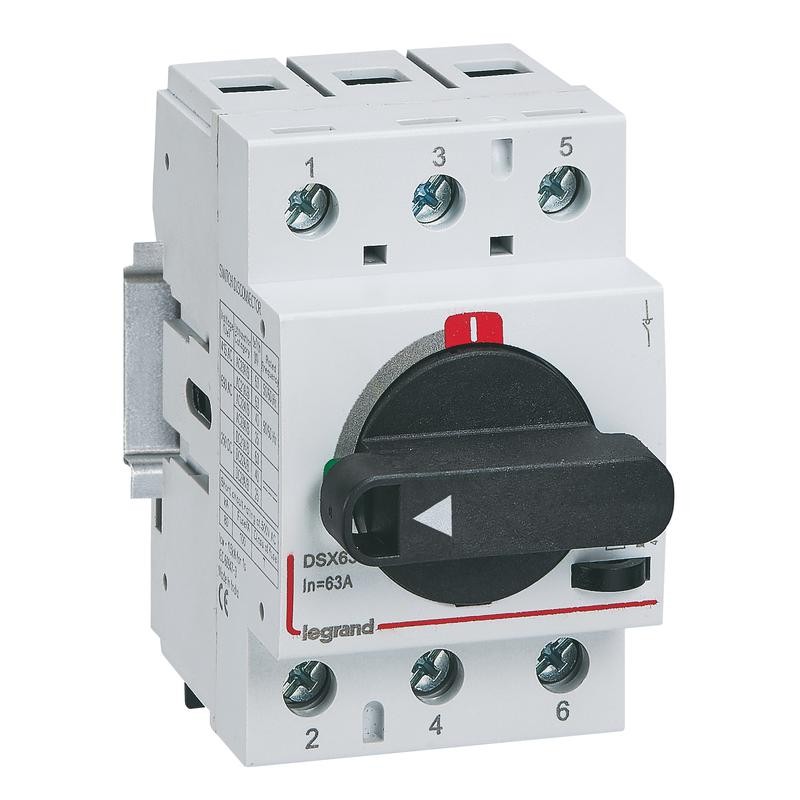

424002 LEGRAND DSX SEZIONATORE DIN SD 3P 63A
424002
LEGRAND
DSX SEZIONATORE DIN SD 3P 63A
DSX SD DIN - 63A - Sezionatore 3P - comando diretto frontale - maniglia nera
DSX SD DIN - 63A - Sezionatore 3P - comando frontale diretto - nero
Apparecchi elettrici a bassa tensione > Sezionatore
CONTATTORI / DISCONNETTORI INDUSTRIALI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND
Più venduti
▲Dettagli
▲
Sezionatore DIN SD DSX - 63A - 3P - Larghezza: 3 moduli - Comando diretto frontale - Maniglia nera - Meccanismo interno indipendente dalla velocità di rotazione della maniglia - Categoria di utilizzo AC23 A/B (415V ~) - Telecomando con possibilità di blocco in posizione aperta (lucchetto Φ 6mm) - Terminali a staffa - Accetta cavi in rame e alluminio - Può essere dotato di un massimo di 4 contatti ausiliari (Ref 424208), 2 contatti per lato.
| Funzionamento come interruttore principale | Sì |
|---|---|
| Funzionamento come interruttore di manutenzione/riparazione | Sì |
| Funzionamento come interruttore di sicurezza | Sì |
| Esecuzione come dispositivo di arresto di emergenza | Sì |
| Esecuzione come switch-inverter | No |
| Numero di interruttori | 1 |
| Tensione operativa nominale massima Ue AC | 690 V |
| Corrente nominale permanente Iu | 63 A |
| Corrente permanente assegnata a AC-23, 400 V | 63 A |
| Corrente permanente assegnata con AC-21, 400 V | 63 A |
| Resistenza di corrente nominale di breve durata Icw | 1,5 kA |
| Potenza operativa nominale a 400 V c.a.-23 | 25,2 kW |
| Corrente nominale di cortocircuito condizionale IQ | 3 kA |
| Numero di poli | 3 |
| Numero di contatti ausiliari normalmente chiusi | 4 |
| Numero di contatti ausiliari normalmente aperti | 4 |
| Azionamento motorizzato opzionale | No |
| Azionamento motorizzato integrato | No |
| Rilascio della tensione opzionale | No |
| Costruzione del dispositivo | Tecnica integrata fissa per dispositivo integrato |
| Montaggio a pavimento | No |
| Adatto per il montaggio frontale a 4 fori | No |
| Adatto per il montaggio frontale centrale | No |
| Adatto per l'installazione su distributore | Sì |
| Esecuzione dell'elemento attuatore | Manopola rotante (manopola) |
| Interbloccabile | No |
|---|---|
| Tipo di connessione del circuito di corrente principale | Morsetto per cavi |
| Grado di protezione (IP), anteriore | IP20 |
| Grado di protezione (NEMA) | 1 |
| Larghezza | 52,5 millimetri |
| altezza | 83 millimetri |
| profondità | 67,2 millimetri |
| Temperatura | -25-70 °C |
| Temperatura di conservazione | -25-70 °C |
| Tipo di tensione | BISESSUALE |
| Direzione dell'alimentazione elettrica | Dall'alto o dal basso |
| Visualizzazione dei contrassegni sui morsetti di collegamento | Sì |
| colore | Grigio |
| Numero RAL | 7035 |
| Privo di alogeni | Sì |
| Capacità del terminale | 10-16 millimetri² |
| Tipo di connessione | cavo |
| Spazio etichetta/Area di stampa | No |
| Contiene batteria e/o accumulatore | No |
| Designazione IEC | Non applicabile , Non applicabile |
| Batteria o accumulatore (Pack1) | Non applicabile |
| Composizione articolo (Pack1) | Non applicabile |
| Batteria o accumulatore (Pack2) | Non applicabile |
| Composizione articolo (Pack2) | Non applicabile |
| Caratteristica | Valore |
|---|---|
| versione interruttore di sicurezza (EF006985) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| altezza (EF000040) | 83 mm |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 4 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| versione interruttore principale (EF006981) | Sì |
| corrente nominale permanente per AC-23, 400V (EF011777) | 63 A |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 4 |
| bloccabile (EF006281) | No |
| resistenza a corrente di breve durata Icw (EF007050) | 1.5 kA |
| sganciatore di tensione opzionale (EF007491) | No |
| indice di protezione (NEMA) (EF011959) | 1 |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | serracavo |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| numero di interruttori (EF005586) | 1 |
| azionamento a motore integrato (EF006697) | No |
| versione invertitore (EF009408) | No |
| tipo di elemento di azionamento (EF006976) | manopola rotativa |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 3 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 25.2 kW |
| corrente permanente nominale Iu (EF001389) | 63 A |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| azionamento a motore opzionale (EF007386) | No |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 63 A |
| adatto per montaggio distributore (EF007262) | Sì |
| profondità (EF000049) | 67.2 mm |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| larghezza (EF000008) | 52.5 mm |
