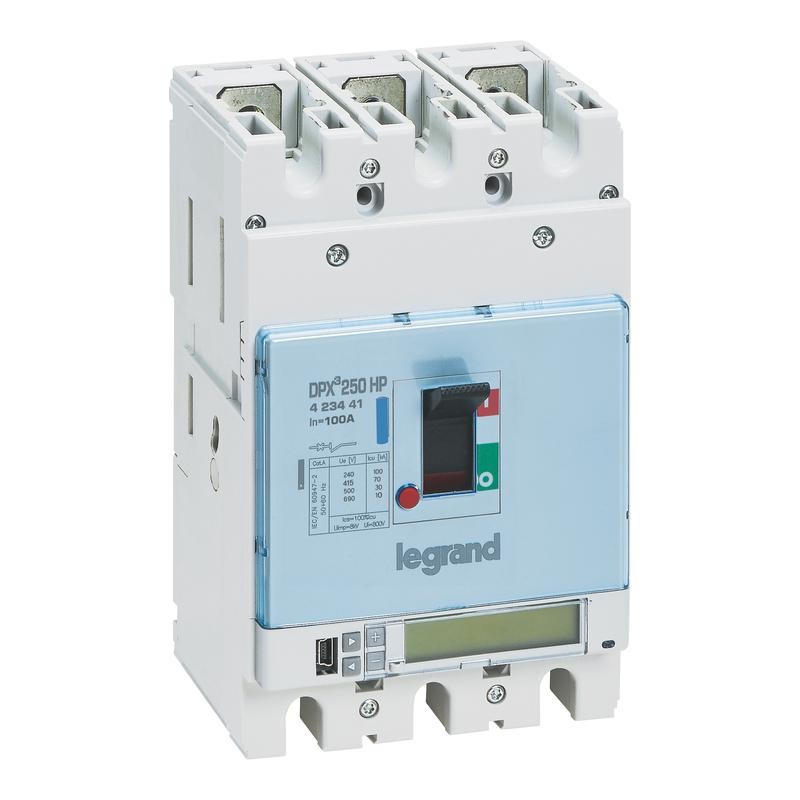

423441 LEGRAND DPX³ 250HP S10 3P 100A 70KA

Adatta a tutti i cantieri, la gamma DPX³ offre 4 dimensioni di interruttori scatolati, per calibri compresi tra 16 A e 1600 A e potenze di interruzione che vanno da 16 a 100 kA. Offre inoltre un'ampia gamma di versioni per soddisfare tutte le esigenze: interruttori automatici o elettronici in base al livello di protezione richiesto, dispositivi fissi, sezionali e rimovibili in base al livello di manutenzione desiderato e interruttori differenziali. Con gli interruttori elettronici DPX³ con misura integrata, è possibile monitorare i parametri e i consumi dei diversi circuiti dell'impianto, senza l'utilizzo di dispositivi o accessori aggiuntivi. La selettività tra gli interruttori è ottimale grazie alle prestazioni dei dispositivi DPX³, in configurazioni critiche, la selettività dinamica e la selettività logica offerte dalle unità di protezione dell'elettronico DPX³ assicurano la massima continuità di servizio.

Corrente nominale permanente Iu	100 A
Tensione nominale	230-690 V
Corrente nominale di cortocircuito alla corrente di interruzione Icu a 50 Hz 400 V	70 kA
Impostazione di rilascio del sovraccarico corrente	40-100 A
Campo di regolazione dello scatto istantaneo in cortocircuito	150-1000 A
Costruzione del dispositivo	Tecnica integrata fissa per dispositivo integrato
Protezione integrata contro i guasti a terra	No
Tipo di connessione del circuito di corrente principale	Connessione a vite
Adatto per il montaggio su guida DIN	No
Montaggio su guida DIN opzionale	No
Numero di contatti ausiliari come contatto di modifica	2
Con allarme attivato	Sì
Con sganciatore a bassa tensione integrato	No
Numero di poli	3
Posizione di connessione per il circuito di tensione principale	fronte
Esecuzione dell'elemento attuatore	Maneggiare
Dispositivo completo con dispositivo di protezione	Sì
Azionamento motorizzato integrato	No

Azionamento motorizzato opzionale	Sì
Classe di protezione (IP)	IP30
Larghezza	105 millimetri
altezza	165 millimetri
profondità	112 millimetri
Resistenza agli urti	Non applicabile
Temperatura	-5-70 °C
Temperatura di conservazione	-25-85 °C
Tipo di tensione	CORRENTE ALTERNATA
frequenza	50-60 Hz
Direzione dell'alimentazione elettrica	Non applicabile
Visualizzazione dei contrassegni sui morsetti di collegamento	No
colore	Grigio
Numero RAL	7035
Privo di alogeni	Sì
Capacità del terminale	2,5-120 millimetri²
Tipo di cavo di collegamento	Flessibile o rigido
Spazio etichetta/Area di stampa	No
