LEGRANDDPX3 SCATOLA STAMPATA423060 LEGRAND DPX3250HP MAG 3P 16A 50KA

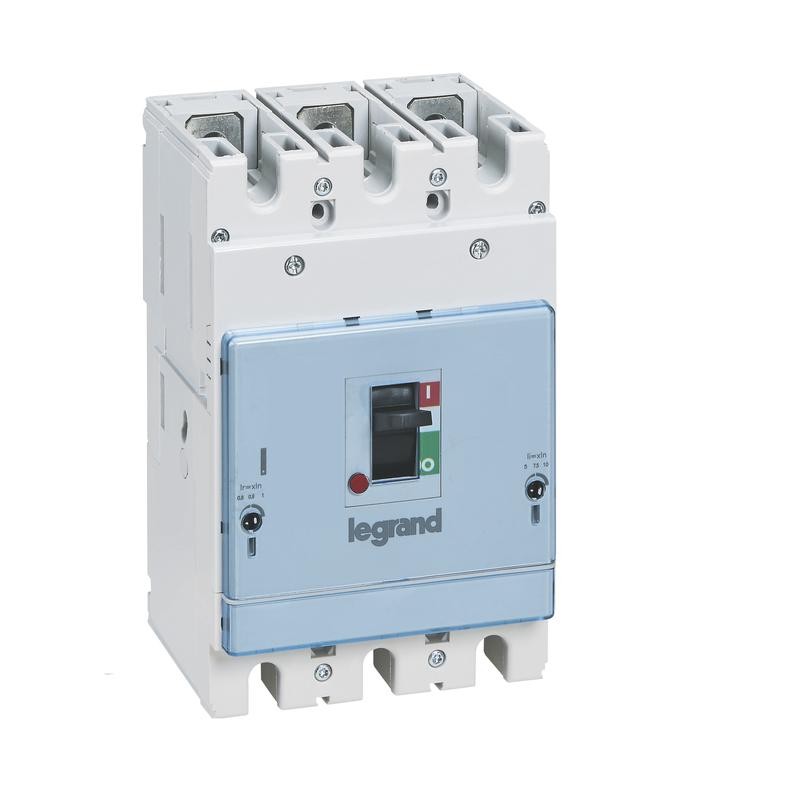

LEGRAND 423060 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

423060 LEGRAND DPX3250HP MAG 3P 16A 50KA

Codice: 423060

Produttore: LEGRAND

Descrizione:

DPX3250HP MAG 3P 16A 50KA
DPX³ 250 HP scatolato - interruttore magnetotermico - 3P - Icu 50kA (400 V~) - In 16A
Interruttore scatolato DPX³ 250 HP - interruttore magnetotermico - 3P - 50kA - 16A

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • LEGRAND > DPX3 SCATOLA STAMPATA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 433,70 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 15-17 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Panoramica

Interruttore scatolato per interruttori automatici - versione fissa - Termico regolabile da 0,8 a 1 In - Magnetico fisso a 400A per In≤40A, regolabile da 6,5 a 13 In per In=50A, regolabile da 5 a 10 In per In≥63A - Icu 50kA (400 V~) - 3P - In 16A.

descrizione
Interruttori scatolati DPX³ 250 HP da 16 a 250A - Montati su piastra di montaggio in scatole e armadi XL³ e XL³ S - Garantiscono il taglio, il controllo, la disconnessione e la protezione delle linee elettriche a bassa tensione - Include viti per i collegamenti, viti di fissaggio e divisori di separazione - Possono essere dotati di terminali di connessione da 120 mm² max (cavo flessibile) o 150 mm² max (cavo rigido) - Sono dotati di ausiliari - Regolazioni sigillabili - Conformi alla norma UNE-EN 60947-2.

Indicazioni

Corrente nominale permanente Iu16 A
Tensione nominale230-690 V
Corrente nominale di cortocircuito alla corrente di interruzione Icu a 50 Hz 400 V50 kA
Impostazione di rilascio del sovraccarico correnteIl 14-16
Campo di regolazione dello scatto istantaneo in cortocircuitoIl 0-400
Costruzione del dispositivoTecnica integrata fissa per dispositivo integrato
Protezione integrata contro i guasti a terraNo
Tipo di connessione del circuito di corrente principaleConnessione a vite
Adatto per il montaggio su guida DINNo
Montaggio su guida DIN opzionaleNo
Numero di contatti ausiliari come contatto di modifica2
Con allarme attivatoSì
Con sganciatore a bassa tensione integratoNo
Numero di poli3
Posizione di connessione per il circuito di tensione principalefronte
Esecuzione dell'elemento attuatoreManeggiare
Dispositivo completo con dispositivo di protezioneSì
Azionamento motorizzato integratoNo
Azionamento motorizzato opzionaleSì
Classe di protezione (IP)IP30
Larghezza105 millimetri
altezza165 millimetri
profondità112 millimetri
Resistenza agli urtiNon applicabile
Temperatura-5-70 °C
Temperatura di conservazione-25-85 °C
Tipo di tensioneCORRENTE ALTERNATA
frequenza50-60 Hz
Direzione dell'alimentazione elettricaNon applicabile
Visualizzazione dei contrassegni sui morsetti di collegamentoNo
coloreGrigio
Numero RAL7035
Privo di alogeniSì
Capacità del terminale2,5-120 millimetri²
Tipo di cavo di collegamentoFlessibile o rigido
Spazio etichetta/Area di stampaNo

ETIM for 423060 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica2
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica14 A
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica50 kA
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica16 A
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica230 V
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
