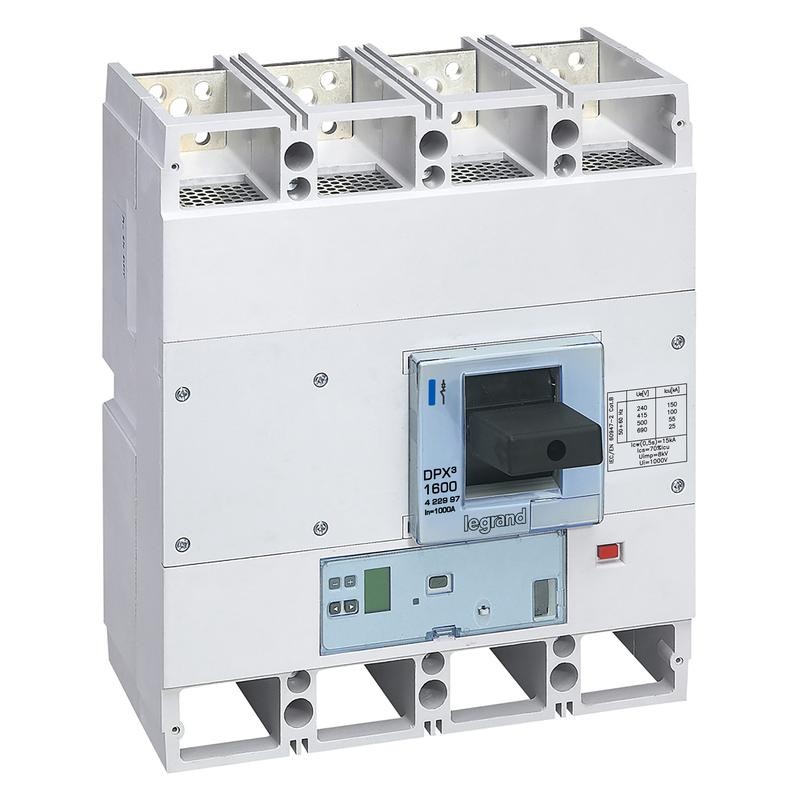

422997 LEGRAND DPX³ 1600 S10+M 4P1000A 100KA
422997
LEGRAND
DPX³ 1600 S10+M 4P1000A 100KA
Interruttore del casuello stampato DPX³ 1600 - Elettronico S10 + Dimensione - 4P - ICU 100kA (400V~) - In 1000A
DPX³ 1600 elec S10 + interruttore per cassa stampata - 4P - 100kA - 1000A
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
DPX3 SCATOLA STAMPATA
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND
Related products
▲Più venduti
▲Dettagli
▲
Adatta a tutti i cantieri, la gamma DPX³ offre 4 dimensioni di interruttori scatolati, per calibri compresi tra 16 A e 1600 A e potenze di interruzione che vanno da 16 a 100 kA. Offre inoltre un'ampia gamma di versioni per soddisfare tutte le esigenze: interruttori automatici o elettronici in base al livello di protezione richiesto, dispositivi fissi, sezionali e rimovibili in base al livello di manutenzione desiderato e interruttori differenziali. Con gli interruttori elettronici DPX³ con misura integrata, è possibile monitorare i parametri e i consumi dei diversi circuiti dell'impianto, senza l'utilizzo di dispositivi o accessori aggiuntivi. La selettività tra gli interruttori è ottimale grazie alle prestazioni dei dispositivi DPX³, in configurazioni critiche, la selettività dinamica e la selettività logica offerte dalle unità di protezione dell'elettronico DPX³ assicurano la massima continuità di servizio.
| Corrente nominale permanente Iu | 1000 A |
|---|---|
| Tensione nominale (Min-Max) | 220-690 V |
| Corrente nominale di cortocircuito alla corrente di interruzione Icu a 50 Hz 400 V | 100 kA |
| Impostazione di rilascio del sovraccarico di corrente (Min-Max) | 200-1000 A |
| Intervallo di regolazione a breve termine per rilascio ritardato in cortocircuito (min-max) | 1500-10000 A |
| Intervallo di regolazione Short Circuit Instant Release (Min-Max) | 15.000-15.000 A |
| Costruzione del dispositivo | Tecnica integrata fissa per dispositivo integrato |
| Protezione integrata contro i guasti a terra | No |
| Tipo di connessione del circuito di corrente principale | Connessione filettata |
| Adatto per il montaggio su guida DIN | No |
| Montaggio su guida DIN opzionale | No |
| Numero di contatti ausiliari come contatto di modifica | 3 |
| Con allarme attivato | Sì |
| Con sganciatore a bassa tensione integrato | Sì |
| Numero di poli | 4 |
| Posizione di connessione per il circuito di tensione principale | fronte |
| Esecuzione dell'elemento attuatore | Maneggiare |
| Dispositivo completo con dispositivo di protezione | Sì |
| Azionamento motorizzato integrato | No |
| Azionamento motorizzato opzionale | Sì |
|---|---|
| Classe di protezione (IP) | IP30 |
| Larghezza | 280 millimetri |
| altezza | 320 mm |
| profondità | 215 millimetri |
| Temperatura di funzionamento (Min-Max) | -5-70 °C |
| Temperatura di Stoccaggio (Min-Max) | -40-85 °C |
| Tipo di tensione | CORRENTE ALTERNATA |
| Frequenza (Min-Max) | 50-60 Hz |
| Direzione dell'alimentazione elettrica | Dall'alto o dal basso |
| Visualizzazione dei contrassegni sui morsetti di collegamento | No |
| colore | Grigio |
| Numero RAL | 7035 |
| Privo di alogeni | Sì |
| Capacità terminale (Min-Max) | 95-600 millimetri² |
| Tipo di cavo di collegamento | Rigido |
| Spazio etichetta/Area di stampa | Sì |
| Contiene batteria e/o accumulatore | Sì |
| Caratteristica | Valore |
|---|---|
| grado di protezione (IP) (EF005474) | IP30 |
| numero di contatti ausiliari, invertitori (EF003531) | 3 |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 15.000 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| con sganciatore di minima tensione integrato (EF001390) | Sì |
| adatto per montaggio su guida a cappello (EF007250) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 200 A |
| azionamento a motore integrato (EF006697) | No |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1500 A |
| tipo di elemento di azionamento (EF006976) | manetta |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| corrente permanente nominale Iu (EF001389) | 1000 A |
| con segnalatore di intervento presente (EF007006) | Sì |
| azionamento a motore opzionale (EF007386) | Sì |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tensione nominale (EF003977) | 220 V |
| montaggio su guida a DIN opzionale (EF008904) | No |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE LEGRAND IT.pdf | 364 Mbytes |
|
