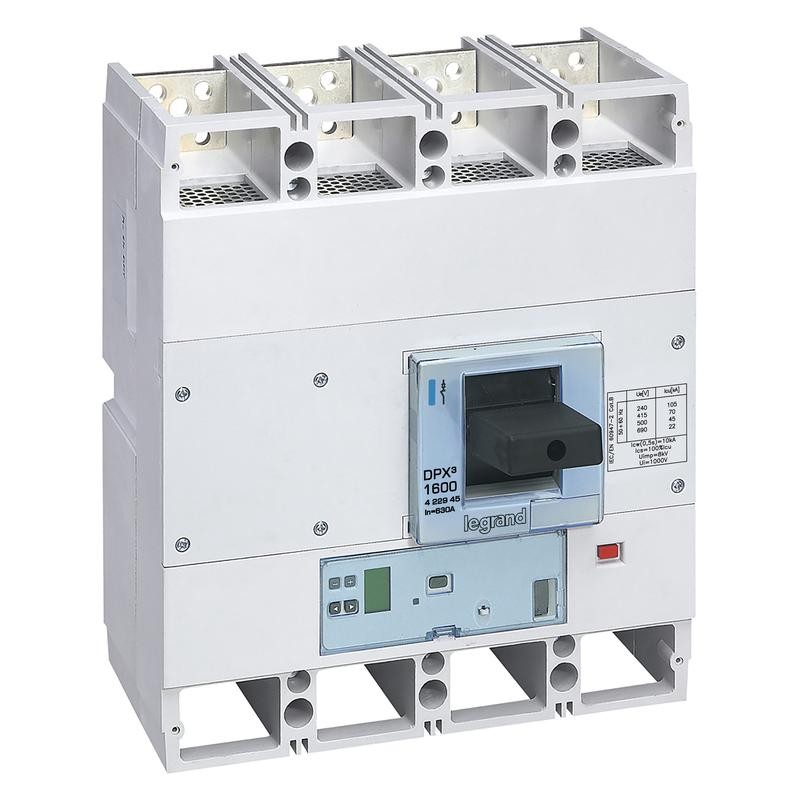

422945 LEGRAND DPX³ 1600 S10 4P 630A 70KA
422945
LEGRAND
DPX³ 1600 S10 4P 630A 70KA
DPX³ 1600 4 Poli 630A S10 Sganciatore Elettronico MCCB 70kA
DPX³ 1600 Interruttore Scatolato - Elettronico S10 - 4P - 70kA - 630A
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
DPX3 SCATOLA STAMPATA
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND
Più venduti
▲Dettagli
▲| Numero della corrente permanente classificata | 630 A |
|---|---|
| Tensione nominale | 220-690 V |
| Valore nominale di interruzione per cortocircuito Icu a 400 V, 50 Hz | kA 70 |
| Impostazioni correnti della versione di overload | 126-630 A |
| Cortocircuito ritardato dell'intervallo di regolazione | 945-6300 A |
| Intervallo di regolazione del rilascio del cortocircuito senza indugio | 15.000-15.000 A |
| Costruzione del dispositivo | Tecnica del dispositivo fisso integrata |
| Protezione integrata contro i guasti del suolo | No |
| Tipo di collegamento elettrico del circuito principale | Connessione a vite |
| Adatto per il montaggio di binari DIN (guida a cappello a cilindro) | No |
| Montaggio della guida DIN opzionale (guida a cappello a cilindro) | No |
| Numero di contatti ausiliari come contatto di modifica | 3 |
| Con indicatore spento | sì |
| Con rilascio di tensione sotto tensione integrata | sì |
| Numero di poli | 4 |
| Posizione di connessione per il circuito mainstream | fronte |
| Tipo di elemento di controllo | Manopola a farfalla |
| Dispositivo completo con unità di protezione | sì |
| Trasmissione a motore integrata | No |
| Azionamento motore opzionale | sì |
|---|---|
| Grado di protezione (IP) | IP30 |
| largo | 280 mm |
| altezza | 320 mm |
| profondità | 215 millimetri |
| Temperatura di esercizio / Impostazione | -5-70 °C |
| Temperatura di conservazione | -40-85 °C |
| Tipo di tensione | corrente alternata |
| frequenza | 50-60 Hz |
| Direzione dell'alimentazione | Dall'alto o dal basso |
| Indicazione della marcatura dei terminali | No |
| colore | grigio |
| Numero RAL | 7035 |
| Privo di alogeni | sì |
| Capacità del terminale | 50-370 millimetri² |
| Natura del cavo per il collegamento | Flessibile o rigido |
| Spazio etichetta/Superficie di informazioni | sì |
| Contiene batterie e/o accumulatore | sì |
| Caratteristica | Valore |
|---|---|
| grado di protezione (IP) (EF005474) | IP30 |
| numero di contatti ausiliari, invertitori (EF003531) | 3 |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 15.000 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| con sganciatore di minima tensione integrato (EF001390) | Sì |
| adatto per montaggio su guida a cappello (EF007250) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| numero di poli (EF001391) | 4 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 126 A |
| azionamento a motore integrato (EF006697) | No |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 945 A |
| tipo di elemento di azionamento (EF006976) | manetta |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 70 kA |
| corrente permanente nominale Iu (EF001389) | 630 A |
| con segnalatore di intervento presente (EF007006) | Sì |
| azionamento a motore opzionale (EF007386) | Sì |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tensione nominale (EF003977) | 220 V |
| montaggio su guida a DIN opzionale (EF008904) | No |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE LEGRAND IT.pdf | 364 Mbytes |
|
