LEGRANDDPX3 SCATOLA STAMPATA422941 LEGRAND DPX³ 1600 S10 3P 800A 70KA

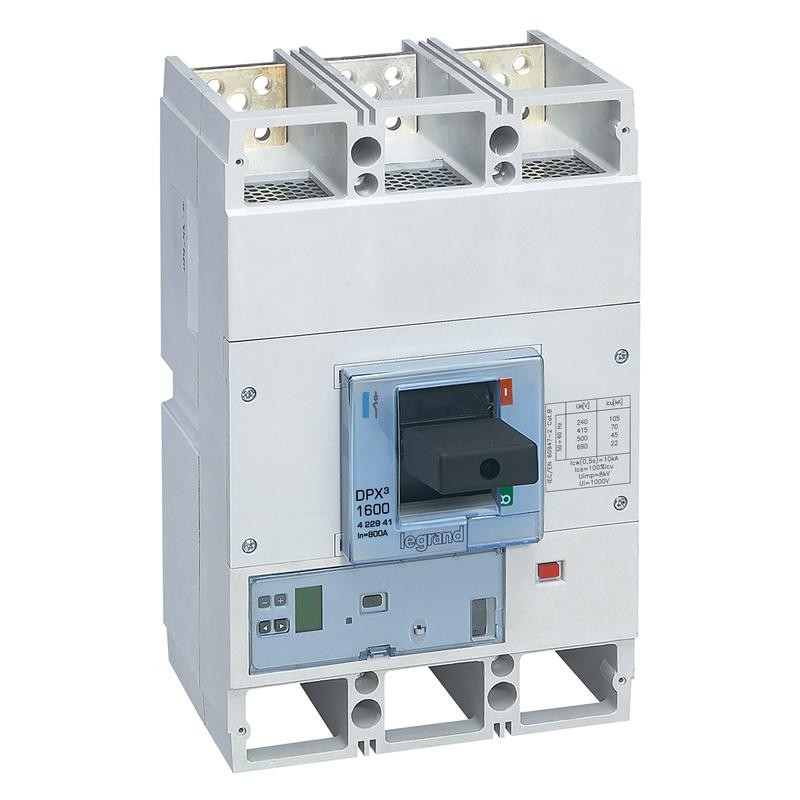

LEGRAND 422941 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

422941 LEGRAND DPX³ 1600 S10 3P 800A 70KA

Codice: 422941

Produttore: LEGRAND

Descrizione:

DPX³ 1600 S10 3P 800A 70KA
DPX³ 1600 3 poli 800A S10 Sganciatore elettronico MCCB 70kA
DPX³ 1600 Interruttore scatolato - Elettronico S10 - 3P - 70kA - 800A

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • LEGRAND > DPX3 SCATOLA STAMPATA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 3.816,66 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 15-17 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Numero della corrente permanente classificata800 A
Tensione nominale220-690 V
Valore nominale di interruzione per cortocircuito Icu a 400 V, 50 HzkA 70
Impostazioni correnti della versione di overload160-800 A
Cortocircuito ritardato dell'intervallo di regolazioneIl 1200-8000
Intervallo di regolazione del rilascio del cortocircuito senza indugio15.000-15.000 A
Costruzione del dispositivoTecnica del dispositivo fisso integrata
Protezione integrata contro i guasti del suoloNo
Tipo di collegamento elettrico del circuito principaleConnessione a vite
Adatto per il montaggio di binari DIN (guida a cappello a cilindro)No
Montaggio della guida DIN opzionale (guida a cappello a cilindro)No
Numero di contatti ausiliari come contatto di modifica3
Con indicatore spentosì
Con rilascio di tensione sotto tensione integratasì
Numero di poli3
Posizione di connessione per il circuito mainstreamfronte
Tipo di elemento di controlloManopola a farfalla
Dispositivo completo con unità di protezionesì
Trasmissione a motore integrataNo
Azionamento motore opzionalesì
Grado di protezione (IP)IP30
largo210 mm
altezza320 mm
profondità215 millimetri
Temperatura di esercizio / Impostazione-5-70 °C
Temperatura di conservazione-40-85 °C
Tipo di tensionecorrente alternata
frequenza50-60 Hz
Direzione dell'alimentazioneDall'alto o dal basso
Indicazione della marcatura dei terminaliNo
coloregrigio
Numero RAL7035
Privo di alogenisì
Capacità del terminale70-480 millimetri²
Natura del cavo per il collegamentoFlessibile o rigido
Spazio etichetta/Superficie di informazionisì
Contiene batterie e/o accumulatoresì

ETIM for 422941 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica3
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica15.000 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaSì
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica160 A
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica1200 A
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica70 kA
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica800 A
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica220 V
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
