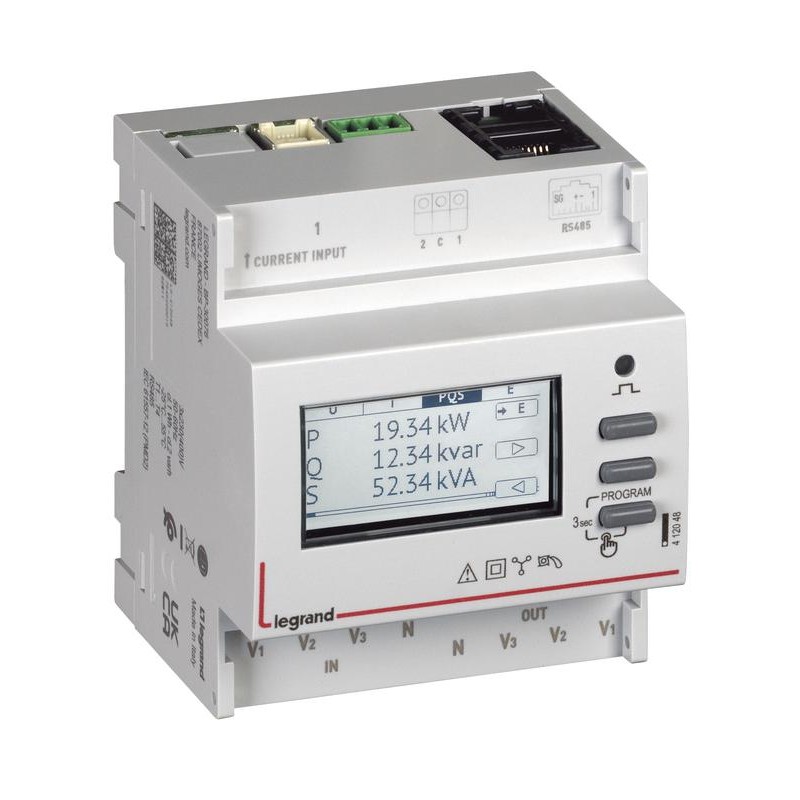

412048 LEGRAND MULTIFUNZIONE MODULARE DI ROGOWSKI

I misuratori modulari EMDX³ consentono la misurazione dell'energia elettrica attiva e reattiva consumata/prodotta da un circuito monofase o trifase a valle del contatore di distribuzione di energia. Essi mostrano il consumo energetico del circuito misurato, così come altri valori, e li trasmettono ai sistemi di monitoraggio o gestione energetica. La visualizzazione viene eseguita anche sul prodotto stesso tramite uno schermo LCD, e alcuni misuratori rispettano le normative MID per la rifatturazione dell'energia consumata. I pannelli di controllo EMDX³ contano l'energia consumata dai diversi circuiti, misurano i valori elettrici (corrente, tensione, potenza...) o analogici (temperatura) per verificare il corretto funzionamento dell'installazione. Monitorano la qualità dell'energia tramite analisi armonica e misurazione dell'energia reattiva, e comunicano i valori misurati ai sistemi di monitoraggio o gestione dell'energia, con l'obiettivo di ottimizzare il consumo e la qualità energetica dei circuiti elettrici. L'installazione è possibile su rotaia DIN, pannello posteriore o sulla porta dell'armadio di controllo.

Tipo di montaggio	Din
Amperometro	Sì
Contatore di energia reattiva	Sì
Contagiri	No
Frequenzimetro	Sì
Contaimpulsi	No
Voltmetro	Sì
Misuratore di potenza attiva	Sì
Classe di accuratezza dell'energia attiva secondo IEC 62053-22	Altro
Classe di accuratezza dell'energia reattiva secondo IEC 62053-22	Altro
Frequenza di campionamento	5000 Hz
Numero di ingressi di misurazione della tensione	3
Numero di input di misurazione di corrente	3
Tipo di tensione di alimentazione	CORRENTE ALTERNATA
Tensione di alimentazione 50 Hz AC (Min-Max)	197-264 V
Tensione di alimentazione 60 Hz AC (Min-Max)	197-264 V
Intervallo di misurazione della frequenza (Min-Max)	45-65 Hz
schermo	LCD
Monitor remoto	No
Risoluzione dello schermo (paesaggio)	256 px
Risoluzione del display (verticale)	240 px
Numero di ingressi analogici	0
Numero di uscite analogiche	0
Numero di ingressi digitali	2
Numero di uscite digitali	0
Connessione Ethernet	0
Supporta il protocollo per IEC 61850 Ethernet	No

Supporta il protocollo per OPC UA PubSub	No
Supporta il protocollo PROFIBUS	No
Supporta il protocollo Modbus	Sì
Supporta il protocollo PROFINET IO	No
Supporta il protocollo per altri sistemi bus	No
Con audit log (audit log)	No
Firmato con firmware	No
Con il Registro degli Eventi di Sicurezza (Registro degli Eventi di Sicurezza)	No
Con il controllo degli accessi basato sui ruoli (RBAC)	No
Server web con protocollo di trasferimento HTTPS	No
Larghezza	71,2 millimetri
altezza	83 millimetri
profondità	66 millimetri
Grado di protezione (IP), anteriore	Altro
Profondità di installazione	49,2 mm
Classe di protezione (IP)	IP54
Temperatura di funzionamento (Min-Max)	-25-55 °C
Temperatura di Stoccaggio (Min-Max)	-25-70 °C
Tipo di tensione	CORRENTE ALTERNATA
Tensione nominale (Min-Max)	190-265 V
Frequenza (Min-Max)	47-63 Hz
Visualizzazione dei contrassegni sui morsetti di collegamento	Sì
Metodo di connessione	Morsetto a spina
Contiene batteria e/o accumulatore	No
Batteria o accumulatore (Pack1)	Non applicabile
Oggetto connesso	No
