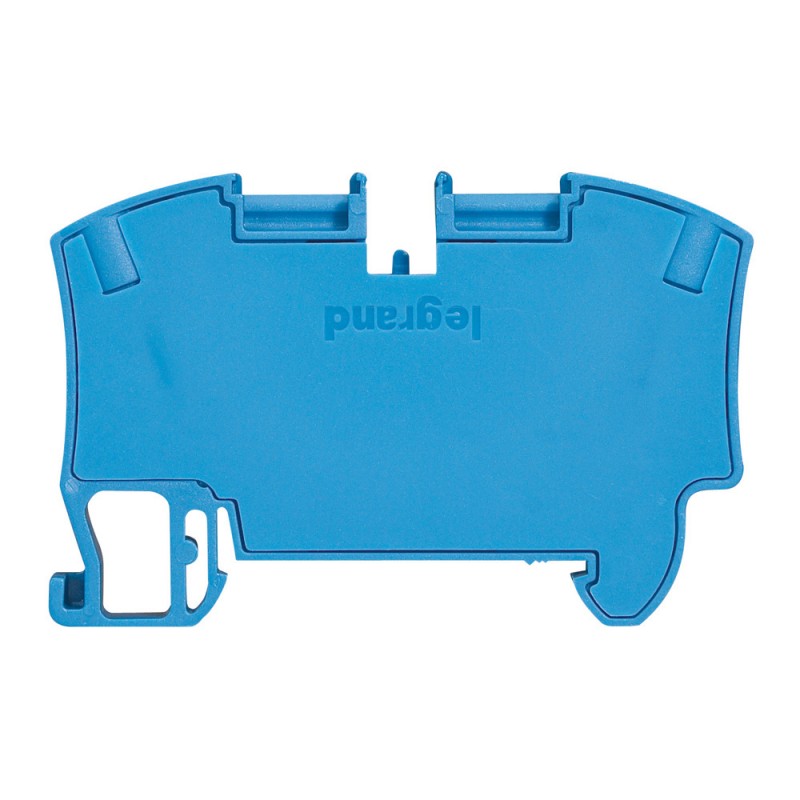

037204 LEGRAND B.VIKING3 RES NEUT 1U 16MM2

I blocchi a terminali Viking 3 forniscono una connessione elettrica tra due conduttori in rame flessibili o rigidi. Sono disponibili con connessione a vite o molla, un sistema che consente la connessione senza vite. I blocchi hanno due zone per pettini di connessione equipotenziali auto-inseribili. Una spilla di sicurezza sulla carrozzeria isolante tiene insieme i blocchi Viking 3, rendendoli facili da maneggiare e contribuendo a un perfetto allineamento sulla rotaia. Tuttavia, è possibile installare e smontare un blocco senza rimuovere i blocchi adiacenti. I colori dei blocchi terminali sono correlati al tipo di circuito: grigio per il circuito standard, blu per il conduttore neutro, arancione per il circuito non tagliato dal dispositivo di disconnessione generale, rosso per circuiti specifici e verde per circuiti di protezione nell'assemblaggio equivalente di Classe II. Può essere installato su tre tipi di rotaie simmetriche.

Sezione conduttore sottile collegabile senza guaina terminale del cavo (Min-Max)	4-16 mm²
Sezione conduttore sottile collegabile con guaina terminale (min-max)	4-16 mm²
Sezione conduttore a condotto a pieno solido (min-max)	4-16 mm²
Sezione conduttrice collegabile (Min-Max)	4-16 mm²
Corrente nominale in ingresso	Il 76
Tensione nominale	800 V
Collegamento elettrico di tipo 1	Collegamento a morsetta a molla
Collegamento elettrico di tipo 2	Collegamento a morsetta a molla
Numero di piani	1
Numero di punti di serraggio per piano	2
Tipo di montaggio	Binario profilato per cappello 35 mm

Materiale isolante del corpo	Termoplastico
Temperatura di funzionamento (Min-Max)	-5-40 °C
Larghezza	12 mm
altezza	51,5 mm
profondità	85 mm
Lavorazione a prova di esplosioni "Ex e"	Sì
È richiesta una piastra di chiusura	No
colore	blu
Piani con ponti interni	No
Classe di infiammabilità del materiale isolante secondo UL94	V2 ·
