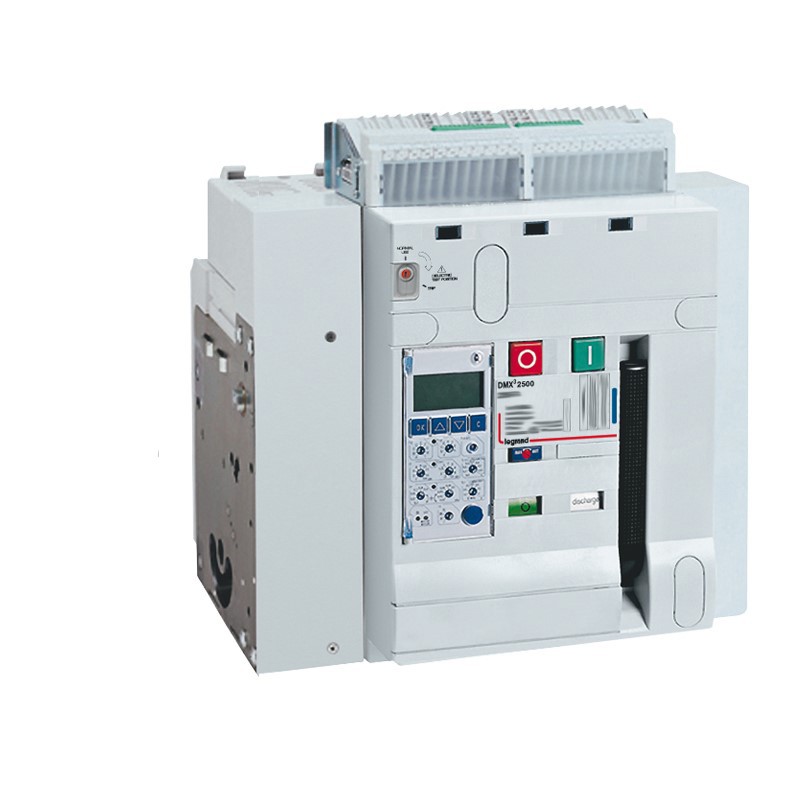

028502 LEGRAND DMX3 4000N 1000V FISSO 3P 1000A
028502
LEGRAND
DMX3 4000N 1000V FISSO 3P 1000A
Interruttore automatico a telaio aperto DMX³ 4000 - fisso - taglia 2 - 3P- In: 1000A - 1000Vac - Icu 50kA
Interruttore automatico a telaio aperto DMX³ 4000 - Fisso - 3P - 1000A
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
DMX3 AUTOMAZIONE TELAIO APERTO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND
Related products
▲Più venduti
▲Dettagli
▲Panoramica
DMX³ 4000 - fisso - taglia 2 - 3P- In: 1000A - 1000Vac - Icu 50kA - Include 4 contatti ausiliari NA/NC, connessioni posteriori e guarnizione della porta - Deve essere ordinato con un'unità di protezione assemblata in fabbrica.
descrizione
Interruttore automatico a telaio aperto DMX³ 4000 per applicazioni fotovoltaiche, eoliche e ferroviarie - Versione fissa - Taglia 2 - 3 Poli - In: 1000A - 1000Vac - Icu 50kA. Conforme alla norma IEC 60947-2.Indicazioni
| Corrente nominale permanente Iu | 1000 A |
|---|---|
| Tensione nominale | 800-1000 V |
| Impostazione di rilascio del sovraccarico corrente | Il 400-1000 |
| Cortocircuito a breve termine Intervallo di regolazione del rilascio ritardato | Il 600-10000 |
| Campo di regolazione dello scatto istantaneo in cortocircuito | 2000-65000 A |
| Costruzione del dispositivo | Tecnica integrata fissa per dispositivo integrato |
| Protezione integrata contro i guasti a terra | No |
| Tipo di connessione del circuito di corrente principale | Connessione a vite |
| Adatto per il montaggio su guida DIN | No |
| Montaggio su guida DIN opzionale | No |
| Numero di contatti ausiliari come contatto di modifica | 4 |
| Con allarme attivato | Sì |
| Con sganciatore a bassa tensione integrato | No |
| Numero di poli | 3 |
| Posizione di connessione per il circuito di tensione principale | Dietro |
| Esecuzione dell'elemento attuatore | Pulsante |
| Dispositivo completo con dispositivo di protezione | No |
| Azionamento motorizzato integrato | No |
| Azionamento motorizzato opzionale | Sì |
| Classe di protezione (IP) | IP30 |
|---|---|
| Larghezza | 408 millimetri |
| altezza | 419 millimetri |
| profondità | 354 millimetri |
| Resistenza agli urti | Non applicabile |
| Temperatura | -25-70 °C |
| Temperatura di conservazione | -25-85 °C |
| Tipo di tensione | CORRENTE ALTERNATA |
| frequenza | 50-60 Hz |
| Direzione dell'alimentazione elettrica | Dall'alto o dal basso |
| Visualizzazione dei contrassegni sui morsetti di collegamento | No |
| colore | Grigio |
| Numero RAL | 7035 |
| Privo di alogeni | Sì |
| Capacità del terminale | 240-600 millimetri² |
| Tipo di cavo di collegamento | Flessibile o rigido |
| Spazio etichetta/Area di stampa | No |
| Contiene batteria e/o accumulatore | No |
| Caratteristica | Valore |
|---|---|
| grado di protezione (IP) (EF005474) | IP30 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2000 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| adatto per montaggio su guida a cappello (EF007250) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 400 A |
| azionamento a motore integrato (EF006697) | No |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 600 A |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| corrente permanente nominale Iu (EF001389) | 1000 A |
| con segnalatore di intervento presente (EF007006) | Sì |
| azionamento a motore opzionale (EF007386) | Sì |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tensione nominale (EF003977) | 800 V |
| montaggio su guida a DIN opzionale (EF008904) | No |
| apparecchio completo con unità di sicurezza (EF008906) | No |
