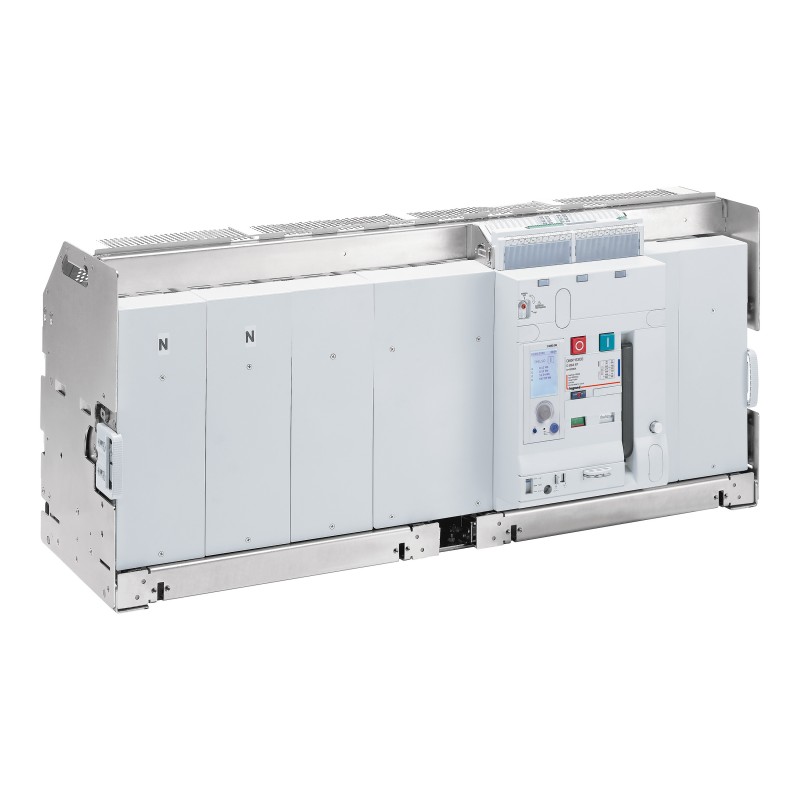

028487 LEGRAND DMX³6300 MPX10 100KA S 4P6300A

Gli interruttori a telaio aperto DMX³ consentono la protezione e il controllo all'ingresso di installazioni a bassa tensione da 630 A a 6300 A. I sezionatori a taglio di carico DMX³-I consentono di tagliare e sezionare circuiti a bassa tensione da 1000 A a 6300 A sotto carico. Questi dispositivi di protezione dell'alimentazione sono disponibili in versione fissa o sezionale e possono essere dotati di meccanismi di interblocco per inverter di rete. Possono essere completati con ausiliari come bobine di innesco, comandi motorizzati, serrature, prese anteriori o posteriori, separatori. Le unità di protezione elettroniche consentono una regolazione precisa dei parametri di protezione e devono essere ordinate contemporaneamente al DMX³ per l'installazione in fabbrica. Il DMX³ 1600 ha una versione completa pre-equipaggiata con un'unità di protezione. Le unità di protezione possono essere regolate direttamente sul display o in combinazione con un dongle Bluetooth, i parametri possono essere regolati tramite un'app.

Corrente nominale permanente Iu	5000 A
Tensione nominale (Min-Max)	0-690 V
Corrente nominale di cortocircuito alla corrente di interruzione Icu a 50 Hz 400 V	100 kA
Impostazione di rilascio del sovraccarico di corrente (Min-Max)	1000-5000 A
Intervallo di regolazione a breve termine per rilascio ritardato in cortocircuito (min-max)	Il 1500-50000
Intervallo di regolazione Short Circuit Instant Release (Min-Max)	10000-75000 A
Costruzione del dispositivo	Tecnologia scorrevole per dispositivo integrato
Tipo di connessione del circuito di corrente principale	Connessione filettata
Adatto per il montaggio su guida DIN	No
Montaggio su guida DIN opzionale	No

Numero di contatti ausiliari come contatto di modifica	2
Con sganciatore a bassa tensione integrato	No
Numero di poli	4
Posizione di connessione per il circuito di tensione principale	Collegamento tramite parte separata del telaio
Esecuzione dell'elemento attuatore	Pulsante
Dispositivo completo con dispositivo di protezione	No
Azionamento motorizzato integrato	No
Azionamento motorizzato opzionale	Sì
Classe di protezione (IP)	IP20
