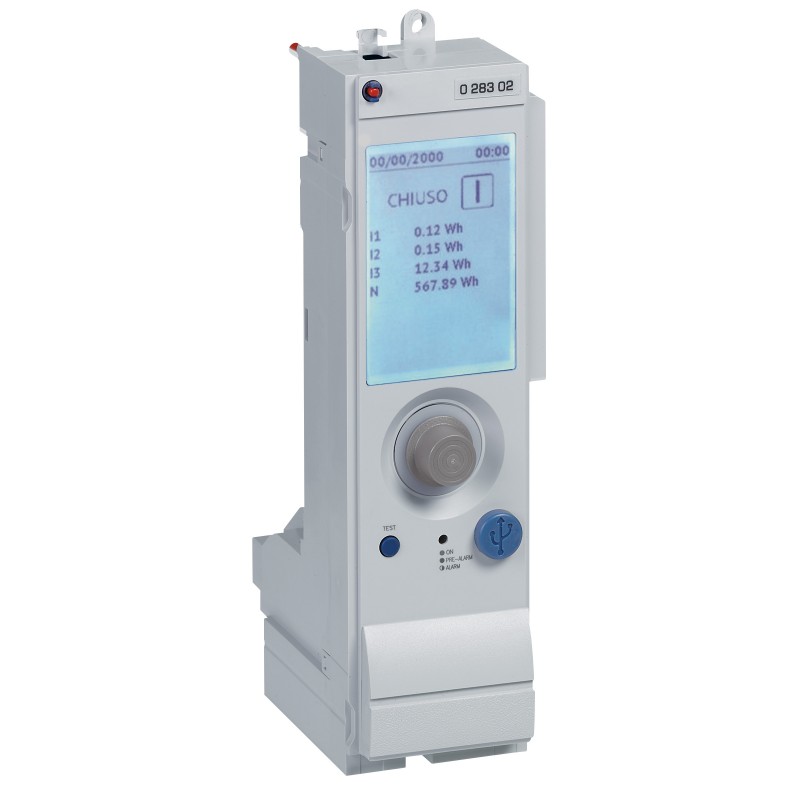

LEGRAND 028302 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

028302 LEGRAND PROTEZIONE DMX³ 1600 UD MP4.10

Codice: 028302

Produttore: LEGRAND

Descrizione:

PROTEZIONE DMX³ 1600 UD MP4.10
Interruttore a telaio aperto DMX³ 1600 - fisso - LCU 50kA - misura 0 - 3P - LN 1000A, completo di unità di protezione MP4.10 028302
Unità di protezione MP4.10 senza funzione di misurazione per DMX³1600

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • LEGRAND > DMX3 AUTOMAZIONE TELAIO APERTO

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LEGRAND

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.475,80 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 15-17 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Gli interruttori a telaio aperto DMX³ consentono la protezione e il controllo all'ingresso di installazioni a bassa tensione da 630 A a 6300 A. I sezionatori a taglio di carico DMX³-I consentono di tagliare e sezionare circuiti a bassa tensione da 1000 A a 6300 A sotto carico. Questi dispositivi di protezione dell'alimentazione sono disponibili in versione fissa o sezionale e possono essere dotati di meccanismi di interblocco per inverter di rete. Possono essere completati con ausiliari come bobine di innesco, comandi motorizzati, serrature, prese anteriori o posteriori, separatori. Le unità di protezione elettroniche consentono una regolazione precisa dei parametri di protezione e devono essere ordinate contemporaneamente al DMX³ per l'installazione in fabbrica. Il DMX³ 1600 ha una versione completa pre-equipaggiata con un'unità di protezione. Le unità di protezione possono essere regolate direttamente sul display o in combinazione con un dongle Bluetooth, i parametri possono essere regolati tramite un'app.
Corrente nominale permanente Iu1000 A
Tensione nominale230-690 V
Corrente nominale di cortocircuito alla corrente di interruzione Icu a 50 Hz 400 V50 kA
Impostazione di rilascio del sovraccarico correnteIl 400-1000
Cortocircuito a breve termine Intervallo di regolazione del rilascio ritardatoIl 600-10000
Campo di regolazione dello scatto istantaneo in cortocircuito2000-50000 A
Costruzione del dispositivoTecnica integrata fissa per dispositivo integrato
Protezione integrata contro i guasti a terraSì
Tipo di connessione del circuito di corrente principaleConnessione a vite
Adatto per il montaggio su guida DINNo
Montaggio su guida DIN opzionaleNo
Numero di contatti ausiliari come contatto di modifica1
Con allarme attivatoSì
Con sganciatore a bassa tensione integratoNo
Numero di poli3
Posizione di connessione per il circuito di tensione principaleDietro
Esecuzione dell'elemento attuatorePulsante
Dispositivo completo con dispositivo di protezioneSì
Azionamento motorizzato integratoNo
Azionamento motorizzato opzionaleSì
Classe di protezione (IP)IP30
Larghezza254 mm
altezza321 millimetri
profondità203 mm
Resistenza agli urtiNon applicabile
Temperatura-25-70 °C
Temperatura di conservazione-25-70 °C
Tipo di tensioneCORRENTE ALTERNATA
frequenza50-60 Hz
Direzione dell'alimentazione elettricaDall'alto o dal basso
Visualizzazione dei contrassegni sui morsetti di collegamentoNo
coloreGrigio
Numero RAL7035
Privo di alogeniSì
Capacità del terminale240-600 millimetri²
Tipo di cavo di collegamentoFlessibile o rigido
Spazio etichetta/Area di stampaNo
Contiene batteria e/o accumulatoreSì

ETIM for 028302 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaaltro
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaNo
