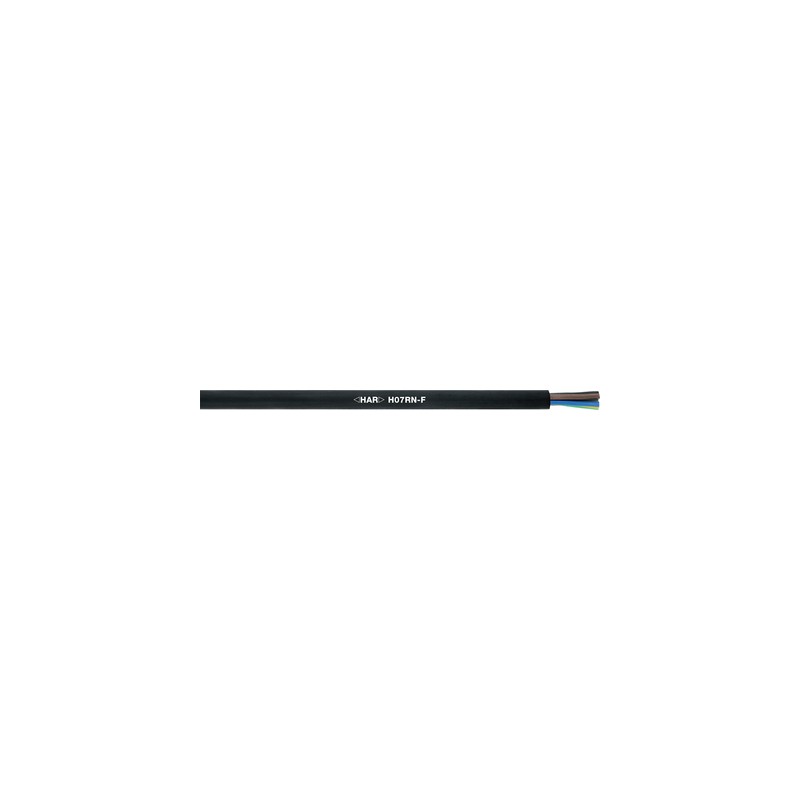

4533075 H07RN-F, ENHANCED VERSION 4G25 LAPP Cavo di controllo e comando privo di alogeni, per immersione per..

Vantaggi

• I cavi flessibili in gomma monoconduttore H07RN-F offrono resistenza al cortocircuito tra conduttori attivi e di terra secondo IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Part 520
• Questa versione, offre mggiore resistenza all’acqua dei cavi H07RN-F e e H07RN8-F tradizionali
• Intervallo di temperatura del conduttore più idoneo all'installazione all'esterno e più ampio rispetto a H07RN-F, H07ZZ-F, H07BN4-F e NSSHÖU

Applicazione

• Ottima resistenza allo stress meccanico per l'impiego industriale ed agricolo, apparecchiature portatili e come cavo di alimentazione (H07RN-F secondo EN 50565-2)
• Resistente alla torsione per l'installazione tra il rotore e la torre di generatori eolici e turbine
• In ambienti esterni sec. EN 50565-2
• In edifici o impianti industriali ad alta concentrazione di persone e/o beni di valore

Caratteristiche del prodotto

• Resistente agli oli secondo EN 60811-404; ottima resistenza all'abrasione, agenti atmosferici, grassi, lubrificanti e oli minerali
• Resistente ai raggi UV, Ozono (EN 60811), Flessibile alle Alte e Basse temperature (da -40°C a +90°C sul conduttore)
• Resistente alle torsioni in Drip Loop (Torri eoliche) ==>TW-0, TW-1 e TW-2: -40 °C to +90 °C/ 2,000 cicli (5,000 cicli da +5 °C)/ angolo di torsione fino a +/-150° per metro con una rotazione al minuto
• Immersione prolungata (AD8) fino a 100 m di profondità (non per acqua potabile, temperatura minima dell'acqua di +5 °C, solo per acque ferme senza traffico e circolazione di imbarcazioni marine e/o sottomarine)
• Privo di alogeni secondo EN 60754 (sub-parti -1 e -2), autoestinguente secondo IEC 60332-1-2 e ridotta densità dei gas di combustione (LS) secondo EN 61034-2

Norm references / Approvals

• <HAR> cavo H07RN-F approvato secondo EN 50525-2-21

Costruzione

• Fili di rame nudo
• Isolamento del conduttore in gomma speciale
• Guaina esterna in gomma speciale

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Posa mobile: 6 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 450/750 V

Tensione di prova

• 2.500 V AC

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Corrente nominale (A)

• consultare la scheda tecnica

Campo di temperatura

• Movimento occasionale: da -40° C a + 90° C
• Posa fissa: da -50°C a +90°C
