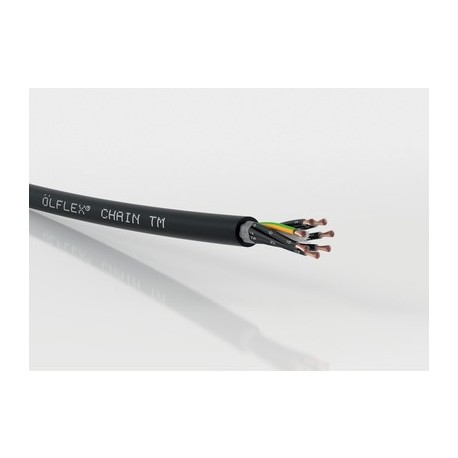

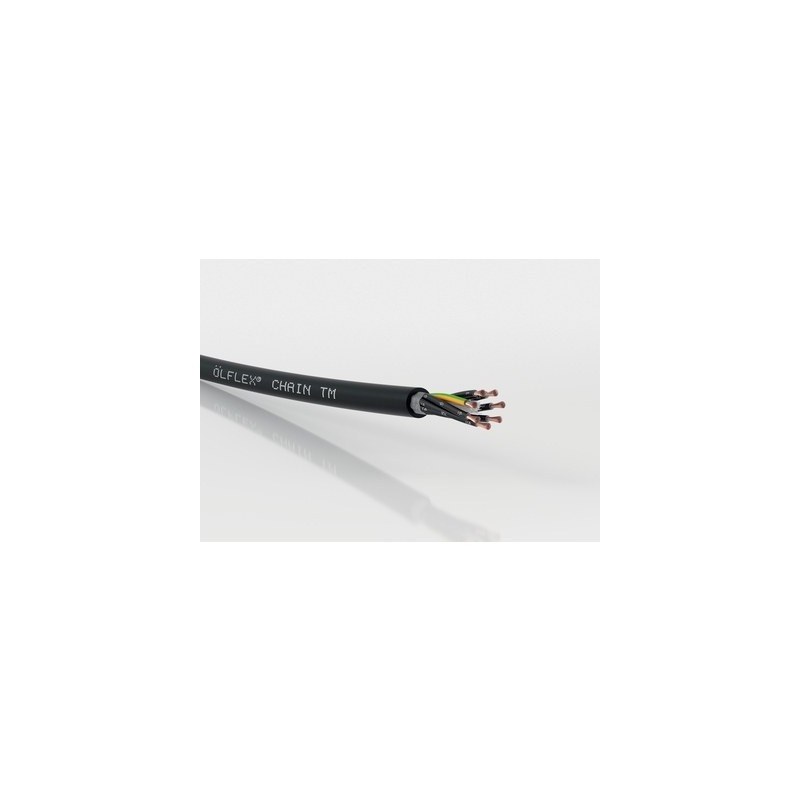

8718030 LAPP CATENA ÖLFLEX TM 3G18AWG

Vantaggi

• La certificazione multi-standard offre possibilità di impiego universali, riduce le varietà dei componenti ed i costi
• Le omologazioni TC-ER e MTW consentono la posa diretta su passerelle per cavi ed il collegamento di macchinari industriali con un solo cavo
• Resistente al contatto con molti lubrificanti a base di olio minerale ed altri agenti chimici
• Ideale per costruttori di apparecchiature e macchinari orientati all’export grazie alle approvazioni che trovano perfetta corrispondenza con il NEC (National Electrical Code) nordamericano
• Nei limiti del range di temperatura può essere adatto per posa mobile all'aperto

Applicazione

• Per catene portacavi o parti di macchine in movimento
• Posa fissa, aperta e diretta su e tra passerelle per cavi e macchina a norma NEC
• Macchine industriali e macchine utensili
• Opere di ingegneria di generatori eolici
• Robot cartesiani, impianti automatici di movimentazione

Caratteristiche del prodotto

• Resistenza all'olio secondo UL OIL RES I e UL OIL RES II
• Autoestinguente secondo CSA FT4;
  UL Vertical-Tray Flame Test
• Resistente ai raggi solari (SUN RES)i;
  interramento diretto (DIR BUR)
• Resistente all’acqua UL 75°C WET Rating

Norm references / Approvals

• Certificazioni USA (UL) & UL AWM: TC-ER Tray Cable-Exposed Run MTW Machine Tool Wire "Constant Flexing" WTTC Wind Turbine Tray Cable PLTC-ER Power Limited Tray Cable ITC Instrumentation Tray Cable DP-1 Data Processing Cable AWM Style 20886
• Certificazioni Canada c(UL) & CSA AWM: CIC/TC Control Instrumentation Cable/Tray Cable FT4, AWM I/II A/B FT4
• Class 1 Division 2 secondo NEC articolo 501
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili extra-sottili in rame nudo
• Isolamento dei conduttori: PVC con rivestimento in nylon
• Conduttori cordati a strati concentrici con passo di cordatura corto
• Nastratura in tessuto non tessuto
• Outer jacket: Specially formulated thermoplastic polymer
• Colore della guaina: nero (sim. RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Codice di identificazione dei conduttori

• Neri con numerazione bianca

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Torsione in WTG (Wind Turbine Generators)

• TW-0 & TW-2 fare riferimento alla tabella T0

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• UL/CSA: 600 V (TC, MTW, CIC), 1000 V (WTTC, AWM)
• IEC: U₀/U 300/500 V

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Tensione di prova

• 2000 V

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Posa fissa: da -40°C (-25°C UL TC) a +90°C (UL TC, MTW, conforme a AWM +105°C)
• Mobile: da -25°C a +90°C (conforme a UL MTW)
