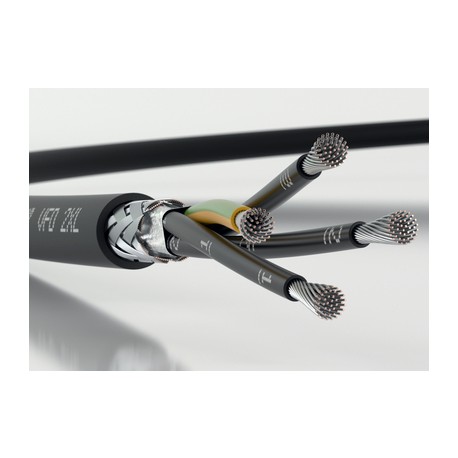

700702 ÖLFLEX VFD 2XL 4G4 LAPP Cavo flessibile VFD, multi-approvato

Vantaggi

• Isolamenti con spessore ridotto ma performanti consentono installazioni in spazi contenuti
• La certificazione multi-standard semplifica la gestione e riduce i costi
• Riduzione dei costi di installazione grazie alla posa libera non necessitando di guaine e canaline
• La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
• Approvazione UL TC-ER e c(UL) CIC/TC

Applicazione

• Cavo di collegamento tra il convertitore di frequenza e il motore
• Per posa fissa e movimento occasionale
• Ambienti a rischio di esplosione (Class 1 Division 2) secondo NEC articolo 501
• Impianti industriali
• Macchine industriali e macchine utensili

Caratteristiche del prodotto

• Resistente agli oli secondo UL OIL RES I & II
• Autoestinguente secondo CSA FT4;
  UL Vertical-Tray Flame Test
• 90°C Wet or Dry; -40°C Cold Bend;-25°C Cold Impact
• Resistente ai raggi solari (SUN RES)i;
  interramento diretto (DIR BUR)

Norm references / Approvals

• UL TC-ER (exposed run) per UL 1277
• Class 1 Division 2 secondo NEC articolo 501
• Cavo Motor Supply flessibile secondo UL 2277
• c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
• CE (50V - 1kV)

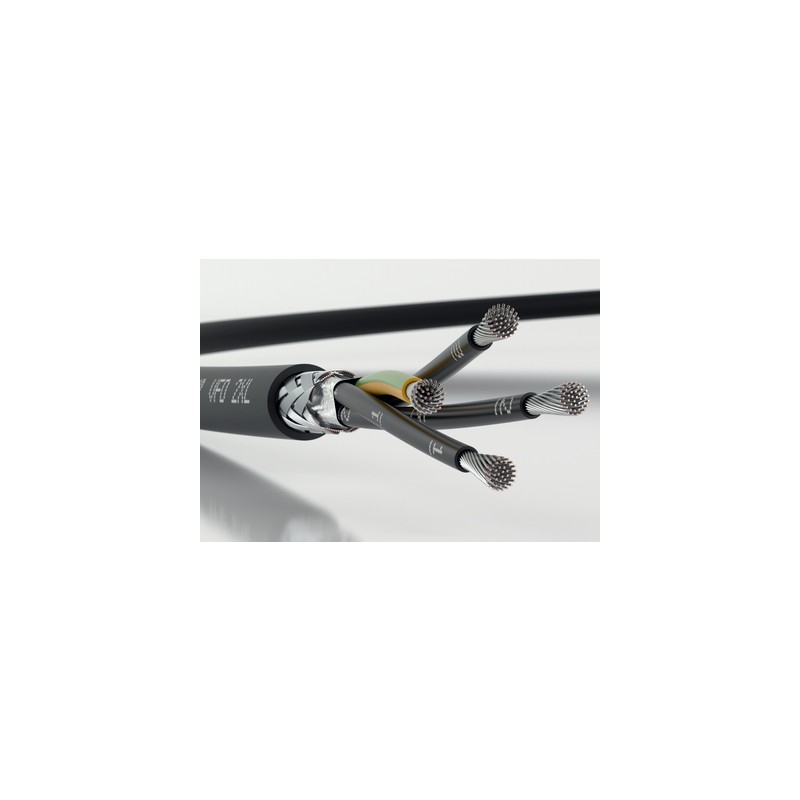

Costruzione

• Fili sottili di rame stagnato
• Isolamento dei conduttori: XLPE
• Schermatura in foglio di alluminio
• Schermatura in calza di rame stagnato
• Guaina esterna: elastomero termoplastico appositamente formulato (TPE), nero

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Cavo dell’alta tensione

Codice di identificazione dei conduttori

• Neri con numerazione bianca

Certificazioni

• USA: UL TC-ER, WTTC, alimentazione motore flessibile
  Canada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Cordatura conduttori

• Filo sottile

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa mobile: 7,5 x diametro esterno

Tensione Nominale (V)

• UL TC: 600V/2000V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Tensione di prova

• 6000 V

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Movimento occasionale: da -25°C a +90°C
  Posa fissa: da -40°C a +90°C
