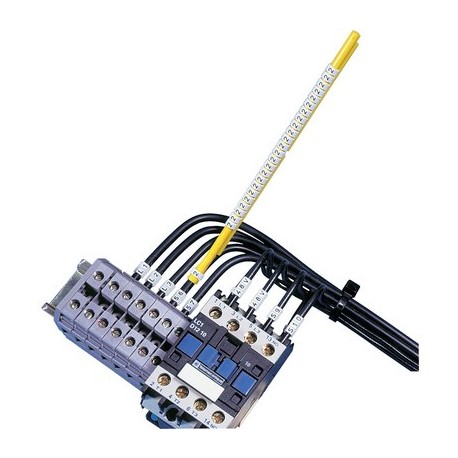

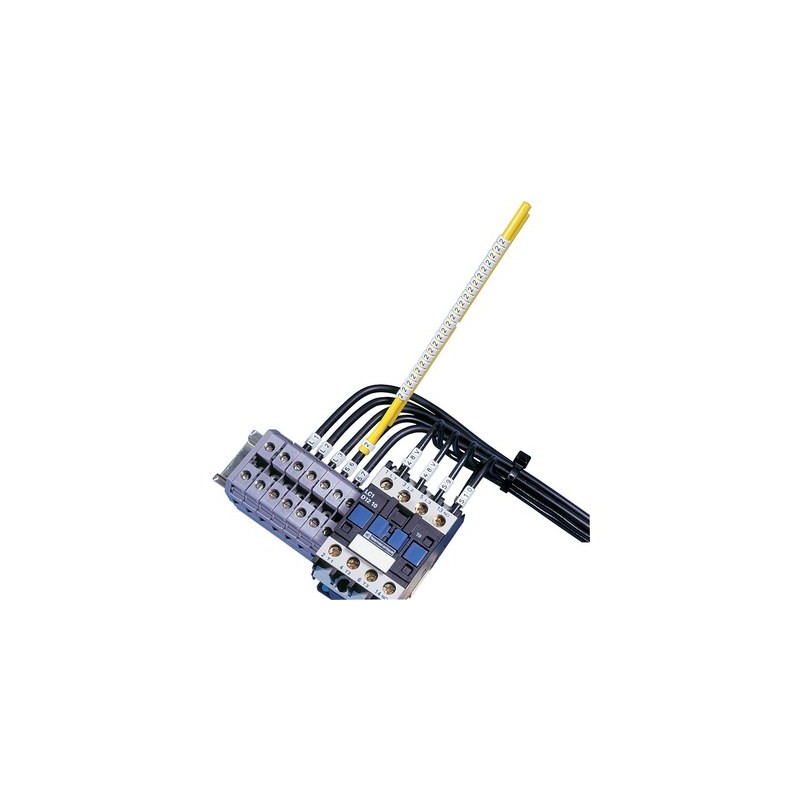

61919454 LAPP Anelli di marcatura Pliosnap 1-E WH

Vantaggi

• Montaggio semplice e rapido
• Le aste di montaggio hanno un piedino per favorire la maneggevolezza
• Il cavo viene rivestito quasi completamente e senza spigoli vivi (protegge la guaina del cavo da eventuali danni)
• Grazie alla presenza dell’intaglio e dell’occhiello sui due lati gli anelli di marcatura si posizionano automaticamente sul cavo

Applicazione

• Marcatura di singoli conduttori e cavi in morsettiere, anche in spazi ristretti
• Marcatura anche dopo il cablaggio

Caratteristiche del prodotto

• Sezione in mm2:
  Pliosnap 0: cavi in fibra ottica
  Pliosnap 1: 0.32
  Pliosnap 2: 0.50
  Pliosnap 3: 0.75
  Pliosnap 6: 1-1.5
  Pliosnap 9: 2.5
  Pliosnap 12: 4.6
• Gamma per vari diametri in mm:
  Pliosnap 0: cavi in fibra ottica
  Pliosnap 1: 1-1,4
  Pliosnap 2: 1,4-1,8
  Pliosnap 3: 1,9-2,6
  Pliosnap 6: 2,6-3,5
  Pliosnap 9: 3,2-4,5
  Pliosnap 12: 4,5-6

Riferimenti normativi/approvazioni

• Autoestinguente secondo UL 94 HB

Incluso

• 1 VPE = marcatore 300 su 10 (Pliosnap 0 - 6) o 12 aste di montaggio (Pliosnap 9 + 12)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001288
• Descrizione classe ETIM 5.0 : Sistemi di marcatura

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001288
• ETIM 6.0 Class-Description: Materiale di marcatura

Note

• Rigidità dielettrica: 20 kV/mm
  Carico a trazione: 45 MPa
  Allungamento a rottura: 40 %
  Modulo di elasticità: 1800 MPa

Colore standard

• Bianco
• Colore della barra:
  Pliosnap 0: nero
  Pliosnap 1: marrone
  Pliosnap 2: grigio
  Pliosnap 3: verde
  Pliosnap 6: rosso
  Pliosnap 9: blu
  Pliosnap 12: giallo

Materiale

• Poliossimetilene (POM)

Campo di temperatura

• da -40 °C a +90 °C
