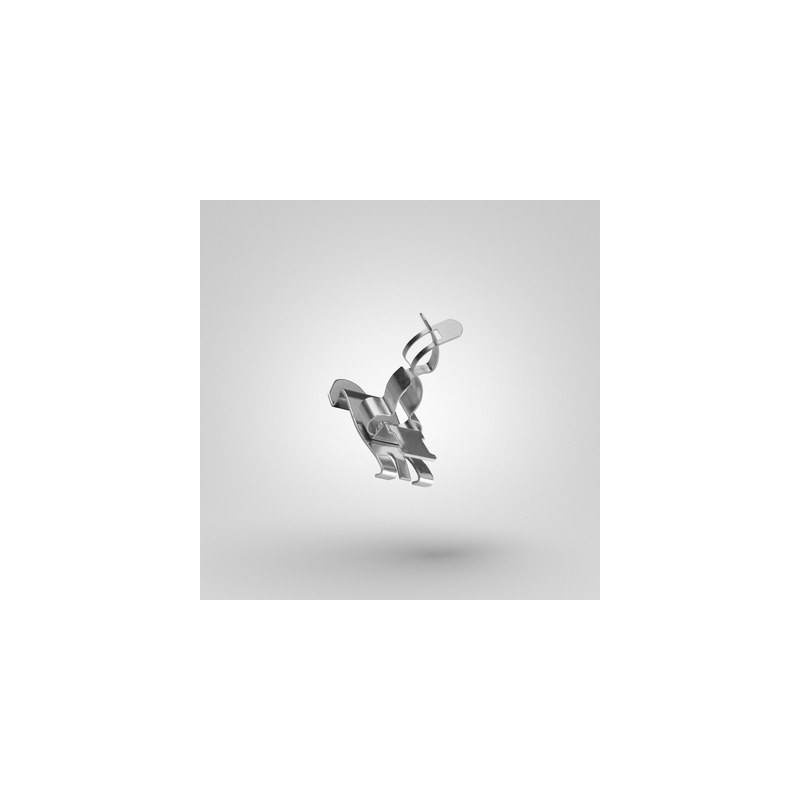

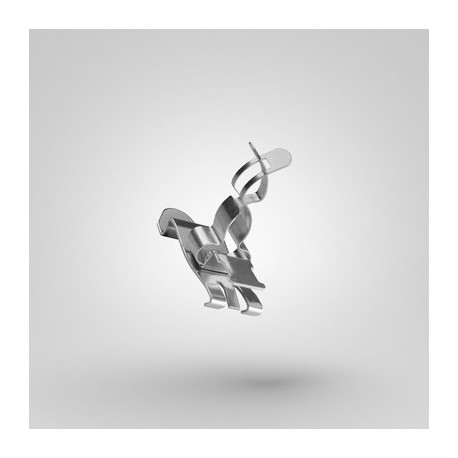

61721305 LAPP EMC-Guard MOUNT-SR 3-6

Vantaggi

• Consente un montaggio rapido e senza attrezzi premendo sulla schermatura del cavo per ottenere un contatto sicuro
• Il rivestimento elettricamente conduttivo della superficie zincata e l'ampio contatto della schermatura del cavo consentono una resistenza alle scariche a bassa tensione anche ad alte frequenze. Ciò garantisce una dissipazione affidabile delle correnti di disturbo (EMC)
• Materiale arrotondato senza spigoli vivi per la migliore protezione possibile del cavo
• Facile integrazione nel concetto macchina grazie alle dimensioni compatte
• Disponibile con diversi campi di serraggio per un montaggio individuale e salvaspazio

Applicazione

• Può essere utilizzato in quadri elettrici, controlli motori, quadri o sistemi di macchine
• Per il collegamento a terra di cavi schermati
• Per la protezione contro le interferenze elettromagnetiche ed equipotenzialità
• Adatto alla posa esterna.

Caratteristiche del prodotto

• Ampia superficie di contatto dello schermo
• L'azione della molla consente un contatto ottimale e una pressione costante sulla schermatura del cavo
• Scarico della trazione ottimale tramite staffa antistrappo, fissata alla guaina esterna del cavo con fascette
• La variante "DINrail" con staffa di montaggio per guida DIN da 35 mm può essere montata senza attrezzi
• Variante "MOUNT" per il montaggio diretto, ad esempio, su piastre di montaggio / strutture in lamiera utilizzando viti M4

Riferimenti normativi/approvazioni

• Scarico della trazione sulla guaina del cavo secondo EN 62444

Classificazione ETIM 6

• ETIM 6.0 class ID: EC002020
• Descrizione ETIM 6.0 Class: Morsetto di collegamento dello schermo

Note

• "Metodo di montaggio:
  "" DINrail "": scatto
  "" MOUNT "": vite "

Materiale

• Materiale: acciaio temprato
• Superficie: zincata
