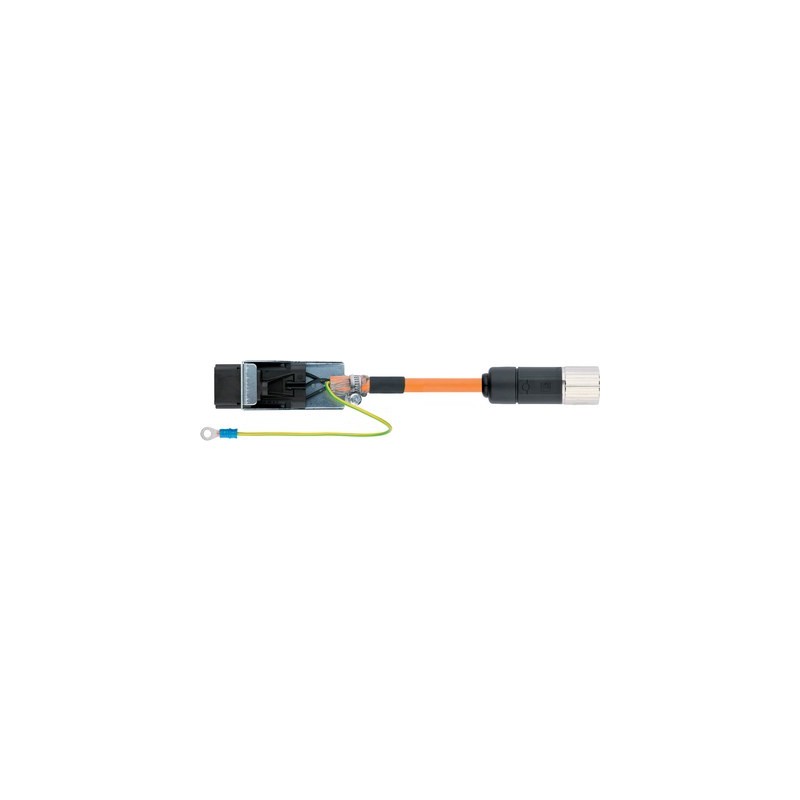

5480005290 LAPP ÖLFLEX CONNECT EL 6FX8002-5CS13 10m

Vantaggi

• Prodotto disponibile in tutto il mondo
• Secondo gli standard di qualità Lapp

Applicazione

• Specifico per macchine utensili
• Versione per l'impiego in catene portacavi: Per corse fino a 100m (orizzontali)
• Per sequenze ad elevata dinamicità

Caratteristiche del prodotto

• Gamma estesa per catena portacavi con elevato stress meccanico
• Collaudato per alte sollecitazioni dinamiche e lunghe distanze

Riferimenti normativi/approvazioni

• Costruzione secondo standard SIEMENS® 6FX8002.
• Autoestinguente secondo IEC 60332-1-2, VW-1, FT2

Costruzione

• Gamma completa
• Conduttori per la frenatura da 1,5 mm²

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Codice di identificazione dei conduttori

• Conduttori di potenza: neri con marcatura U/L1/C/L+; V/L2; W/L3/D /L-; conduttore di terra giallo/verde
• Versioni con una coppia di comando: nero; bianco
  Due coppie di comando: nero con numerazione bianca: 5,6,7,8

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile:7.5 x diametro esterno (1.5-16 mm²)10 x diametro esterno (25-50 mm²)
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• Conduttori di alimentazione e controllo:IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Tensione di prova

• conduttore/conduttore: 4 kV
• conduttore/schermo: 4 kV

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -40°C a +90°C (UL/CSA: +80°C)
• Posa fissa: da -50°C a +90°C (UL/CSA: +80°C)

Cicli di curvatura ripetuti

• 10 milioni di cicli
