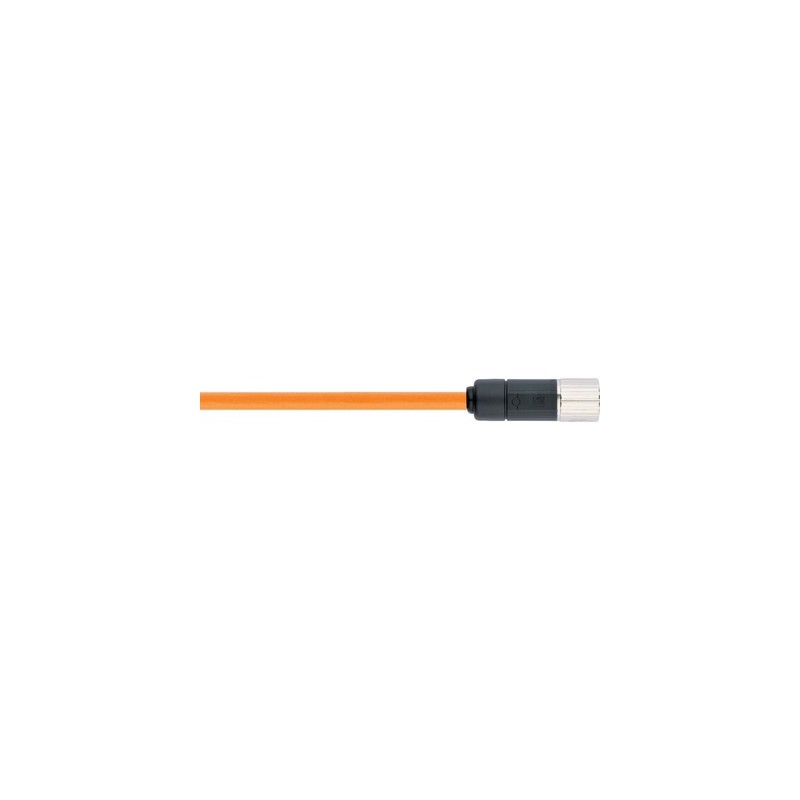

5440000176 LAPP ÖLFLEX CONNECT 13332163 10m

Vantaggi

• Prodotto disponibile in tutto il mondo
• Secondo gli standard di qualità Lapp

Applicazione

• Specifico per macchine utensili
• Per catene con corse fino a 10 m
• Per applicazioni altamente dinamiche
• Macchine per il montaggio e assemblaggio
• Per utilizzo in catena portacavi

Caratteristiche del prodotto

• Nuovi cavi servo in PUR, privi di alogeni e schermati
• Concezione innovativa del connettore
• Core Line per lievi sollecitazioni in catene portacavi

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Codice di identificazione dei conduttori

• Cavo di alimentazione: colorato con stampa bianca Marrone con stampa bianca: V/L2 Nero con stampa bianca: U/L1/C/L+
• Grigio con stampa bianca: W/L3/D/L-GN/GE Conduttore di protezione Cavi di comando: WS; SW

Cordatura conduttori

• fili sottili secondo VDE 0295, classe 5 / IEC 60228, classe 5

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro del cavo
• Posa fissa: 4 x diametro del cavo

Tensione Nominale (V)

• Conduttori di alimentazione e controllo:IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Tensione di prova

• conduttore/conduttore: 4 kV
• conduttore/schermo: 4 kV

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Posa mobile: da -40°C a +90°C (UL/CSA: +80°C)
• Posa fissa: da -50°C a +90°C (UL/CSA: +80°C)

Cicli di curvatura ripetuti

• 5 milioni di cicli
