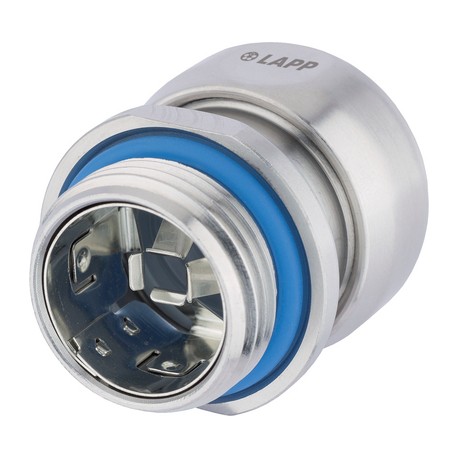

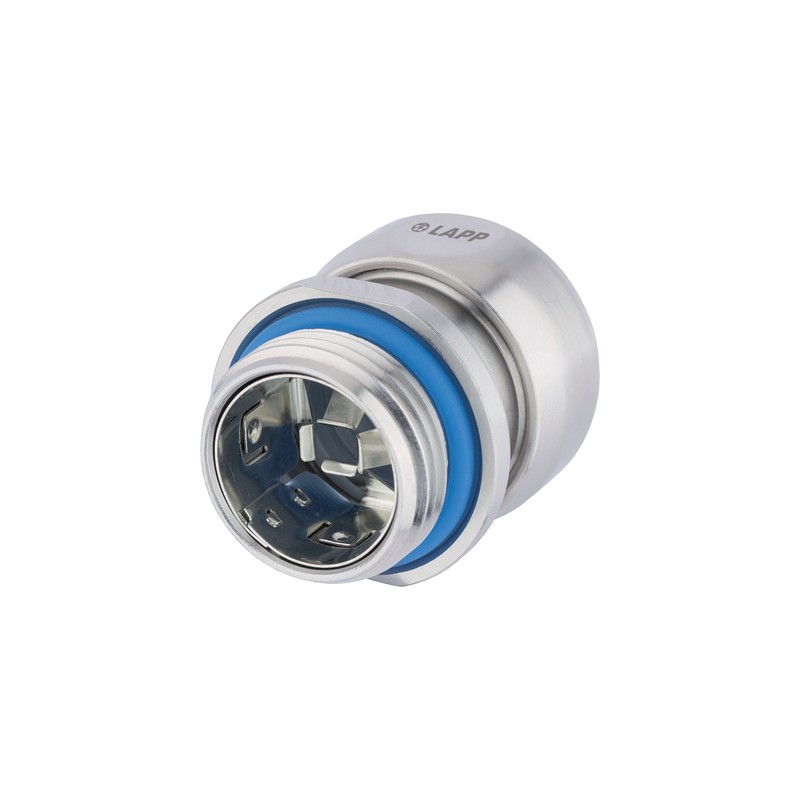

53806732 LAPP SKINTOP INOX SC M 50

Vantaggi

• Superfici lisce - senza spigoli
• Struttura compatta
• Campi di serraggio variabili e ampi
• Bassa resistenza di contatto della schermatura, ottima protezione EMC
• Molla di contatto EMC flessibile ad alta conducibilità, facile installazione di diversi diametri di schermatura

Applicazione

• Per la messa a terra conforme alle norme EMC della schermatura in rame
• Settore farmaceutico
• Industria alimentare (zona senza contatto con prodotto, zona di contatto accidentale)
• Per applicazioni onshore e offshore
• Stabilimenti di imbottigliamento e birrifici

Norm references / Approvals

• DIN EN ISO 14159
  Security of machinery – Hygienic requirements for the design of machinery
• DIN EN 1672-2 Istruzioni per la progettazione di macchinari
• ECOLAB® Standard industriale nel campo della pulizia e disinfezione professionale
• NSF / ANSI 169
  Criteri di progettazione per macchina, apparecchi e componenti per aree critiche per l’igiene

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• Per pareti anodizzate o verniciate a polvere, utilizzare solo il controdado originale - SKINDICHT® SM-PE-M

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per installazione e valori di fissaggio
  consultare le istruzioni

Materiale

• Corpo: acciaio inossidabile - V4A
  (1.4404 / 316L)
  Inserto: poliammide
  Guarnizione: silicone
  O-ring: silicone
• Privo di alogeni

Grado di protezione

• IP 68 - 10 bar (M12 - M20)
  IP 68 - 5 bar (M25 - M50)
  IP 69
  NEMA Type 1, 2, 4x, 6, 12

Campo di temperatura

• da -40°C a +100°C
