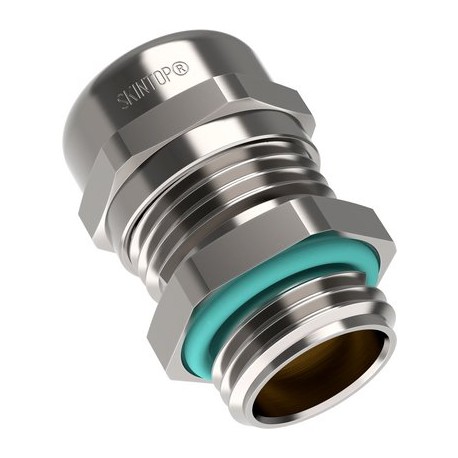

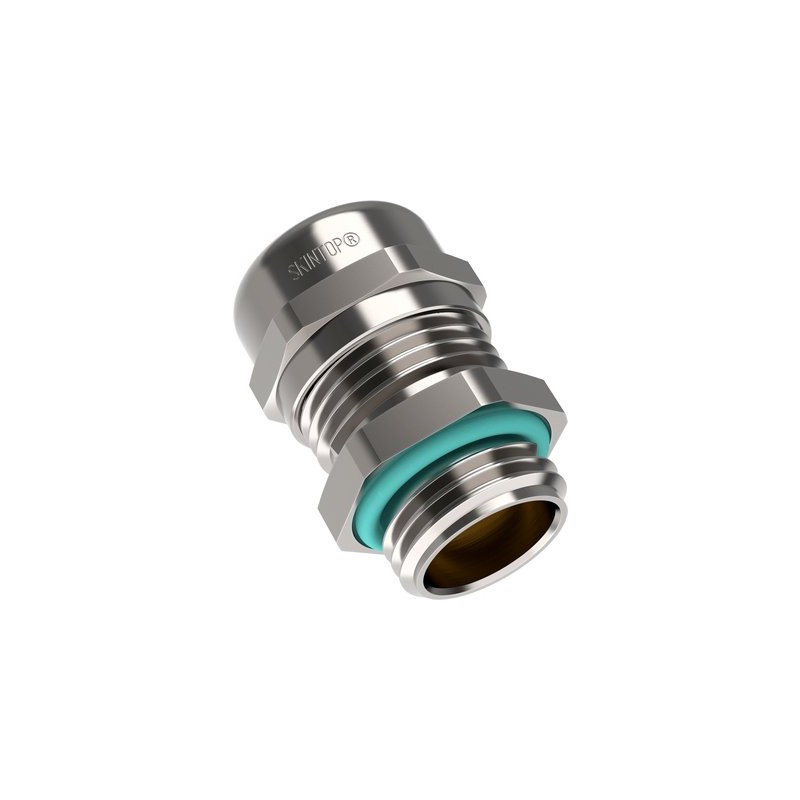

53112547 LAPP SKINTOP MS-HF-M SPAZZOLA M63

Vantaggi

• Ottimale protezione EMC grazie all'esclusiva spazzola in ottone a 360°, che crea un contatto a bassa impedenza tra calza di schermatura in rame e pressacavo.
• La protezione EMC è garantita anche dopo la rimozione e la reinstallazione, poiché la treccia di rame della schermatura non viene danneggiata dalla spazzola di ottone.
• I materiali privi di alogeni favoriscono l'uso del prodotto nelle aree pubbliche.
• Installazione sicura, rapida e semplice.

Applicazione

• Per l'utilizzo di cavi schermati in rame in conformità alle norme EMC.
• Per l'uso su sistemi di controllo, motori e inverter.
• Adatto per l'impiego in ambito ferroviario a bordo veicolo. (autoestinguenza secondo DIN EN 45545-2:2016-02, R22 e R23, HL1, HL2 e HL3).
• Adatto alla posa esterna nel rispetto del campo di temperatura.
• Nota: per le custodie verniciate, anodizzate o verniciate a polveri, utilizzare il controdado SKINDICHT® SM-PE-M per l'equalizzazione del potenziale.

Norm references / Approvals

• DIN EN 45545-2 (HL3)
• DIN EN 45545-3 (E30)

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• Per pareti anodizzate o verniciate a polvere, utilizzare solo il controdado originale - SKINDICHT® SM-PE-M

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per misure di montaggio e
  coppie di serraggio
  consultare T21

Materiale

• Body: nickel plated brass
  Insert: halogen-free polyamide acc. to UL 94 V0
  EMC-brush: brass wire
  Sealing: special elastomere
  O-ring: special elastomere

Grado di protezione

• IP 68 - 5 bar

Campo di temperatura

• Posa mobile: da -25 ° C a + 100 ° C
• Statico: da -40°C a +100°C
