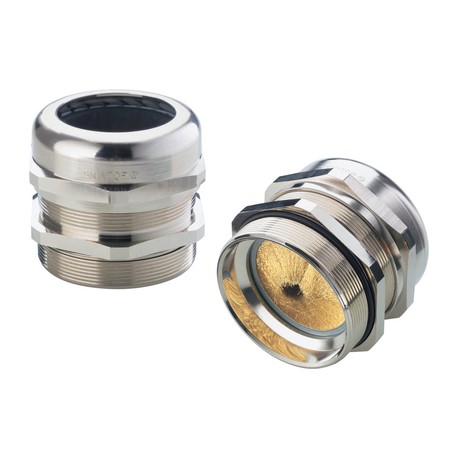

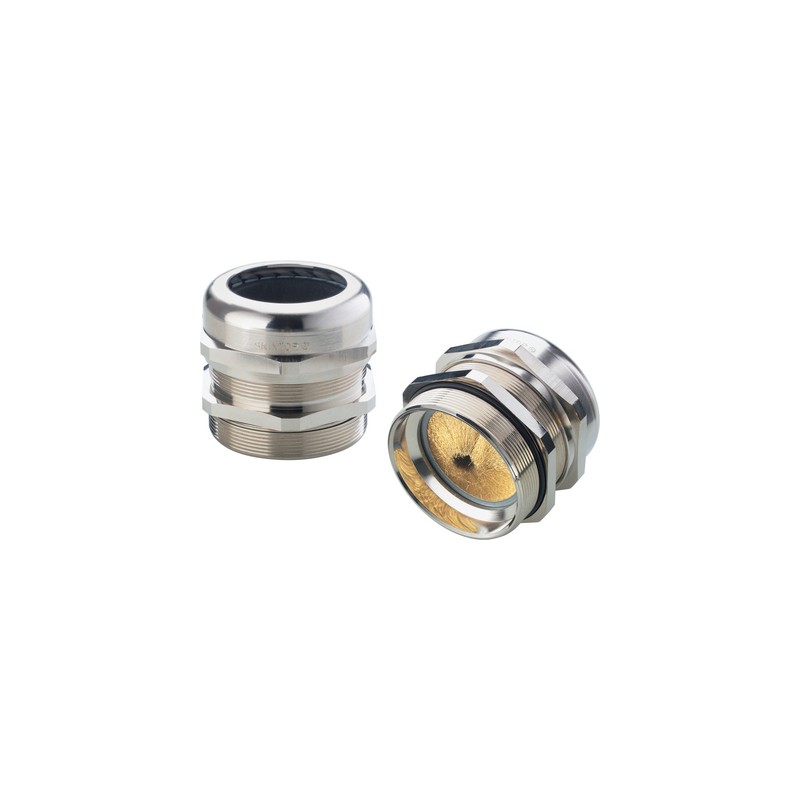

53112503 SKINTOP MS-M BRUSH 90x2 LAPP Pressacavo

Vantaggi

• Ottimale protezione EMC grazie all'esclusiva spazzola in ottone a 360°, che crea un contatto a bassa impedenza tra calza di schermatura in rame e pressacavo.
• La protezione EMC è garantita anche dopo la rimozione e la reinstallazione, poiché la treccia di rame della schermatura non viene danneggiata dalla spazzola di ottone.
• Installazione sicura, rapida e semplice.
• L’innovativo corpo lamellare nelle misure da M 75 x 1,5 a M 110 x 2 semplifica il montaggio e impedisce l’effetto leva con i cavi pesanti.
• La tenuta ermetica completa consente di raggiungere il grado di protezione IP 68 (10 bar) e IP 69.

Applicazione

• Per l'utilizzo di cavi schermati in rame in conformità alle norme EMC.
• Per l'uso su sistemi di controllo, motori e inverter.
• La variante "XL" è appositamente concepita per le custodie con pareti spesse grazie alla filettatura di raccordo particolarmente lunga.
• Adatto alla posa esterna nel rispetto del campo di temperatura.
• Nota: per le custodie verniciate, anodizzate o verniciate a polveri, utilizzare il controdado SKINDICHT® SM-PE-M per l'equalizzazione del potenziale.

Norm references / Approvals

• UL File n. E79903

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• Per pareti anodizzate o verniciate a polvere, utilizzare solo il controdado originale - SKINDICHT® SM-PE-M

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per misure di montaggio e
  coppie di serraggio
  consultare T21

Materiale

• Corpo: ottone nichelato Dado cieco: ottone nichelato Inserto: poliammide Spazzola EMC: filo di ottone Anello di tenuta: elastomero O-ring: elastomero

Grado di protezione

• IP 68 - 10 bar (M12 - M110)
  IP 69 (M12 - M63)
  NEMA Type 1, 4x, 6, 12

Campo di temperatura

• Posa mobile: da -25 ° C a + 100 ° C
• Statico: da -40°C a +100°C
