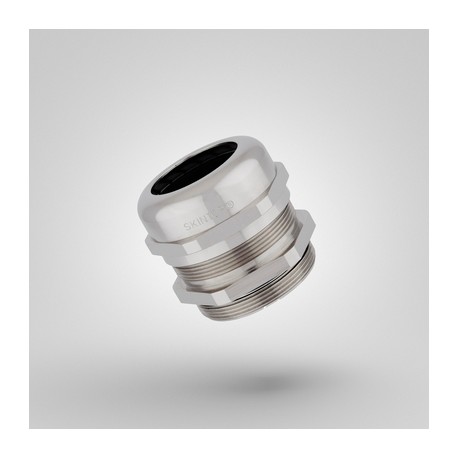

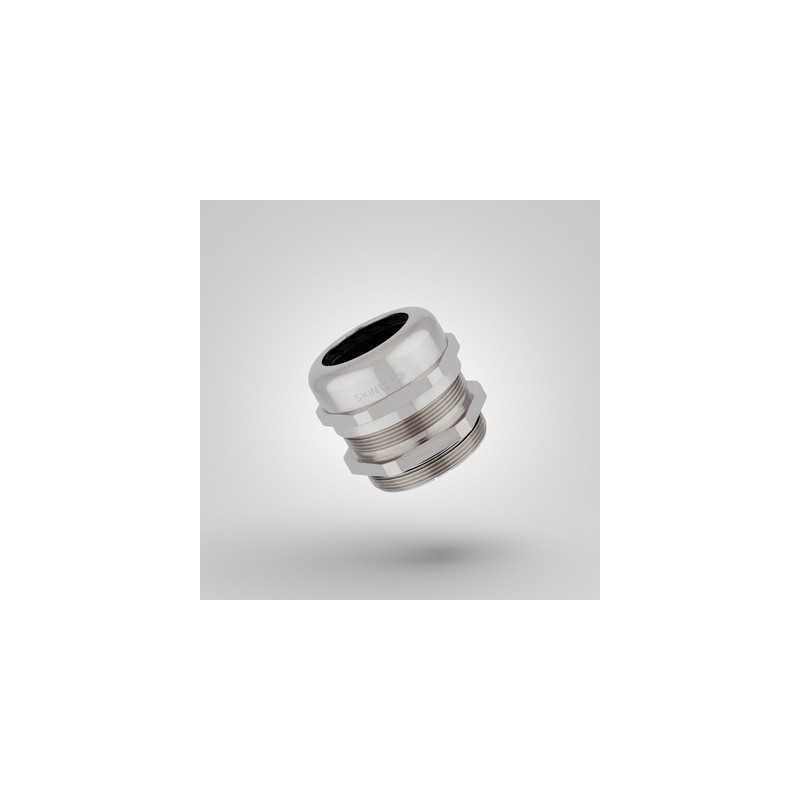

53112040LF LAPP SKINTOP MS-M 32x1,5

Vantaggi

• Prodotto adatto ad una vasta gamma di applicazioni grazie alle sue caratteristiche di versatilità
• La tenuta ermetica completa consente di raggiungere il grado di protezione IP 68 (10 bar) e IP 69.
• Ottimo scarico della trazione grazie alle lamelle flessibili.
• Ampio campo di serraggio variabile per diversi diametri esterni del cavo fino a 98 mm.
• L’innovativo corpo lamellare nelle misure da M 75 x 1,5 a M 110 x 2 semplifica il montaggio e impedisce l’effetto leva con i cavi pesanti.

Applicazione

• Per sigillare a tenuta stagna e bloccare un cavo inserito in una cassetta o quadro o altro.
• Resiste ad elevate sollecitazioni chimiche e meccaniche.
• Adatto alla posa esterna nel rispetto del campo di temperatura.

Riferimenti normativi/approvazioni

• UL File n. E79903

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• I codici che terminano in "LF" sono alternative prive di piombo con le medesime proprietà dei prodotti senza "LF". Gli articoli "LF" sono privi di piombo, allo stato attuale i prodotti senza "LF" possono contenerne fino al quattro percento nelle leghe in rame, ma come dalle linee guida RoHS potrebbe essere proibito in futuro.
• Per i nomi degli articoli con il suffisso "PLUS", il campo di serraggio corrisponde alla dimensione del filetto immediatamente superiore. L'ampio campo di serraggio consente l'introduzione di cavi di diametro maggiore con la stessa filettatura di connessione.

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per misure di montaggio e
  coppie di serraggio
  consultare T21

Certificazioni

• L'approvazione VDE, UL e DNV si applica fino alla dimensione M75x1,5

Materiale

• Corpo: ottone nichelato
  Inserto: poliammide
  Guarnizione: CR
  O-ring: NBR

Grado di protezione

• IP 68 - 10 bar
  IP 69 (M12 - M63)
  NEMA Type 1, 4x, 6, 12

Campo di temperatura

• Posa mobile: da -25 ° C a + 100 ° C
• Statico: da -40°C a +100°C
