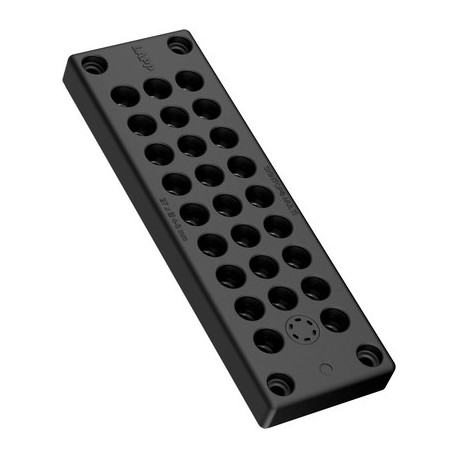

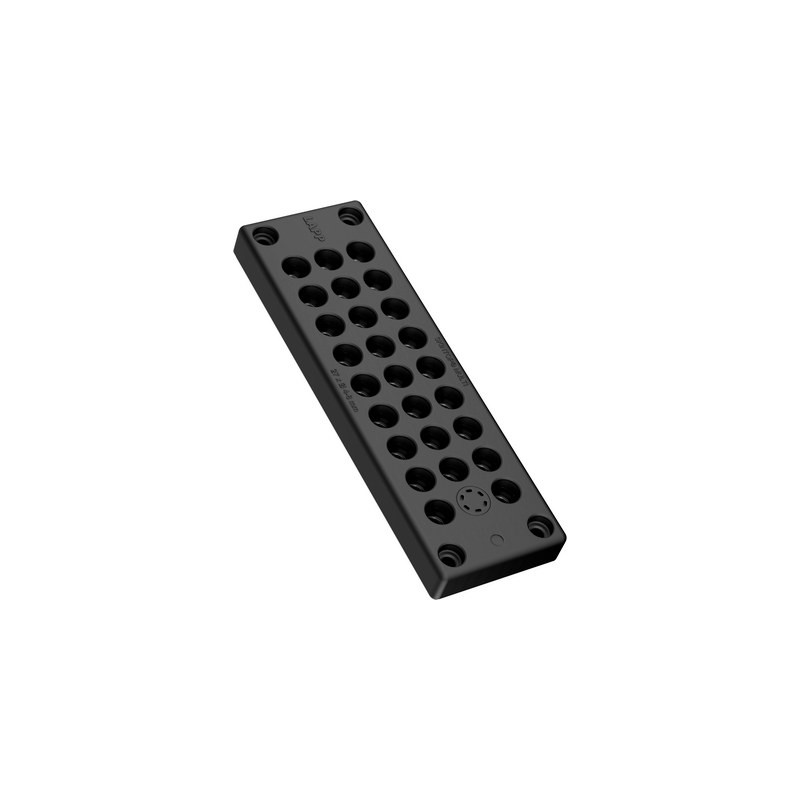

52220094 LAPP SKINTOP MULTI VENT Versione 3

Vantaggi

• L'inserimento di più cavi consente una maggiore densità (fino a 29 cavi a seconda della variante).
• Ampia combinazione di diametro di fori, ognuno con campo di serraggio di circa 4 mm, passaggi speciali per cavi Bus AS-I.
• La flessibilità nella scelta del diametro del cavo riduce la varietà di pezzi a magazzino e garantisce vantaggi logistici e economici.
• Introduzione diretta del cavo senza foratura grazie ad una tecnologia a gel ed una tecnologia innovativa a membrana.
• Include un elemento di compensazione della pressione, impedisce la penetrazione di umidità.

Applicazione

• Per la tenuta ermetica e lo scarico della trazione di cavi non cablati e tubi attraverso una custodia.
• Appositamente progettato per alloggiamenti chiusi per una ventilazione ottimale.
• Utilizzabile in ambienti asciutti, umidi o con oli.

Caratteristiche del prodotto

• Membrana integrata come elemento di compensazione della pressione e protezione dall’umidità
• Guarnizione integrata per cavo & custodia (perenne)
• Privo di alogeni
• Resistente ai raggi UV, ozono e olio
• Il gel adesivo garantisce un posizionamento estremamente semplice sulla custodia durante l'assemblaggio

Costruzione

• Per fori di connettori industriali a 24 poli (36 x 112 mm)

Note

• Passaggio dell’aria: 0,65 l/min

Incluso

• SKINTOP® MULTI VENT incluso materiale di fissaggio

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000240
• Descrizione classe ETIM 5.0 : Ingresso cavi

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000240
• ETIM 6.0 Class-Description: Portacavi

Note

• Configurazione personalizzata dei fori su richiesta

Materiale

• Telaio: policarbonato
  Guarnizione: gel
• Elemento di compensazione della pressione: PBT, PTFE, NBR

Grado di protezione

• IP 68

Campo di temperatura

• da -30°C a +100°C
