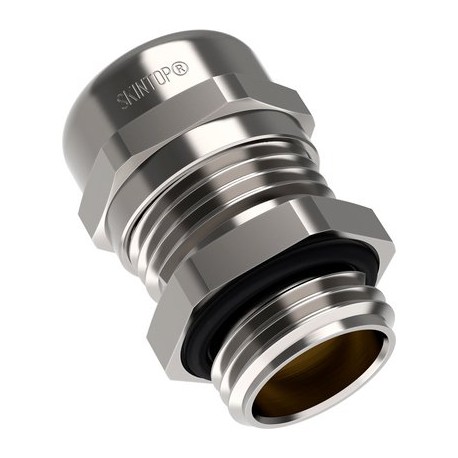

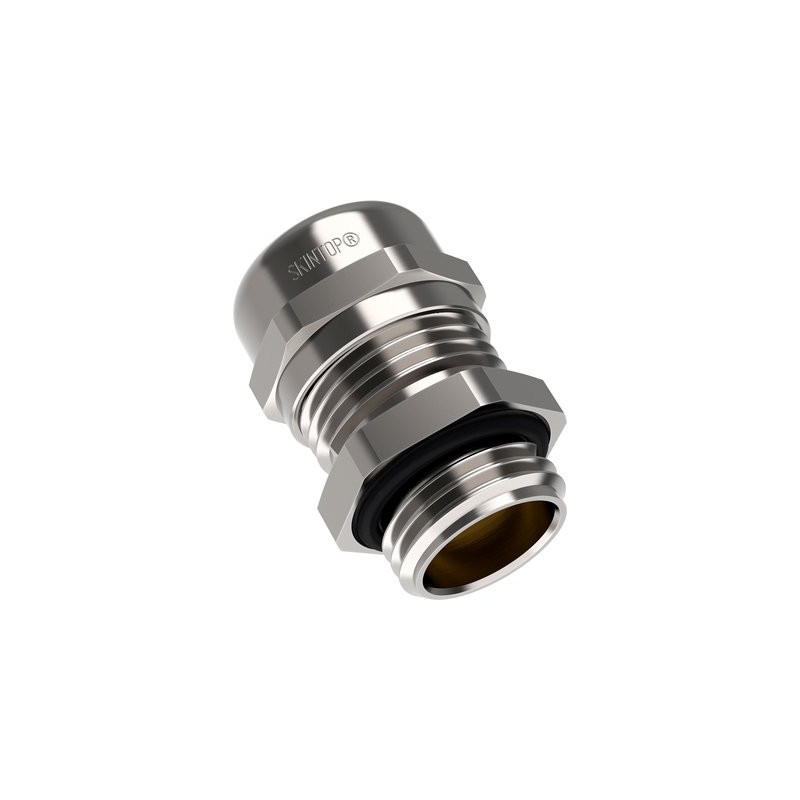

52110024 SKINTOP MS-M ATEX BRUSH 32x1,5 LAPP Pressacavo

Vantaggi

• Ottimale protezione EMC grazie all'esclusiva spazzola in ottone a 360°, che crea un contatto a bassa impedenza tra calza di schermatura in rame e pressacavo.
• La protezione EMC è garantita anche dopo la rimozione e la reinstallazione, poiché la treccia di rame della schermatura non viene danneggiata dalla spazzola di ottone.
• Omologazione per le atmosfere potenzialmente esplosive in conformità alla direttiva ATEX 2014/34/UE.
• Installazione sicura, rapida e semplice.
• Permette la classe di protezione IP 65 grazie alla tenuta sicura della custodia

Applicazione

• Per l'utilizzo di cavi schermati in rame in conformità alle norme EMC.
• Per l'uso su apparecchiature, macchine e impianti con tipo di protezione "sicurezza aumentata" ("e").
• Per l'uso su apparecchiature, macchine e impianti con tipo di protezione "protezione tramite la custodia" ("t").
• Per il gruppo di apparecchi II, categoria 2G e 1D.
• Soprattutto nelle aree potenzialmente esplosive dell'industria chimica e petrolchimica.

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• Versione SKINDICHT® SHVE-M 20x1,5 ATEX con morsetto di terra EMC per la copertura di aree di serraggio del cavo più piccole
• SKINDICHT® SHVE-M 20x1,5 ATEX non è certificato IECex

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per installazione e valori di fissaggio
  consultare le istruzioni

Certificazioni

• CE 0637 Ex II 2G
  Ex eb IIC Ex II 1D
  Ex ta IIIC
  IECEx IBE 13.0026X

Materiale

• SKINTOP® MS-M ATEX BRUSH
  Corpo: Ottone, nichelato
  Inserto: poliammide speciale
  Spazzola EMC: Filo di ottone
  Anello di tenuta: elastomero speciale
  O-ring: elastomero speciale
  SKINDICHT® SHVE-M ATEX
  Corpo: ottone nichelato
  Morsetto di terra: ottone, nudo
  Anello di tenuta: elastomero speciale
  O-ring: elastomero speciale

Test:

• DIN EN 60079-0
  DIN EN 60079-7
  DIN EN 60079-31

Grado di protezione

• IP 68 - 10 bar

Campo di temperatura

• SKINTOP® MS-M ATEX BRUSH
  da -30°C a +90°C
  SKINDICHT® SHVE-M ATEX
  da -20°C a +80°C
