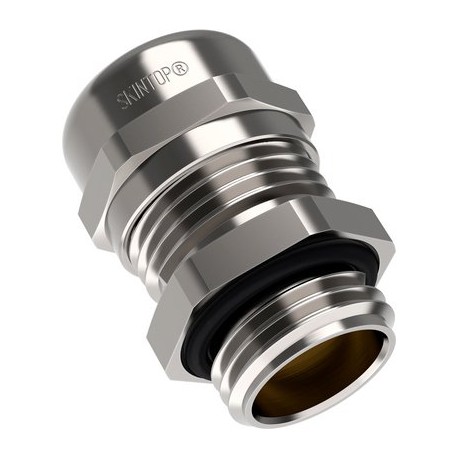

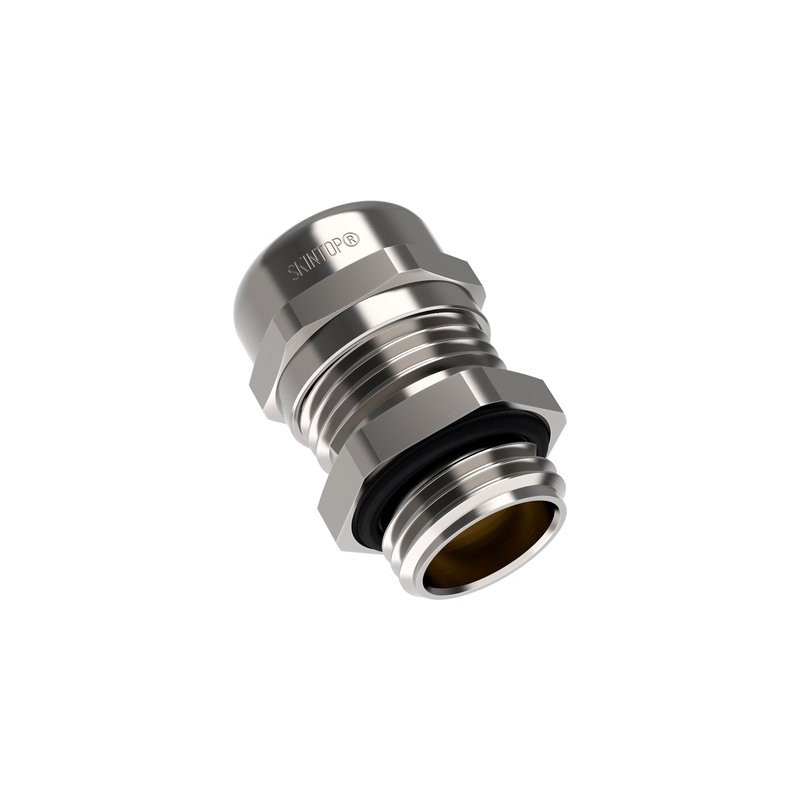

52110023 SKINTOP MS-M ATEX BRUSH 25x1,5 LAPP Pressacavo

Vantaggi

• Veloce e semplice da montare rispetto ad altri sistemi
• Ottimale collegamento della schermatura a 360° e bassa impedenza
• Regolazione del cavo semplice
• Smontaggio semplice
• Antistatico, resistente alle basse temperature e sicuro

Applicazione

• Per la messa a terra conforme alle norme EMC della schermatura in rame
• Industria chimica e petrolchimica
• Impianti industriali
• Gruppo di appartenenza del componente II/Categoria 2G + 1D
• Apparecchiature, macchine e impianti a sicurezza aumentata classe "e”, protezione dalle polveri esplosive grazie alla custodia "t”

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• Versione SKINDICHT® SHVE-M 20x1,5 ATEX con morsetto di terra EMC per la copertura di aree di serraggio del cavo più piccole
• SKINDICHT® SHVE-M 20x1,5 ATEX non è certificato IECex

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per installazione e valori di fissaggio
  consultare le istruzioni

Certificazioni

• CE 0637 Ex II 2G
  Ex eb IIC Ex II 1D
  Ex ta IIIC
  IECEx IBE 13.0026X

Materiale

• SKINTOP® MS-M ATEX BRUSH
  Corpo: Ottone, nichelato
  Inserto: poliammide speciale
  Spazzola EMC: Filo di ottone
  Anello di tenuta: elastomero speciale
  O-ring: elastomero speciale
  SKINDICHT® SHVE-M ATEX
  Corpo: ottone nichelato
  Morsetto di terra: ottone, nudo
  Anello di tenuta: elastomero speciale
  O-ring: elastomero speciale

Test:

• DIN EN 60079-0
  DIN EN 60079-7
  DIN EN 60079-31

Grado di protezione

• IP 68 - 10 bar

Campo di temperatura

• SKINTOP® MS-M ATEX BRUSH
  da -30°C a +90°C
  SKINDICHT® SHVE-M ATEX
  da -20°C a +80°C
