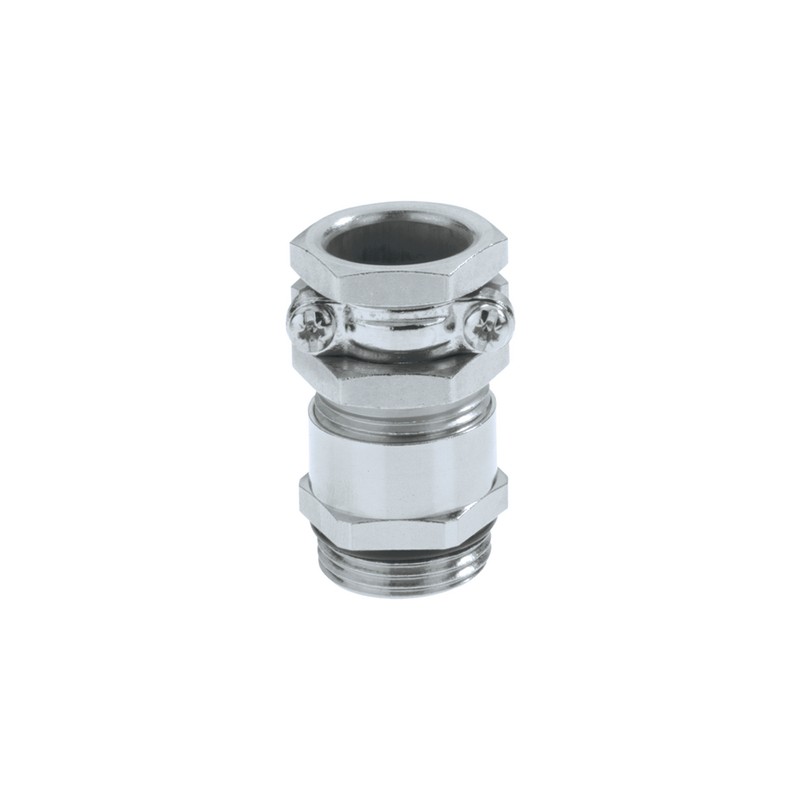

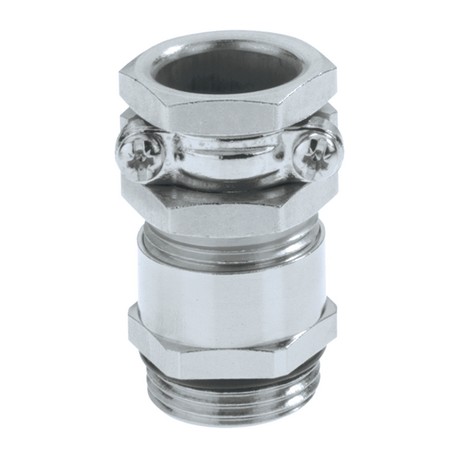

52106785 LAPP SKINDICHT SHZ-M-XL 50x1,5/42

Vantaggi

• Con guarnizione settoriale per adattarsi a diversi diametri di cavo
• Elevato scarico della trazione
• Robusto
• Per cavi con diametri esterni elevati

Applicazione

• Pressacavo compatto in ottone per uno scarico della trazione stabile, resistente, per cavi con sezioni maggiori.

Costruzione

• Filettatura metrica secondo DIN EN 60423
• Base per informazioni tecniche DIN IEC 62444

Note

• SKINDICHT® SHZ-M-XL ha la stessa struttura di SKINDICHT® SHZ-M, ma presenta una filettatura lunga per pareti spesse
• Controdadi da utilizzare: SKINDICHT® SM-M
• Esempio: SHZ-M 16/9
  16 = Filettatura di raccordo metrica
  9 = Filettatura interna del corpo PG

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000441
• Descrizione classe ETIM 5.0 : Pressacavo a vite

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Pressacavo

Attenzione

• Per le dimensioni e le coppie di serraggio consultare la tabella T21

Materiale

• Corpo: Ottone nichelato
  Guarnizione: CR/NBR
  O-ring: NBR

Grado di protezione

• IP 55

Campo di temperatura

• da -20°C a +80°C
